運放電路中的電容作用介紹

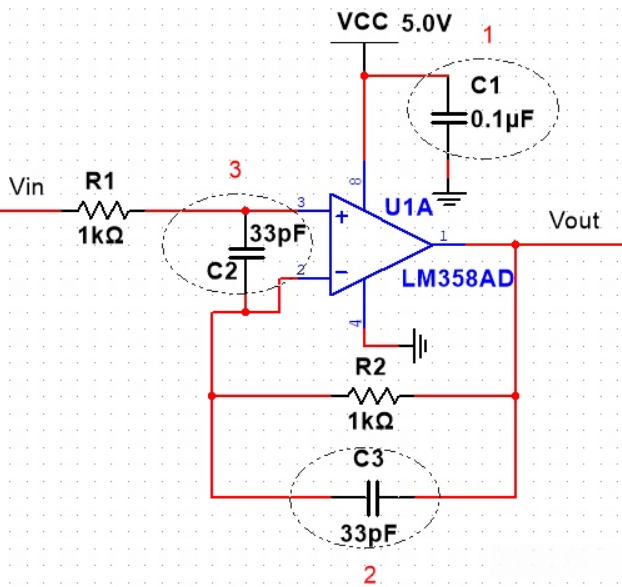

在運放電路中，大家可能會經常看到這么幾個電容，分別是：

1、電源VCC到地

2、反饋輸入輸出引腳之間

3、正負兩輸入端之間的電容

就算不要這幾個電容，電路好像也能工作，但電路設計一般都會加上，那么這幾個電容分別有什么作用呢？

關于這個電容的作用，說法很多，不盡相同，如果你有更好的、更通俗的理解，歡迎評論區留言討論。

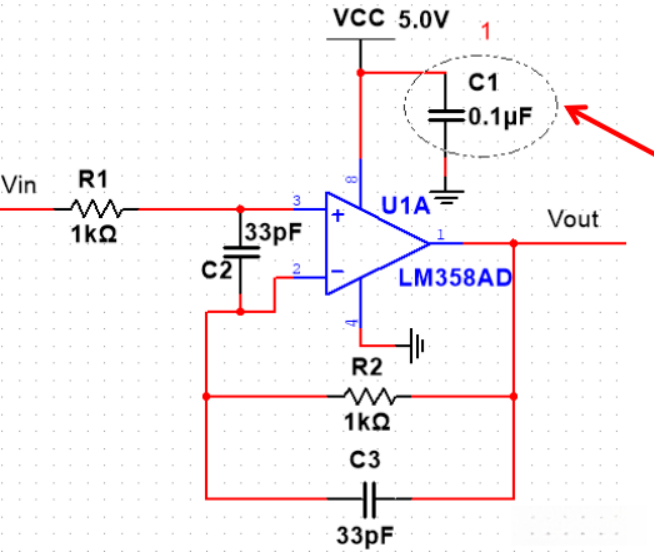

1、電源VCC上的電容

作用：主要是用來濾波的，讓我們的電源網絡更加干凈，抑制干擾信號。

取值：一般取值為103，104和105。主要是根據運放的工作頻率來決定，一般頻率越高，電容就越小，反之則大。

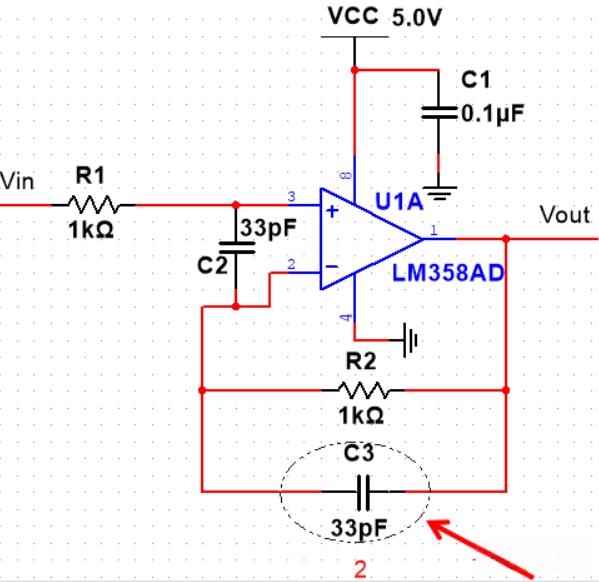

2、反饋輸入輸出引腳之間

作用: 1、頻率補償電容，彌補輸入電容帶來的響應延遲，抑制運放自激振蕩。 2、濾波，濾除高頻干擾信號，防止對后級電路產生干擾。

取值:一般為幾十PF。

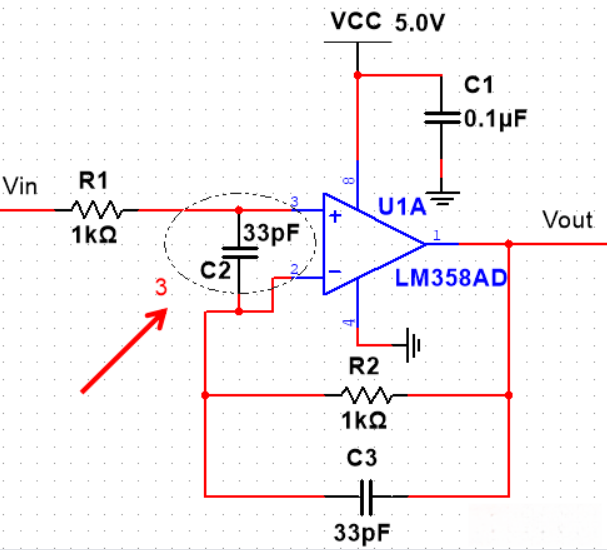

3、正負兩輸入端之間的電容

作用：抗干擾作用。 怎么理解。假設同相輸入端有一個瞬間的很高干擾信號進來，那么同相輸入端就高于反相輸入端，輸出端一瞬間就會產生一個干擾信號，但由于電容的存在，輸出端就會很快的通過電容反饋到反相輸入端，這是因?yàn)殡娙輧啥说碾妷翰荒芡蛔?，那么信號就?huì)完整的加到反相輸入端。兩個正負輸入端就會互相抵消。

取值：一般都是幾PF到幾十PF。

綜上所述，運放周圍的這幾個電容大多都是抗干擾濾波作用，沒有這個電容也能工作，但是有了它，能讓運放能夠更加可靠的工作，所以在電路設計過程中，一般都會加上。
