MLCC陶瓷電容器的特性介紹

電容是三個最常用的無源元器件(電阻、電感)之一。

電容的種類有很多，可以從原理上分為：無極性可變電容、無極性固定電容、有極性電容等，從材料上分主要有：CBB電容(聚乙烯)，滌綸電容、瓷片電容、云母電容、獨石電容(即貼片電容或MLCC)、電解電容、鉭電容等。

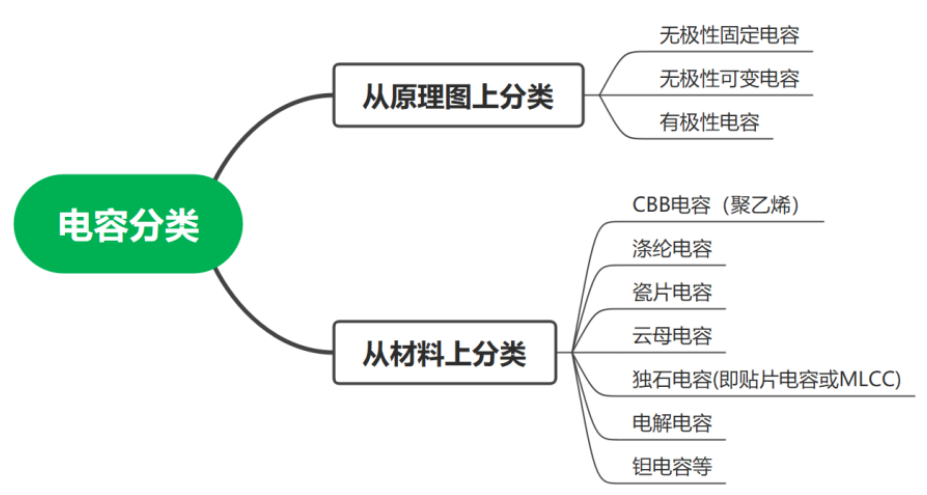

電容分類

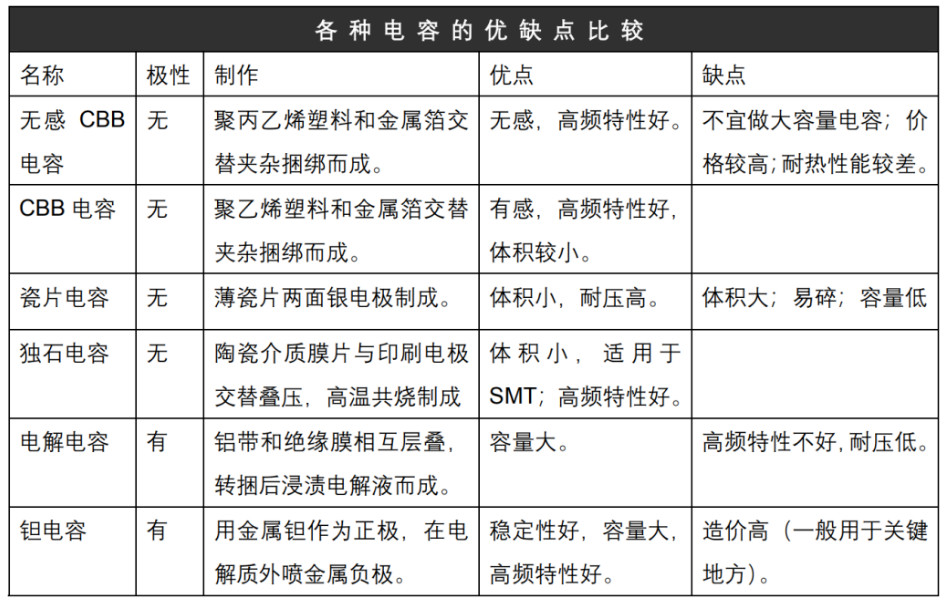

常見電容的優缺點對比。

電容優缺點對比

2 MLCC電容結構

MLCC(Multi-layer Ceramic Capacitors)是片式多層陶瓷電容器的英文縮寫。MLCC是由印好電極(內電極)的陶瓷介質膜片以錯位的方式疊合起來，經過一次性高溫?zé)Y(jié)形成陶瓷芯片，再在芯片的兩端封上金屬層(外電極)，從而形成一個類似獨石的結構體，故也叫獨石電容器。

2.1 內部結構示意圖

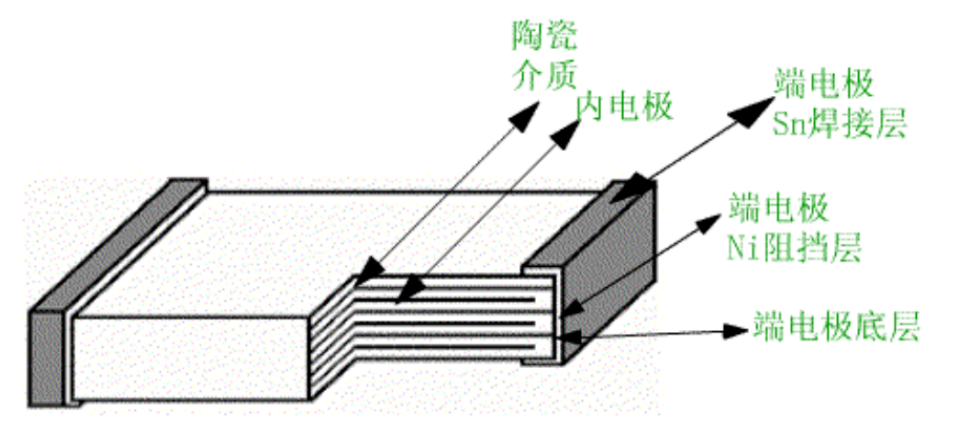

MLCC內部結構示意圖

2.2 設計原理

MLCC的電容容量，可以通過下面的公式進行計算。

C = K×M×N / T

C代表電容容量;K代表介電常數;M代表正對面積;N代表疊層層數;T代表介質厚度。

2.3 各組成部分詳解

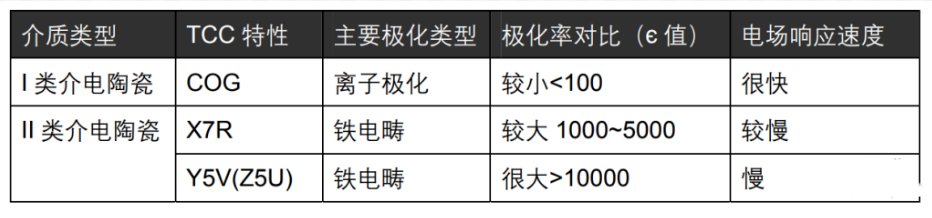

陶瓷介質：電場作用下，極化介電儲能，電場變化時極化率隨之發生變化，不同介質種類由于它的主要極化類型不一樣，其對電場變化的響應速度和極化率亦不一樣。

陶瓷介質類型

內電極：它與陶瓷介質交替疊層，提供電極板正對面積;PME-Ag/Pd：主要在X7R和Y5V中高壓MLCC產品系列中，材料成本高。BME-Ni：目前大部分產品均為Ni內電極，材料成本低，但需要還原氣氛燒結。 端電極 基層：銅金屬電極或銀金屬電極，與內電極相連接，引出容量。 阻擋層：鎳鍍層，熱阻擋作用，可焊的鎳阻擋層能避免焊接時Sn層熔落。 焊接層：Sn鍍層，提供焊接金屬層。

視頻第8秒開始出現，MLCC電容實物切開后的模樣

3 MLCC制造

3.1 選材

瓷粉：它是產品質量水平高低的決定性因素，采用技術不成熟的瓷粉材料會存在重大的質量事故隱患。 進口材料：北美中溫?zé)Y(jié)瓷粉、日本高溫?zé)Y(jié)瓷粉均較成熟。國產材料：I 類低K值瓷粉較成熟。 內漿：它是產品質量水平關鍵因素，基本要求是與瓷粉材料的匹配性好，若采用與瓷粉材料匹配性不良的內漿制作MLCC，其可靠性會大大下降。 端漿：它是產品性能高低的重要因素，如端漿選用不當，則所制作的端電極電氣及機械性能低。

3.2 工藝流程

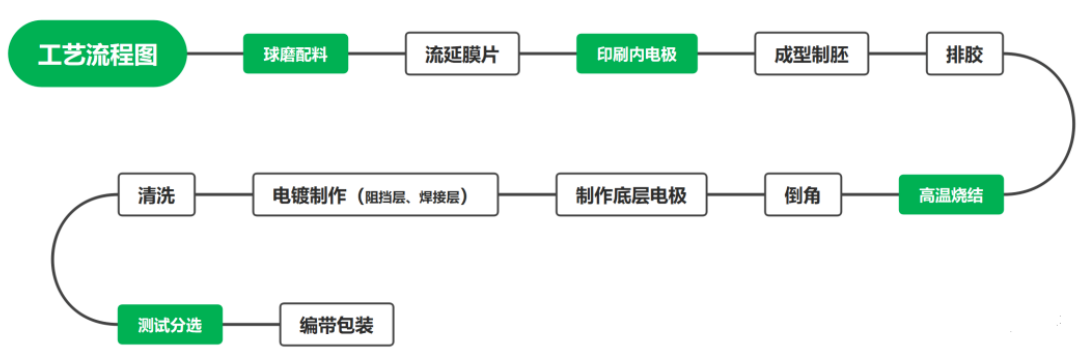

MLCC工藝流程圖

4 MLCC分類、應用及性能

4.1 MLCC分類

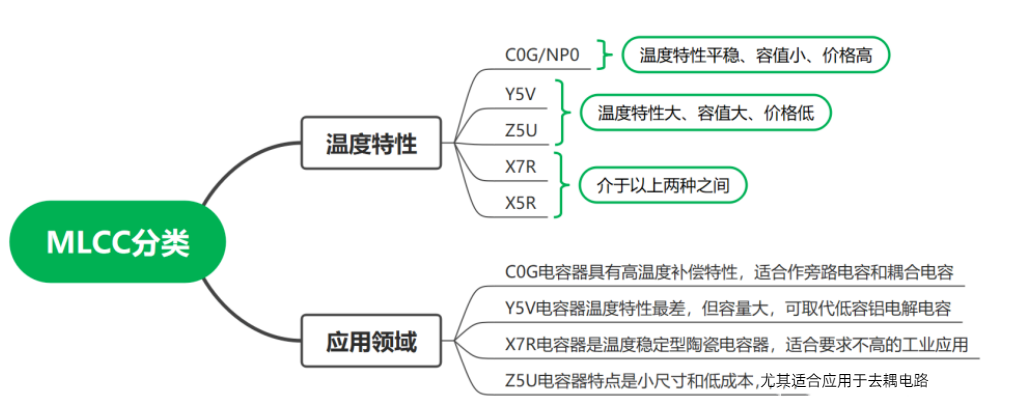

按照溫度特性、材質、生產工藝。MLCC可以分成如下幾種：NP0、C0G、Y5V、Z5U、X7R、X5R等。 NP0、C0G溫度特性平穩、容值小、價格高;Y5V、Z5U溫度特性大、容值大、價格低;X7R、X5R則介于以上兩種之間。 4.2不同材質有不同的應用領域 -C0G電容器具有高溫度補償特性，適合作為旁路電容和耦合電容 -X7R電容器是溫度穩定型陶瓷電容器，適合要求不高的工業應用 -Z5U電容器特點是小尺寸和低成本，尤其適合應用于去耦電路 -Y5V電容器溫度特性最差，但容量大，可取代低容鋁電解電容

4.3 幾個值得注意的參數

選用MLCC電容時，不單單是關注電容容量和耐壓，還需要考量溫度容量特性TCC、Q值、DF損耗值、ESR等效串聯電阻、ESL等效串聯電感。另外還要注意BV直流擊穿電壓，絕緣電阻IR。 在實際電路中選用MLCC電容后，還要格外注意高壓壽命測試(擊穿失效)、抗彎曲測試(壓電效應)、耐焊接熱測試。

5 溫度-容量特性

由于MLCC選材以及配方的不同，K值都會出現不同的特性。具體而言，通過調整配方將居里點尖峰移至室溫附近的高K介質在25℃時展現出極高的介電常數，但同時，不管是升溫還是降溫，K值都會出現非常大的變化。而低K介質，其配方系統使得居里尖峰被壓低和寬化，因此能如人們所希望的那樣表現出更佳的穩定性。

Ⅰ類瓷的溫度系數(T.C.)用 ppm/℃表示，而Ⅱ類瓷用%ΔC。

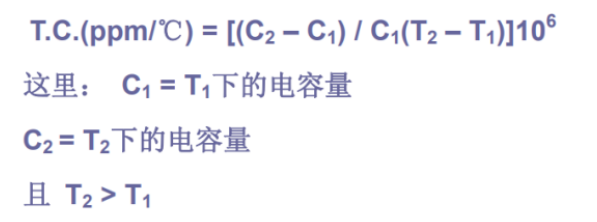

5.1 測量方法 測量溫度系數的方法是將片式電容器樣品置于溫度可控的溫度實驗室或“T.C.”實驗室中，精確地讀取不同溫度(通常 為-55℃、25℃、125℃)下的電容量。顯然，精密的夾具和測試儀器就變得非常重要了，特別是測量小電容量時，其 ppm/℃數值非常小，容量較基準值的變化往往遠小于1pF。由于存在去老化性，因此在測高K的Ⅱ類介質時就必須注意。如果在加熱過程中對去老化的樣品進行測量，其 T.C.結果肯定是錯誤的;所以T.C.測量必須在對電容器去老化后至少一個小時才能進行。 采用下面的表達式就可以計算出任何給定的溫度范圍內Ⅰ類介質的溫度系數，單位為 ppm/℃：

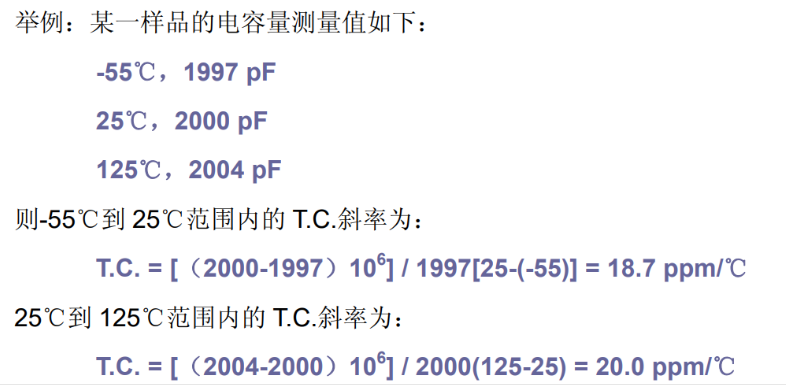

舉例：某一樣品的電容量測量值如下：

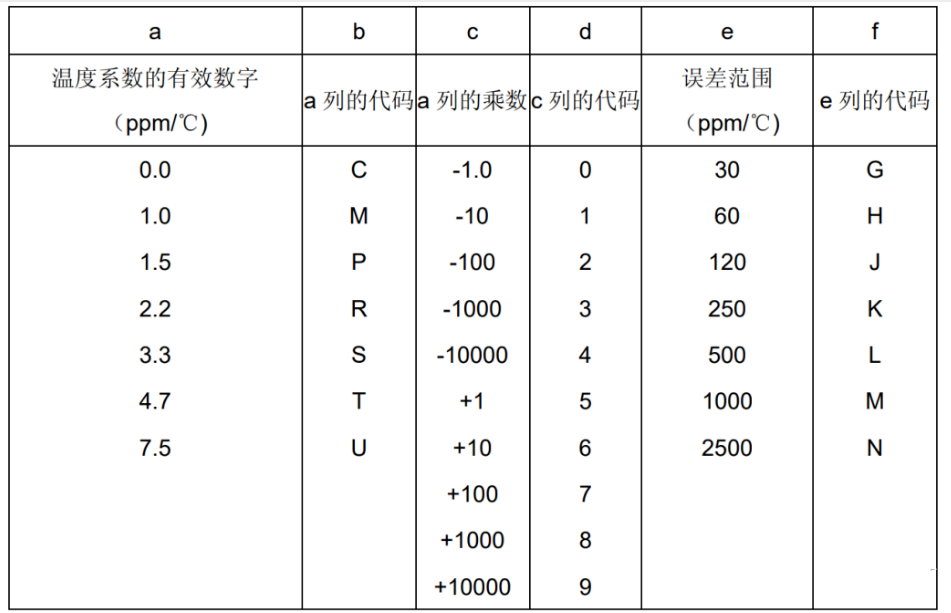

Ⅱ類介質的溫度系數是以在室溫基準值上變化的百分?jǐn)?shù)來表示的，其變化量較線性介質大了好幾個數量級。 5.2 介質分類 Ⅰ類介質由于采用非鐵電(順電)配方，以TiO2為主要成分(介電常數小于150)，因此具有最穩定的性能。通過添加少量其他(鐵電體)氧化物，如CaTiO3或SrTiO3，構成“擴展型”溫度補償陶瓷則可表現出近似線性的溫度系數，介電常數增加至500。 兩種類型的介質都適用于電路中對穩定性要求很高的電容器，即介電常數無老化或老化可忽略不計，低損耗(DF<0.001，或?qū)τ跀U(kuò)展型T.C.介質DF<0.002)，容量或介質損耗隨電壓或頻率的變化為零或可忽略不計以及線性溫度特性不超出規定的公差。 用“字母—數字—字母”這種代碼形式來表示Ⅰ類陶瓷溫度系數的方法已經被廣泛應用，并被美國電子工業協會(EIA)標準198所采用。

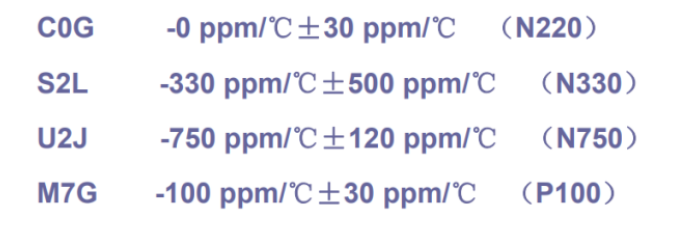

片式電容器中最常用的Ⅰ類介質是C0G，溫度系數為0ppm/℃±30ppm/℃，也就是MIL標準中的NP0(負—正—零)，其具有很平的溫度系數。實際測量的溫度系數并非符合完美的線性關系，但只要其數值不超出EIA代碼最后一個字母所規定的公差范圍就可以接受。 舉例：

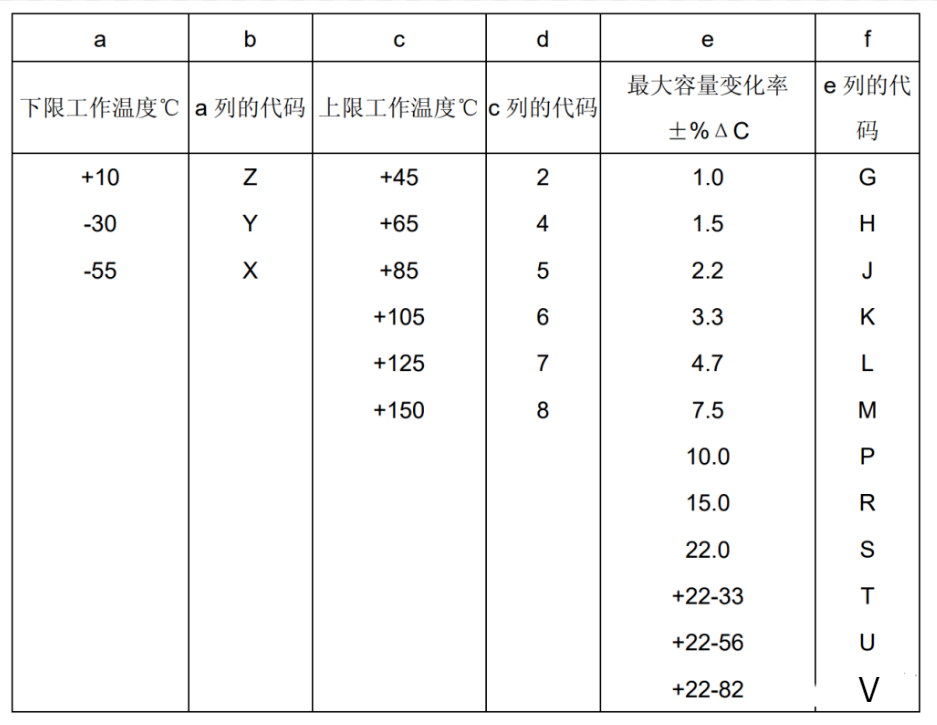

Ⅱ類介質由鐵電體所組成。這類介質的介電常數比Ⅰ類介質高得多，但其性能隨溫度、電壓、頻率和時間變化的穩定性較差。由于鐵電陶瓷性能的多樣化，有必要根據溫度特性將此類介質分為兩個亞類。 “穩定的中K”Ⅱ類瓷，以25℃為基準，在-55℃到125℃的范圍內最大溫度系數為±15%。此種介質的介電常數在600到4000之間，與EIA中X7R的性質相符。 “高K”Ⅱ類瓷，溫度系數超出X7R的水平。這種高K介質的介電常數高達4000~18000，但溫度系數曲線非常陡峭，原因在于居里點移動到室溫附近，出現了最大的介電常數。

用于片式電容器制造的最普遍的中K材料為X7R(-55℃到125℃內ΔC最大值±15%)。而對于高K類材料，Z5U(+10℃到+85℃內ΔC最大值+22%~-56%)和Y5V(-30℃到+85℃內ΔC最大值+22%~-82%)最為常用。
