肖特基二極管耐壓與正向導通電壓測試儀制作的方法

在制作、維修開關電源中要測量管子的耐壓，用萬用表是無法進行測量的，無法對元件好壞進行甄別。要想制作耐壓儀，高壓電源的制作比較困難，特別是高壓變壓器制作，由于圈數多層間還要絕緣處理，在業余條件下制作的不好就會跳火（局部短路）。最好的辦法就是廢物利用，于是想到了“電子蚊拍”。電子蚊拍產生的高壓1千多伏直流電正好可以用來測量元件的耐壓。

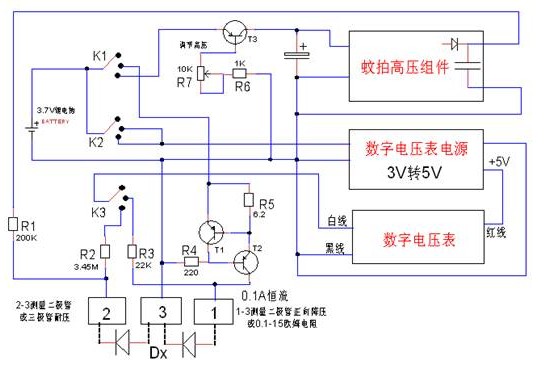

電子蚊拍中最容易壞的就是三極管和開關，變壓器一般不會壞，廢棄的電子蚊拍如果開關、電池不壞那肯定是三極管燒了。在廉價的蚊拍中三極管用得很差，你只要換上好的管子如SS8050或220封裝的高頻管，性能還是不錯的，輸入電流也會小許多，轉換效率會提升。有了這個高壓發生器就可以制作一款耐壓測試儀了。看電路圖：

電路說明：

一、本機電源采用一塊舊手機鋰電池供電；用3X3的波段開關進行測量轉換。電壓顯示采用99.9伏的3線制數字電壓表，數顯表的最小工作電壓為4.5V，所以本電路加裝了一塊用于數字電壓表的升壓（3伏轉5伏）電源。

二、圖中通過調節R7改變T3的輸出電流使得高壓輸出不要超過最大量程1000伏。

三、T1、T2與R4、R5配合組成一個0.1A的恒流源，用于測量二極管的正向電壓，根據正向電壓的大小，可以區分肖特基管、快恢復管與普通二極管。也可以測量零點幾到十幾歐姆的電阻。

四、蚊拍最好用1.5或3伏供電的那種，高壓模塊最好是直接整流輸出高壓的，不要用倍壓整流型的。R1為高壓輸出的限流電阻，短路電流為1mA左右。

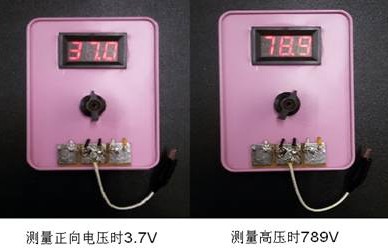

五、99.9伏數字電壓表改成999伏和9.99伏的電壓表。首先說明數字電壓表量程改動，但小數點改不了。所以在高壓檔測量時顯示78.9，實際電壓應該為789伏；同樣在測量10伏以下時顯示8.2實際是0.82伏。下圖空載時顯示狀況：

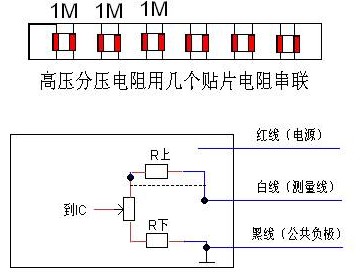

數字電壓表紅線接工作電源，工作電流在30毫安左右。白線是測量線，內部由R上、R下和微調電阻組成分壓電路，改變R上就可改變量程。本機R下=12k，R上=330k，送到IC的滿量程的最大電壓值是3.5V。把表上R上短路掉（圖中虛線），白線引出不變，R上接22k電阻（上圖中的R3，用標準表比對進行校正），量程為9.99V用于測量二極管的正向電壓。當不接測量管子時數字表顯示的電壓接近于電池電壓，顯示37.0那么電池電壓是3.70伏，可作為電壓指示用。當測量電阻時，如接1.5歐姆電阻，0.1A電流，顯示1.5。所以測量電阻時小數點不移位可以直接讀數，就是電阻阻值。當測量高壓時計算得R2=3.45M。因電阻的耐壓有限，所以要用幾個電阻串起來，前面裝3個1M電阻，后面幾個電阻來校正讀數。如圖：

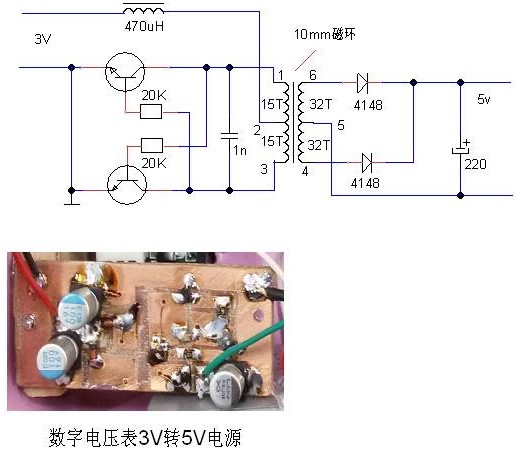

六、3伏轉5伏DC-DC模塊制作。該轉換電路比較簡單容易制作，拆一個電子鎮流器上的10毫米磁環，磁環是導電的，所以要在繞漆包線前要對磁環進行絕緣處理，然后用0.2的漆包線，雙線并饒15圈，頭尾相連。次級雙線并饒32圈，頭尾相連。電感可在小的工字型磁芯上用0.2漆包線繞滿，三極管用8050即可。0.5瓦以內磁環變壓器初級你可以根據N2=3.8*u2/Po計算，次級N*(VO+1)/u計算。式中u為最小輸入電壓，Po為輸出功率。

七、測量效果：

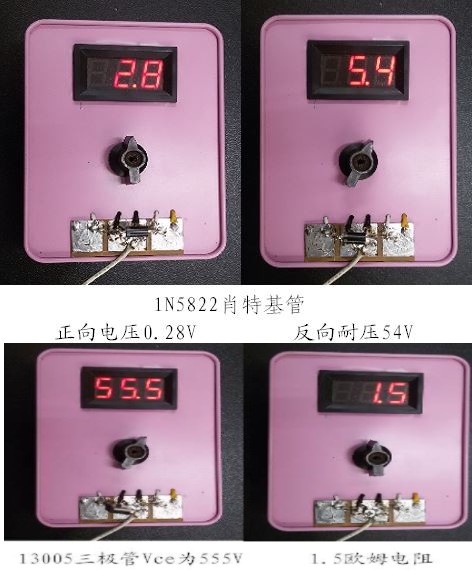

1、肖特基管的正向電壓、耐壓

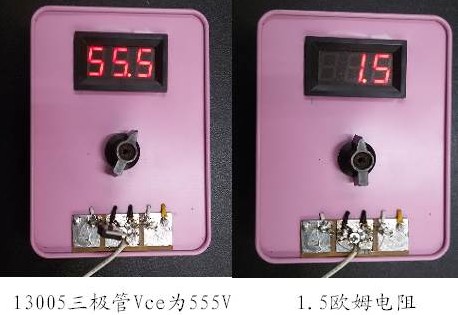

2、三極管耐壓、電阻測量

由于照片制作麻煩，故不一一舉例。肖特基管的正向電壓在0.3伏以下；快恢復二極管的正向電壓在0.3V-0.4V之間；1N4007的正向電壓在0.8伏左右。測量mos管時一定要把柵極電荷放掉，才能測量管子的耐壓。

八、電路改進。

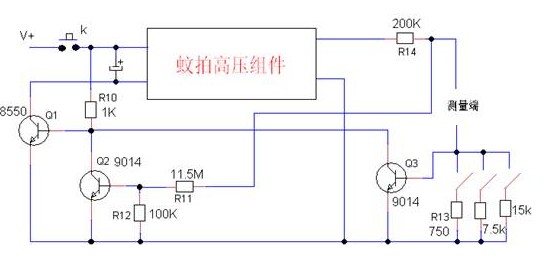

在二極管或三極管的耐壓測試中，測試參數的不同，其結果也不同。為了要設定測試電流的大小，于是就設計了這個電路。電路中Q1為電壓調整管，調整高壓組件的輸入電壓，Q2用來限制測試端開路時最高電壓，Q3來限制測試電流，R13取680歐姆測試電流為1毫安；R13取6.8K測試電流為0.1毫安。當測試電流達到設定值的時候Q3導通，拉低了Q1的基極點位，使高電壓維持在某一狀態，不再增加，此時顯示的電壓就是某一測試電流下的耐壓值。如果要測試電容的耐壓，電解電容用小于1毫安的測試電流沒問題，對于無極性小電容這個設置的電流一定要小（微安級），否則電容器在測試中損壞屬于破壞性試驗。此電路還增加了一個按鈕開關，當被測元件接好后按下按鈕，待顯示電壓穩定時就是元件的耐壓值，避免了先有高壓，再接元件時有一個高壓的沖擊。如果你想測量更高的電壓，可用2塊蚊拍升壓板，高壓直流部分串聯使用，數字顯示表頭用4位的表頭。
