二極管的種類與區別-知識介紹

TVS二極管：

TVS二極管超過它的耐壓值后，會瞬間導通短路，反應速度在ns級，而穩壓管是穩壓作用的，超過它的穩壓值，只要功率不超過它的耐受值，就會穩定在它的穩壓值范圍內。TVS是瞬態抑制二極管，主要是用來抑制瞬時電壓尖峰，減少尖峰電壓對元器件的損耗。雙向擊穿二極管也稱瞬態電壓抑制二極管（TVS），是一種具有雙向穩壓特性和雙向負阻特性的過壓保護器件，類似于壓敏電阻器。它應用于各種交流及直流電源電路中，用來抑制瞬間過電壓。當被保護電路瞬間出現浪涌脈沖電壓時，雙向擊穿二極管能迅速齊納擊穿，由高阻狀態變為低阻狀態，對浪涌電壓進行分流和箝位，從而保護電路中各元件不被瞬間浪涌脈沖電壓損壞。

穩壓二極管：

穩壓二極管主要是穩壓的作用。就是穩壓二極管的特點就是擊穿后，其兩端的電壓基本保持不變。這樣，當把穩壓管接入電路以后，若由于電源電壓發生波動，或其它原因造成電路中各點電壓變動時，負載兩端的電壓將基本保持不變。

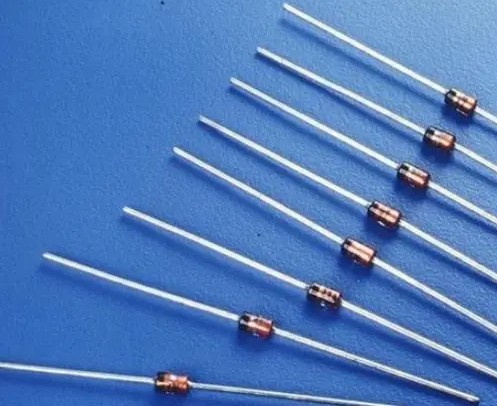

普通硅二極管：

普通硅二極管的耐壓可以做得較高，但是它的恢復速度低，只能用在低頻的整流上，如果是高頻的就會因為無法快速恢復而發生反向漏電，最后導致管子嚴重發熱燒毀；

肖特基二極管：

肖特基二極管是以金屬和半導體接觸形成的勢壘為基礎的二極管，簡稱肖特基二極管(Schottky Barrier Diode,SBD），具有正向壓降低（0.4--0.5V）、反向恢復時間很短（10-40納秒），而且反向漏電流較大，耐壓低，一般低于150V，多用于低電壓場合。其耐壓能常較低，但是它的恢復速度快，多用作高頻、低壓、大電流整流二極管、續流二極管、保護二極管，也有用在微波通信等電路中作整流二極管、小信號檢波二極管使用。在通信電源、變頻器等中比較常見。一個典型的應用，是在雙極型晶體管 BJT 的開關電路里面 通過在 BJT 上連接 Shockley 二極管來箝位，使得晶體管在導通狀態時其實處于很接近截止狀態，從而提高晶體管的開關速度。這種方法是 74LS，74ALS，74AS 等典型數字 IC 的 TTL內部電路中使用的技術。

快恢復二極管：

快恢復二極管是指反向恢復時間很短的二極管（5us以下），工藝上多采用摻金措施，結構上有采用PN結型結構，有的采用改進的PIN結構。其正向壓降高于普通二極管（1-2V），反向耐壓多在1200V以下。從性能上可分為快恢復和超快恢復兩個等級。前者反向恢復時間為數百納秒或更長，后者則在100納秒以下。這兩種管子通常用于開關電源。

肖特基二極管和快恢復二極管區別：

前者的恢復時間比后者小一百倍左右，前者的反向恢復時間大約為幾納秒~！ 前者的優點還有低功耗，大電流，超高速~！電氣特性當然都是二極管阿~！快恢復二極管在制造工藝上采用摻金,單純的擴散等工藝,可獲得較高的開關速度,同時也能得到較高的耐壓.目前快恢復二極管主要應用在逆變電源中做整流元件。

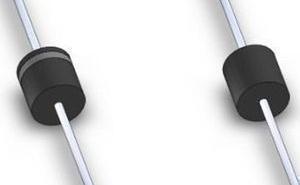

瞬態電壓抑制二極管（TVS管）

瞬態電壓抑制二極管常稱為防雷管，是一種安全保護器件。這種器件在電路系統中起到分流、箝位作用，可以有效降低由于雷電、電路中開關通斷時產生的高壓脈沖，避免雷電、高壓脈沖損壞其它器件。瞬態電壓抑制二極管有單向、雙向兩種。單向的圖形符號與穩壓管相似，TVS器件按極性可分為單極性和雙極性兩種；按用途可分為通用型和專用型；按封裝和內部結構可分為軸向引線二極管、雙列直插TVS陣列、貼片式和大功率模塊等[1]。軸向引線的產品峰值功率可達400 W、500 W、600W、1500W和5 000W。其中大功率的產品主要用在電源饋線上，低功率產品主要用在高密度安裝場合。對于高密度安裝的場合，也可以選擇雙列直插和表面貼裝等封裝形式。當輸入端有高壓浪涌脈沖引入時，不論脈沖方向如何，TVS管能快速進入擊穿狀態，對輸入電壓進行箝位。

應用電路：

二極管，普通二極管，一般用在低頻檢波或者整流電路中。

肖特基二極管，快恢復二極管，用在高頻或者超高頻檢波或者整流電路中。

雙向觸發二極管，用在雙向可控硅觸發電路中。

開關二極管用在電壓低，電流小，頻率稍高的信號控制電路中，如：CPU外圍電路。

開關二極管用來控制電路的通斷，可以用于鉗位電路

普通二極管主要用來整流，將交流電變成脈動直流電

肖特基二極管, 快恢復二極管用于開關電路或者保護電路，功率較小

雙向觸發二極管就是可控硅導通是需要觸發信號，用于一些調控電路

開關二極管起開關作用，如樓道內的聲控燈開關

普通二極管起穩壓作用，主要用于電路板

快恢復二極管起超電壓保護作用

整流二極管起整流作用，如交流電變直流電

雙向觸發二極管,也起開關作用

發光二極管起發光作用，如指示燈
