2021-03-19 瀏覽:-詳述三極管各電極電壓與電流的關系
給三極管各電極加上適當的直流電壓后,各電極才有直流電流。三極管基極電壓用UB表示,UC是集電極電壓,UE是發射極電壓。

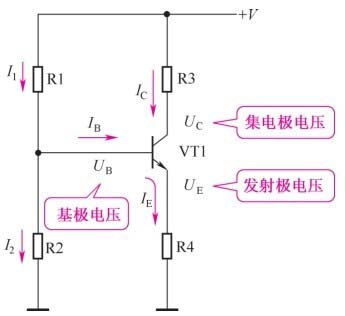

圖1-69所示是NPN型三極管各電極電壓和電流示意圖。
聊一聊三極管各電極電壓與電流的關系

圖1-69 NPN 型三極管各電極電壓和電流示意圖
1.三極管基極電壓
電路中,直流工作電壓+V通過電阻R1和R2分壓,加到三極管VT1基極,作為VT1的基極直流電壓。改變電阻R1或R2的阻值大小,可以改變三極管基極電壓的大小。
直流電壓+V產生的電流經R1送入三極管VT1基極,另一部分電流經R2到地。電阻R1中的電流為I1,R2中的電流為I2,I1=I2+IB。
三極管VT1基極電壓大小與電阻R1和R2的阻值大小有關,而VT1基極電流大小與基極電壓相關。
2.三極管集電極電壓

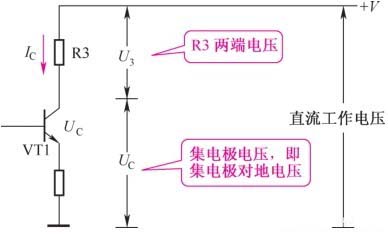

如圖1-70所示,直流工作電壓+V經R3加到三極管VT1集電極上,R3兩端的電壓U3=IC×R3,集電極電壓UC=+V-U3。可見,掌握集電極電壓大小的分析方法,對分析三極管集電極電路非常重要。

圖1-70 集電極電壓示意圖
當直流工作電壓+V和R3確定后,集電極電壓只與集電極電流IC的大小有關,而集電極電流受基極電流控制,所以最終三極管的集電極電壓由基極電流決定。
3.三極管發射極電壓
發射極電壓與發射極電流IE和發射極電阻R4的阻值大小相關,如圖1-71所示。由于發射極電流受基極電流控制,所以發射極電壓大小由基極電流大小決定。

圖1-71 發射極電壓示意圖
4.三極管3種工作狀態下各電極電壓特征

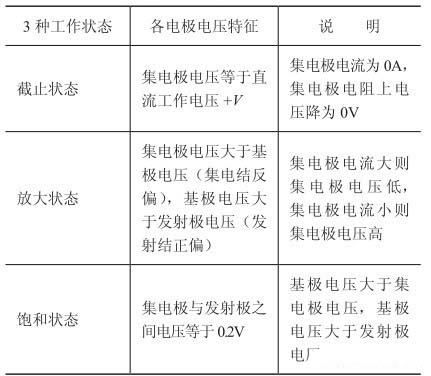

表1-8所示是NPN型三極管3種工作狀態下各電極電壓特征。

表1-8 NPN型三極管3種工作狀態下各電極電壓特征
