NPN三極管與PNP三極管開關電路的區別

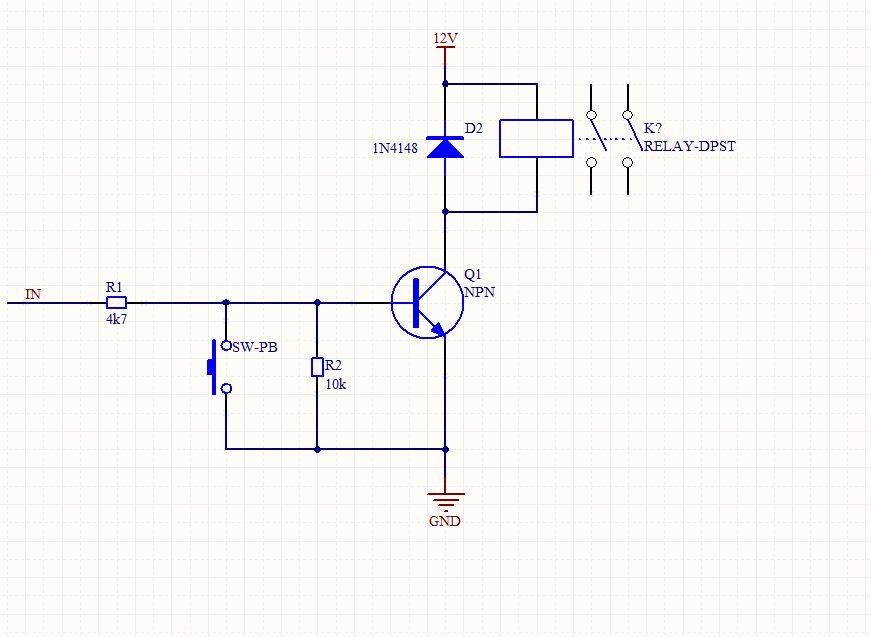

NPN三極管開關電路

1、此電路工作在開關狀態，R1與R2的值，與Q1增益無關。

2、R1根據輸入電壓選擇，一般這種電路Q1的B極電流約1ma就可以進入飽和狀態，

三極管B-E壓降0.7V所以(5-0.7)/1=4.3K,根據結果選擇近似的常用電阻就行，

4.7K常用，所以選4.7K的。

3、R2是下拉電阻，作用是在無輸入信號時使3極管可靠截止，選擇就簡單了，

只要R1 R2分壓后大于0.7V就可以，R2如果過大，下拉電流太小可能起不到作用。

為什么選10K的，也是因為10K的常用。你換個4.7K的也一樣好用.

PNP三極管開關電路

當GPRS低時，三極管發射結正偏，集電結反偏，工作在放大區，相當于集電結和發射結連通，

這樣，5.0V就和三極管的下面的電阻R10連通，電流流過LED發亮，當GPRS高時，發射結反偏，

集電結反偏，工作在截至區，發射結和集電結之間幾乎沒有電流，相當于5.0V和R10斷開，

led等無法點亮。就是基極高電平時，N管一般為關，低電平時，N管開.

摻雜硼元素的硅材料叫p極，摻雜磷或砷元素的硅材料叫N極；

導帶：能量最低的幾乎為空的能帶Ec;

價帶：能量最高幾乎填滿的能帶Ev；

帶隙：導帶與價帶之間的間隙Eg=Ec-Ev.

電子從N極擴散到P極，空穴從P極擴散到N極。復合后，節兩端的離子形成電場。

NPN雙極型是倆個背靠背的PN型組成，分別稱為發射極、基基、集電極。當NPN型

晶體管工作時基極和發射極P-N結正偏，集電極和基極的P-N結反偏，此時，有大

量的電子從發射極到基極。
