續流二極管的保護原理和產品選型

續流二極管（Freewheeling diode）是以續流作用命名的一種電路保護二極管，本質上屬于快速恢復二極管或者肖特基二極管，這在開關電源、繼電器、可控硅和IGBT等電路中應用非常廣泛。

續流二極管工作原理

續流二極管原理：續流二極管一般用于電感性負載電路中，當負載電流發生突變（例如劇增、突降）時，電感負載兩端將相應生產生成突變電壓，這些突變的電壓可能破壞電路中的其他電子元器件。

為了避免這種突變對電路元件可能產生的損害，需要配置續流二極管，讓流過電路的電流平緩變化，這樣就不會出現尖峰現象。

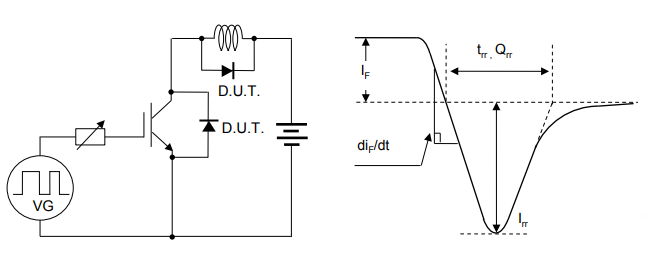

IGBT保護應用中的續流二極管及其波形

例如，當線圈中有電流流過時，兩端會產生感應電壓，當電流消失時會對電路元件產生反向電壓，如果該電壓高于元件的反向擊穿電壓，就會燒毀電路中的電壓敏感元器件如三極管、IGBT、晶振、繼電器等。

這時，只要在線圈兩端反向并聯一個二極管，就會通過二極管和線圈組成的回路（有時還會串接一個電阻器）消耗掉突變電壓，保證電路安全工作。

對于繼電器應用，當控制電路中的三極管由導通變截至?xí)r，線圈雖然會斷電，但是線圈感應的磁場并未立即消失，并可能產生高達1000V的反向電壓，造成三極管或其他電路元件擊穿。如果反接一個二極管（通常還會在二極管上串聯一個電阻器以防止回路電流過高），就能把這個大的反向電壓以電流的形式消耗掉，讓電路安全可靠的工作。

對于可控硅，一般相當于一個觸點開關，如果控制的是大電感負載，也會產生高壓反向電動勢，其保護原理和繼電器一樣。

對于馬達保護及顯示器等電路，其保護原理與普通線圈相同。

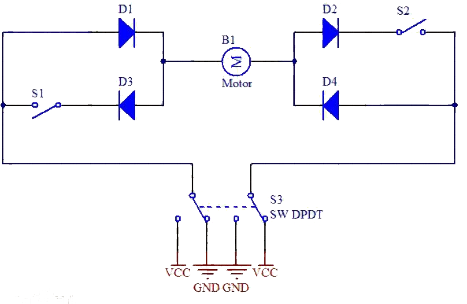

續流二極管在馬達保護電路中的應用

續流二極管選型

續流二極管一般用于開關電源、繼電器電路、可控硅電路和IGBT等，其使命是防止電感性負載在電流突變時產生自激，因此使用時萬萬不可接反，否則不但本身會燒毀，還會殃及整個系統電路。

為了能夠?qū)﹄娐纷兓杆俜磻?yīng)，一般選擇快速恢復二極管或者肖特基二極管，例如1N5204-8、1N5404-8，以及FR254-7等。
