金屬氧化物壓敏電阻(MOV)的基礎知識-工作原理-規格及作用

壓敏電阻的基礎知識

壓敏電阻/電壓相關電阻（VDR）是一種具有電壓特性的元件，其電流特性與二極管非常相似。該組件用于保護電氣設備免受高瞬態電壓的影響。它們以這樣的方式種植在器件中，即當由于高電壓產生高電流時它們將自身短路。因此，設備中的電流相關組件將保持安全，不受突然激增的影響。

還應注意，壓敏電阻（VDR）主要是非歐姆可變電阻器。在歐姆可變電阻器的情況下，通常使用電位計和變阻器。

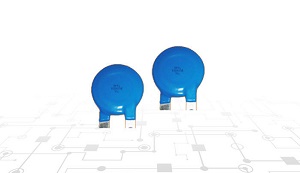

金屬氧化物壓敏電阻（MOV）

金屬氧化物壓敏電阻 - 基礎知識

MOV是最常用的壓敏電阻。這被稱為使得該組件由氧化鋅和其他金屬氧化物如鈷，錳等的混合物制成，并且在兩個基本上是金屬板的電極之間保持完整。金屬氧化物壓敏電阻（MOV）是保護重型設備免受瞬態電壓影響最常用的組件。在晶粒的每個邊界與其直接鄰居之間形成二極管結。因此，MOV基本上是大量彼此并聯連接的二極管。它們設計為并聯模式，因為它具有更好的能量處理能力。但是，如果該組件用于提供更好的額定電壓，則最好將它們串聯連接。

當在電極上施加外部微小電壓時，在每個邊界的二極管結上出現反向漏電流。產生的電流也將非常小。但是，當在電極上施加大電壓時，二極管邊界結由于電子隧穿和雪崩擊穿的結合而破壞。因此，據說該器件顯示出高水平的非線性電壓 - 電流特性。從特性來看，還應注意，該部件在高電壓下具有低電阻量，在低電壓下具有高電阻。

該組件的唯一問題是它們不能承受超過超過額定值的瞬態電壓。它們在一定程度后趨于惡化。如果是這樣，他們有時必須更換。當它們吸收瞬態電壓時，它們傾向于將其作為熱量消散。當該過程重復持續一段時間時，由于過熱，設備開始磨損。

它們可以并聯連接，以提高能量處理能力。金屬氧化物壓敏電阻（MOV）也可以串聯連接，以提供更高的額定電壓或提供標準增量之間的額定電壓。

金屬氧化物壓敏電阻（MOV） - 規格

1. 最大工作電壓 - 是最大穩態直流電壓。在這種情況下，典型漏電流的值將小于規定值。

2. 壓敏電壓

3. 最大鉗位電壓 時一定脈沖電流被施加到所述部件，以獲得最大峰值電壓被獲得。

4. 浪涌電流

5. 浪涌漂移 - 是指在給出浪涌電流后電壓的變化。

6. 能量吸收 - 是指在沒有太多問題的情況下為某一波形消耗的最大能量。

7. 電容

8. 漏電流

9. 響應時間

10. 最大AC RMS電壓 - 是指可以傳遞到組件的最大RMS電壓量。

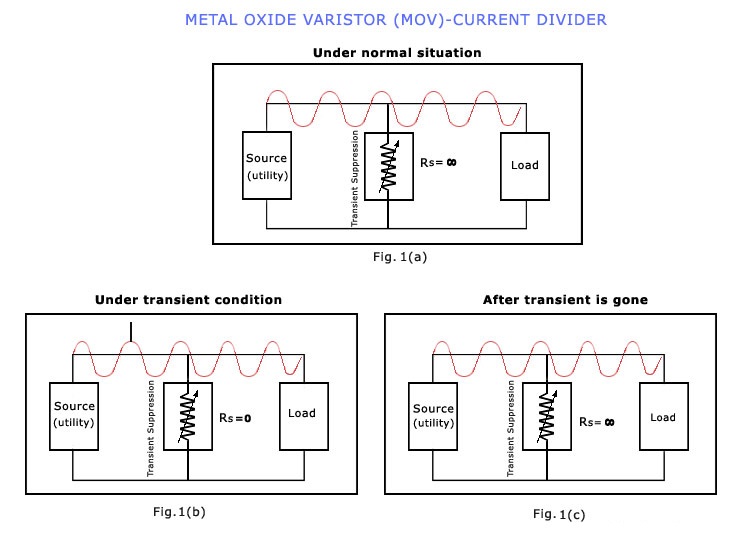

金屬氧化物壓敏電阻（MOV）的工作原理

金屬氧化物壓敏電阻（MOV）的工作原理

金屬氧化物壓敏電阻（MOV）的工作如上圖所示。

金屬氧化物壓敏電阻（MOV）的阻力非常高。首先，讓我們考慮組件具有開路，如圖1（a）所示。一旦其上的電壓達到閾值電壓，該組件就開始導通。當它超過閾值電壓時，MOV中的電阻產生巨大下降并達到零。這顯示在圖1（b）中。由于此時器件的阻抗很小，因此器件的阻抗非常小，所有電流都將通過金屬氧化物變阻器本身。組件必須與負載并聯連接。通過負載的最大電壓將是布線上出現的電壓和器件斷開的電壓之和。MOV兩端的鉗位電壓也將增加。瞬態電壓通過元件后，MOV將再次等待下一個瞬態電壓。如圖1（c）所示。

金屬氧化物壓敏電阻（MOV）的作用

壓敏電阻的作用主要是用作線電壓浪涌抑制器。當器件上的電壓低于鉗位電壓時，器件不導通。但是，如果壓敏電阻可以處理的速率較高的高浪涌（照明）通過它，則該組件將無法執行。產生的電流會很高，會損壞MOV。

即使小的浪涌通過，壓敏電阻的性能也會隨著時間的推移而減慢。金屬氧化物壓敏電阻（MOV）的壽命將通過制造商圖表解釋。該圖表將包含電流，時間和通過壓敏電阻的瞬態脈沖數之間的圖形和讀數。

影響MOV性能的另一個主要原因是能量等級。當能量等級增加時，壓敏電阻的壽命將呈指數變化。因此，設備可以管理的瞬態脈沖將發生變化。當每個瞬態發生故障時，這會增加鉗位電壓。

通過并聯連接更多壓敏電阻可以提高性能。評級的提高也有助于此過程。

金屬氧化物壓敏電阻（MOV）的最佳功能之一是其響應時間。尖峰在納秒內通過器件短路。但是響應時間會受到安裝設計方法和元件引線電感的影響。
