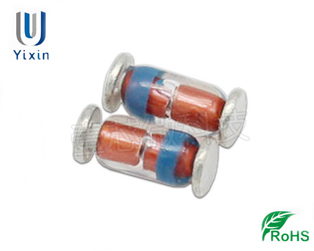

什么是穩壓二極管

穩壓二極管，又叫齊納二極管。利用pn結反向擊穿狀態，其電流可在很大范圍內變化而電壓基本不變的現象，制成的起穩壓作用的二極管。［1］ 此二極管是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件。在這臨界擊穿點上，反向電阻降低到一個很小的數值，在這個低阻區中電流增加而電壓則保持恒定，穩壓二極管是根據擊穿電壓來分檔的，因為這種特性，穩壓管主要被作為穩壓器或電壓基準元件使用。穩壓二極管可以串聯起來以便在較高的電壓上使用，通過串聯就可獲得更高的穩定電壓。

穩壓二極管怎么看型號_穩壓二極管型號大全

穩壓二極管型號對照表

200W、230W、300W、350W、420W等各功率電腦電源上的整流部分散熱片上的快恢

復、肖特基二極管。

型號如：

1.快恢復二極管：F12C20 F16C20C U20C20C U20D20C

2.肖特基二極管：S10C40C S16C40C S20C40C S30D40C S40D45C S40D60C

3.光藕BPC817C，IN5408、FR107/FR104/KBP206等

不同種類二極管如何選用

1.檢波二極管的選用檢波二極管一般可選用點接觸型鍺二極管，例如2AP系列等。選用時，應根據電路的具體要求來選擇工作頻率高、反向電流小、正向電流足夠大的檢波二極管。

2.整流二極管的選用整流二極管一般為平面型硅二極管，用于各種電源整流電路中。選用整流二極管時，主要應考慮其最大整流電流、最大反向工作電流、截止頻率及反向恢復時間等參數。

普通串聯穩壓電源電路中使用的整流二極管，對截止頻率的反向恢復時間要求不高，只要根據電路的要求選擇最大整流電流和最大反向工作電流符合要求的整流二極管即可。例如，1N系列、2CZ系列、RLR系列等。

開關穩壓電源的整流電路及脈沖整流電路中使用的整流二極管，應選用工作頻率較高、反向恢復時間較短的整流二極管（例如RU系列、EU系列、V系列、1SR系列等） 或選擇快恢復二極管。

3.穩壓二極管的選用穩壓二極管一般用在穩壓電源中作為基準電壓源或用在過電壓保護。電路中作為保護二極管。

選用的穩壓二極管，應滿足應用電路中主要參數的要求。穩壓二極管的穩定電壓值應與應用電路的基準電壓值相同，穩壓二極管的最大穩定電流應高于應用電路的最大負載電流50%左右。

4、開關二極管的選用開關二極管主要應用于收錄機、電視機、影碟機等家用電器及電子設備有開關電路、檢波電路、高頻脈沖整流電路等。

中速開關電路和檢波電路，可以選用2AK系列普通開關二極管。高速開關電路可以選用RLS系列、1SS系列、1N系列、2CK系列的高速開關二極管。要根據應用電路的主要參數（例如正向電流、最高反向電壓、反向恢復時間等） 來選擇開關二極管的具體型號。

5、變容二極管的選用選用變容二極管時，應著重考慮其工作頻率、最高反向工作電壓、最大正向電流和零偏壓結電容等參數是否符合應用電路的要求，應選用結電容變化大、高Q值、反向漏電流小的變容二極管。

穩壓二極管型號大全

美標穩壓二極管型號：

500mW部分：

1N4614                1.8V

1N4615                 2V

1N4616                2.2V

1N4617               2.4V

1N4618               2.7V

1N4619               3V

1N4620              3.3V

1N4621             3.6V

1N4622             3.9V

1N4623             4.3V

1N4624             4.7V

1N4625             5.1V

1N4626             5.6V

1N4627             6.2V

1N4099             6.8V

1N4100             7.5V

1N4101            8.2V

1N4102            8.7V

1N4103            9.1V

1N4104           10V

1N4105           11V

1N4106           12V

1N4107           13V

1N4108           14V

1N4109          15V

1N4110          16V

1N4111           17V

1N4112          18V

1N4113          19V

1N4114          20V

1N4115          22V

1N4116          24V

1N4117          25V

1N4118         27V

1N4119         28V

1N4120        30V

1N4121       33V

1N4122       36V

1N4123       39V

1N4124       43V

1N4125      47V

1N4126      51V

1N4127       56V

1N4128       60V

1N4129      62V

1N4130       68V

1N4131      75V

1N4132       82V

1N4133       87V

1N4134        91V

1N4135       100V

1W穩壓部分：

1N4727            3V0

1N4728            3V3

1N4729            3V6

1N4730            3V9

1N4731            4V3

1N4732            4V7

1N4733            5V1

1N4734           5V6

1N4735           6V2

1N4736           6V8

1N4737          7V5

1N4738          8V2

1N4739          9V1

1N4740         10V

1N4741          11V

1N4742         12V

1N4743         13V

1N4744         15V

1N4745         16V

1N4746         18V

1N4747          20V

1N4748         22V

1N4749         24V

1N4750         27V

1N4751         30V

1N4752         33V

1N4753         36V

1N4754           39V

1N4755          43V

1N4756         47V

1N4757         51V

1N4758          56V

1N4759          62V

1N4760            68V

1N4761           75V

1N4762          82V

1N4763            91V

1N4764          100V

HITACHI（日立）0.5W穩壓二極管型號參

數HZ3A1

2.5~2.7V

HZ3A2

2.6~2.8V

HZ3A3

2.6~2.9V

HZ3B1

2.8~3.0V

HZ3B2

2.9~3.1V

HZ3B3

3.0~3.2V

線性穩壓器件（輸入輸出電流相等，壓降3V以上）

型號                穩壓（V）              最大輸出電流             可替代型號

79L05               -  5V                            100mA

79L06                 -6V                            100mA

79L08                 -8V                             100mA

LM7805             5V                                 1A                             L7805，LM340T5

LM7806              6V                                   1A                               L7806

LM7808              8V                                  1A                                L7808

LM7809              9V                               1A                                      L7809

LM7812              12V                            1A                              L7812LM340T12

LM7815               15V                          1A                               L7815LM340T15

LM7818              18V                        1A                                      L781

LM2576T-ADJ                    簡易開關電源穩壓器（可調1.23V~37V）

LM2576HVT-3.3 3.3V       簡易開關電源穩壓器                                                          3A

LM2576HVT-5.0 5.0V        簡易開關電源穩壓器                                                         3A

LM2576HVT-12 12V         簡易開關電源穩壓器                                                          3A

LM2576HVT-15 15V        簡易開關電源穩壓器                                                         3A

LM2576HVT-ADJ              簡易開關電源穩壓器（可調1.23V~37V ）                    3A
