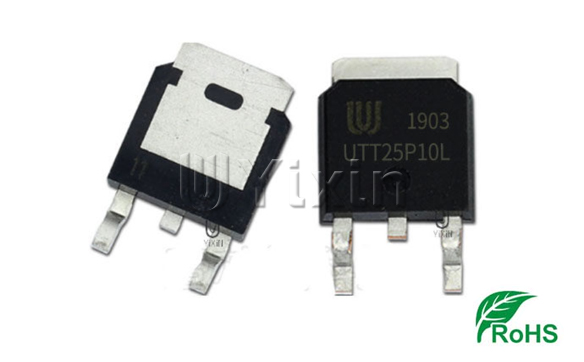

UTT25P10L-TN3-RTO-252MOS管-100V-25AP溝道

UTT25P10L-TN3-R(P溝道增強型場效應晶體管)；UTT25P10L-TN3-R場效應管參數；UTT25P10L-TN3-R場效應管封裝引腳圖；UTT25P10L-TN3-R場效應管中文資料規格書(PDF)；

電流(ID)：-25A，電壓(VDSS)：-100V，封裝形式：TO252

產品概要

*RDS(ON)<0.15Ω@VGS=-10V,ID=-25A

*高切換速度

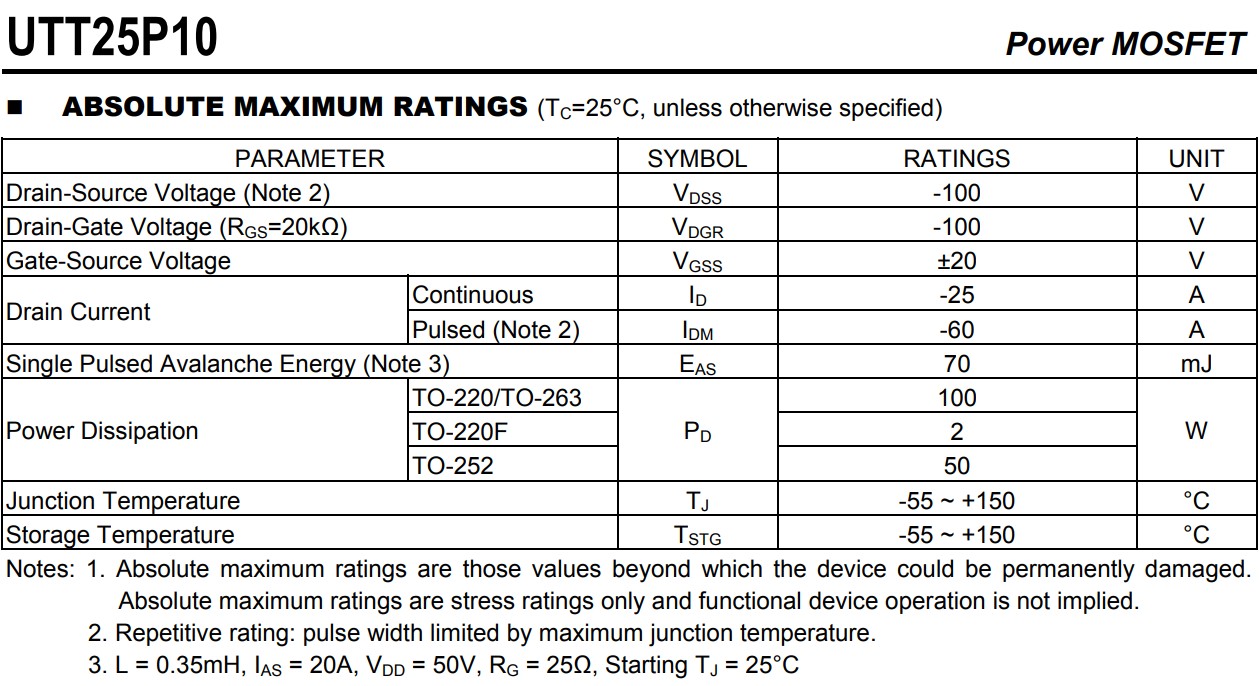

絕對最大額定參數（TC=25C，除非另有說明）

Drain-SourceVoltage漏源電壓(注2)VDSS：-100V

Drain-GateVoltage漏柵電壓(RGS=20k?)VDGR：-100V

Gate-SourceVoltage柵源電壓VGSS：±20V

DrainCurrentContinuous漏極電流連續ID：-25A

DrainCurrentPulsed漏極電流脈沖(注2)IDM：-60A

SinglePulsedAvalancheEnergy單脈沖雪崩能量(注3)EAS：70mJ

PowerDissipation功耗TO-220/TO-263PD：100W

PowerDissipation功耗TO-220FPD：2W

PowerDissipation功耗TO-252PD：50W

JunctionTemperature結溫TJ：-55~+150°C

StorageTemperature儲存溫度TSTG：-55~+150°C

注意：1.絕對最大額定值是指超出該值可能會永久損壞設備的那些值。絕對最大額定值僅是應力額定值，并不暗示功能設備操作。

2.重復額定值：脈沖寬度受最大結溫限制。

3.L=0.35mH，IAS=20A，VDD=50V，RG=25Ω，啟動TJ=25°C
