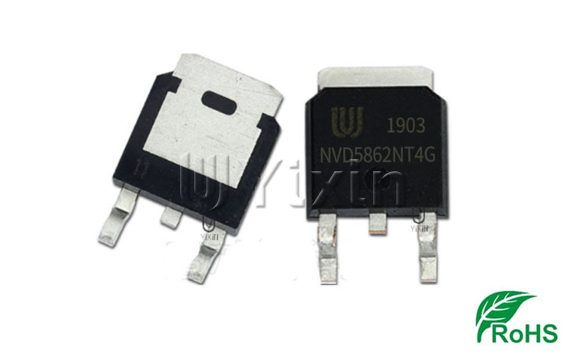

2021-09-10 瀏覽:-NVD5862NT4G 貼片TO-252 MOS管60V 98A N溝道

NVD5862NT4G(N溝道增強型場效應晶體管);NVD5862NT4G場效應管參數;NVD5862NT4G場效應管封裝引腳圖;NVD5862NT4G場效應管中文資料規格書(PDF);
電流(ID):98A,電壓(VDSS):60V,封裝形式:TO252

產品概要
• 低RDS(on)以最大限度地減少傳導損耗
• 高電流能力
• 指定雪崩能量
• AEC-Q101 認證和PPAP能力
• 這些器件無鉛、無鹵素/無BFR且符合RoHS標準

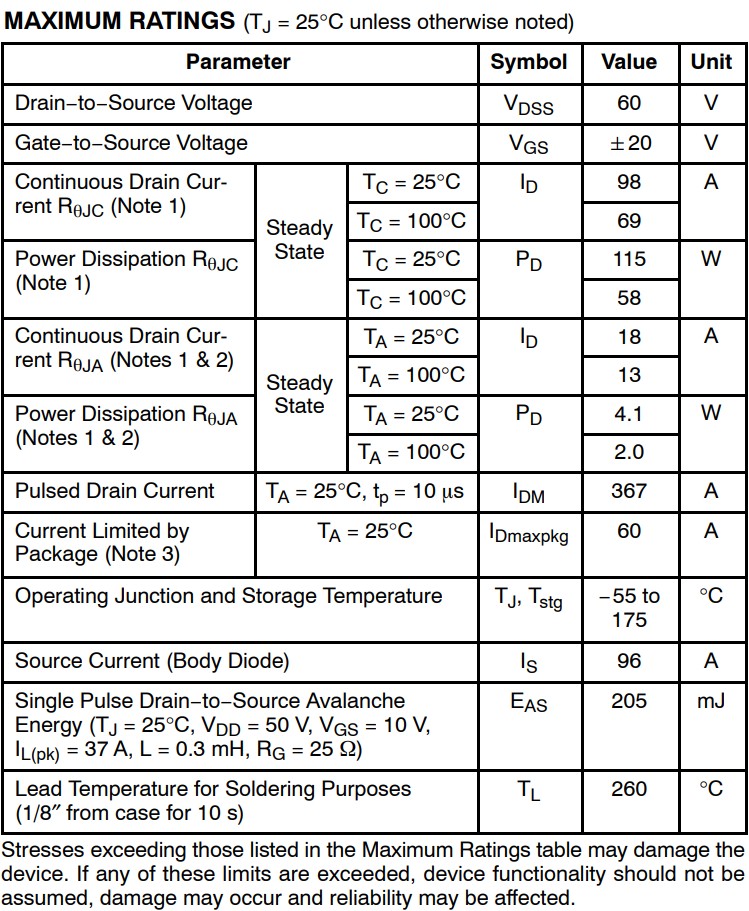

絕對最大額定參數(TC=25C,除非另有說明)
漏源電壓VDSS:60V
柵源電壓VGS:20V
連續漏極電流RθJC(注 1)穩態TC=25°C ID:98A
連續漏極電流RθJC(注 1)穩態TC=100°C ID:69A
功耗RθJC(注 1)穩態TC=25°C PD:115W
功耗RθJC(注 1)穩態TC=100°C PD:58W
連續漏極電流RθJA(注 1和2)穩態TA=25°C ID:18A
連續漏極電流RθJA(注 1和2)穩態TA=100°C ID:13A
功耗RθJA(注 1和2)穩態TA=25°C PD:4.1W
功耗RθJA(注 1和2)穩態TA=100°C PD:2.0W
脈沖漏極電流TA=25°C, tp=10us IDM:367A
電流限制TA = 25°C IDmaxpkg:60A
封裝(注3)
工作結點和存儲溫度TJ, Tstg:-55 to 175°C
源電流(體二極管)IS:96A
單脈沖漏源雪崩能量(TJ=25°C, VDD=50 V, VGS=10 V,IL(pk) = 37 A, L=0.3 mH, RG=25Ω) EAS:205mJ
用于焊接目的的引線溫度(1/8″ from case for 10 s) TL:260°C
超過最大額定值表中列出的應力可能會損壞設備。如果超過這些限制中的任何一個,設備功能不應假設,可能會發生損壞并影響可靠性。
