貼片電阻的阻值識別區分方法

貼片電容在電子行業中的應用體現的是調節電流的作用，將電阻接在電路中后，電阻器的阻值是固定的一般是兩個引腳，它可限制通過它所連支路的電流大小。貼片電阻可分為兩大類：常規系列厚膜貼片電阻和高精度高穩定性貼片電阻。下面我們來具體了解一下貼片電阻的阻值識別方法是怎樣的。

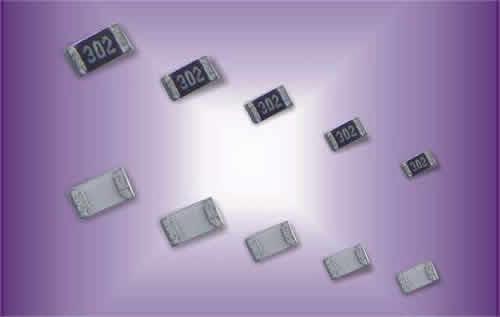

電阻元件的電阻值大小一般與溫度，材料，長度，還有橫截面積有關，衡量電阻受溫度影響大小的物理量是溫度系數，其定義為溫度每升高1℃時電阻值發生變化的百分數。在通常的貼片電阻電阻表面都標識數字，或用字母來表示，阻值數法如下。

1.第一、二位數代表的是電阻的實數

2.第三位開始的數字如是0就代表幾十歐（10~99歐之間）列：100就為10歐的電阻、990為99歐的電阻。

3.第三位開始的數字如是1就代表幾百歐（100~999歐之間）例：101為100歐、151為150歐、951為950歐。

4.第三位開始的數字如是2就代表幾千歐（1000~9999歐之間）例：102為1K、152為1.5K、992為9.9K。

5.第三位開始的數字如是3就代表幾十K（10K~99K之間）例：103為10K、223為22K、993為99K。

6.第三位開始的數字如是4就代表幾百K（100K~999K之間）例：104為100K、204為200K、854為850K。

7.第三位開始的數字如是5就代表幾M（1M~9.9之間）例：105為1M、155為1.5M955為9.5M。

8.第三位開始的數字如是6就代表十M（100K~999K之間）例：106為10M566為56M。

9.對于四個數字的標法就是前三位為實數，第四位為倍數。1001為1K、1002為10K、1005為10M。

電阻器阻值標示方法

1、直標法：用數字和單位符號在電阻器表面標出阻值，其允許誤差直接用百分數表示，若電阻上未注偏差，則均為±20%。

2、文字符號法：用阿拉伯數字和文字符號兩者有規律的組合來表示標稱阻值，其允許偏差也用文字符號表示。符號前面的數字表示整數阻值，后面的數字依次表示第一位小數阻值和第二位小數阻值。表示允許誤差的文字符號文字符號：DFGJKM允許偏差分別為：±0.5%±1%±2%±5%±10%±20%

3、數碼法：在電阻器上用三位數碼表示標稱值的標志方法。數碼從左到右，第一、二位為有效值，第三位為指數，即零的個數，單位為歐。偏差通常采用文字符號表示。

4、色標法：用不同顏色的帶或點在電阻器表面標出標稱阻值和允許偏差。國外電阻大部分采用色標法。

黑-0、棕-1、紅-2、橙-3、黃-4、綠-5、藍-6、紫-7、灰-8、白-9、金-±5%、銀-±10%、無色-±20%

當電阻為四環時，最后一環必為金色或銀色，前兩位為有效數字，第三位為乘方數，第四位為偏差。

當電阻為五環時，最後一環與前面四環距離較大。前三位為有效數字，第四位為乘方數，第五位為偏差。
