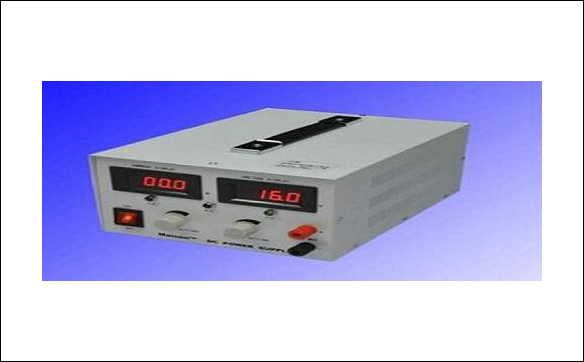

生活中有各種各樣的電源，其中就有一款叫高頻開關電源系統，什么是高頻開關電源系統?它有什么作用?高頻開關電源(也稱為開關型整流器 SMR)是通過MOSFET或IGBT的高頻工作的電源，開關頻率一般控制在50-100kHz范圍內，實現高效率和小型化。

高頻開關電源工作原理及特點有哪些?現為你介紹：開關K以必定的時刻間隔重復地接通和斷開，在開關K接通時，輸進電源E經過開關K和濾波電路供給給負載RL，在全部開關接通期間，電源E向負載供給能量;當開關K斷開時，輸進電源E便中斷了能量的供給。可見，輸進電源向負載供給能量是斷續的，為使負載能得到接連的能量供給，開關穩壓電源有必要要有一套儲能設備，在開關接通時將一部份能量儲存起來，在開關斷開時，向負載開釋。

輸出端別離接有穩壓、限流和穩流、限壓等反應電路。當置于穩壓狀況時，穩壓和限流電路起作用，當輸出電壓增加或下降時，取樣電壓經過穩壓電路內部電壓對比器跟基準電壓對比，其差錯信號電壓加到PWM控制電路，使PWM輸出脈寬作相應改變，然后安穩輸出電壓，如負載電流過高時，限流電路作業，使輸出電流約束在限流設定值內，其特點如下：

(1)相控電源硅整流器采用1+1主從備份方式，而高頻開關電源采用N+1模塊冗余并聯組合方式供電，即如果N個模塊的輸出電流能滿足充電電流需要，則采用N+1模塊平均分配，因此，可提高系統運行可靠性。個別模塊故障時，可帶電更換，不影響系統的正常運行，擴容維護方便。

(2)可控硅整流器運行于浮充電方式時，直流輸出的紋波系數較大，曾發生中央信號裝置誤動作和高頻繼電保護誤發信號等事故，按部頒要求紋波系數不大于2%。

(3)高頻開關電源整流模塊具有內置微處理器，是提高設備管理水平的基礎，在滿足直流系統故障信號應盡量完善的前提下，使接線簡單，安裝調試快捷。除了能在面板上直接顯示輸出電流和電壓及模塊的各種運行狀況外，還能通過監控模塊與電力系統的自動化網或變電工區直流班監控系統通信，進行遠程監視和對模塊各項操作，實現四遙功能。

(4)按部頒要求，充電時穩流精度誤差≤±5%，浮充電時穩壓精度誤差≤±2%。而高頻開關電源穩壓、穩流精度更高，其誤差一般≤±0.5%，可避免對蓄電池過充、欠充，保證蓄電池運行在最佳狀態。閥控式電池容量大、維護量小、放電倍率低，適用于大容量的直流電源。

(5)高頻開關電源整流模塊具有并聯運行方式下自動均流功能。同時，設有過流、過壓及瞬時短路保護，安全可靠的防雷措施，能有效地承受輸出短路沖擊。另外，采取多重有效措施，防止高頻電源及諧波對交流電網側的干擾。

(6)高頻開關電源綜合轉換效率高，多數廠家的轉換效率達到 90%以上，而相控電源轉換效率一般只有 60%～80%。

高頻開關電源的作用

以上就是高頻開關電源系統解析，高頻開關電源系統，包括開關整流設備、閥控式鉛酸免維護蓄電池、直流饋電柜等，雖然設備不多，但它卻獨當一面，是保障通信設備、電網供電穩定和連續性的重要設備。這些設備維護得好壞，不僅關系到高頻開關電源系統的可靠性和壽命，而且直接涉及到電網的平穩運行。需要工程師在設計中不斷積累經驗，這樣才能生產出更好的高頻開關電源系統。
