介紹一款大電流可控硅電路，用于各種220V電壓調節。

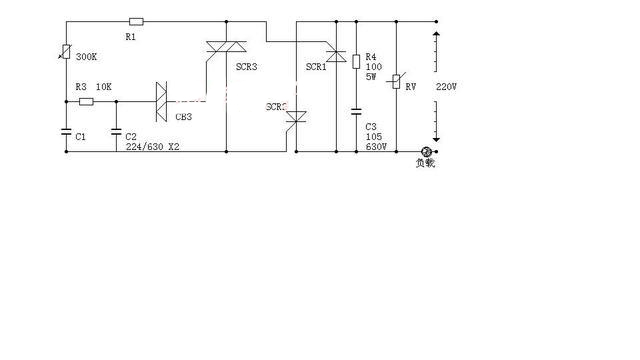

電路圖，將2只單向可控硅SCR1 SCR2反向并聯，將要控制的與本電路連接組成大功率無級調速，接通電源，兩個控制極與各自的陰極之間便有5V一8V脈動直流電壓產生，調節電位器R2即可改變2只可控硅導通角，增大R2阻值到一定程度，便可使2個主可控硅阻斷，因此R2還可以作開關使用。

電路另一個特點，兩只主可控硅交替導通，一個正向壓降就是另一個反向壓降，所以不存在反向擊穿問題，但當外加電壓瞬時超過阻斷電壓時，SCR1 SCR2會誤導通，導通程度由電位器R2決定，SCR3與周圍元件構成普通移相融發電路，原理這里從略。

SCR1 SCR2看電流選擇，最好可控硅模塊(10A1000V)，SCR3選用BT136 600V，雙向可控硅，電路用于感性負載，應增大R4 C3阻容吸收電路及壓敏電阻RⅤ，作用過壓保護，防止負載斷開接通瞬間嚴生很高感應電壓損壞可控硅。
