可控硅導通需要有兩個條件，一是在陽極和陰極之間加正向電壓，二是在控制極加觸發電壓，兩個條件同時具備可控硅才能導通。根據題主的描述，可控硅并不是單純的兩個二極管串聯，雖然從結構示意圖上看起來是兩個PN結串在一起，但實際上單向可控硅卻是由三個PN結組成的四層半導體，詳細介紹請看下面。

可控硅原理

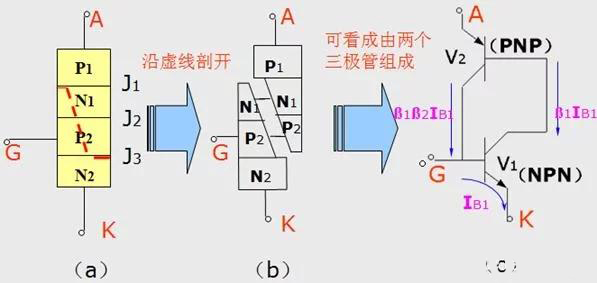

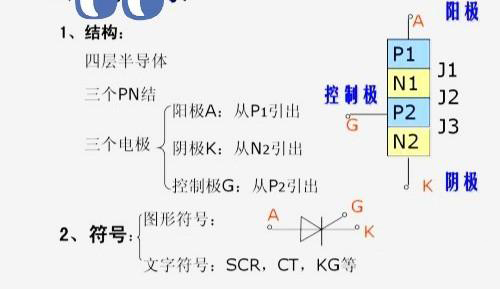

可控硅的內部結構是由三個PN結組合而成，第一個為最上端的PN結，第二個是中間的反向PN結NP，第三個是最下端的PN結，而控制極是在第三層P型區引出的，目的就是為了給第二個PN結提供偏置電壓，將其導通后，再在可控硅兩端的陽極和陰極上加正向電壓才會整個導通，其整體結構就相當于兩個不同管型的三極管連接，如下圖所示，而不是兩個二極管串聯。

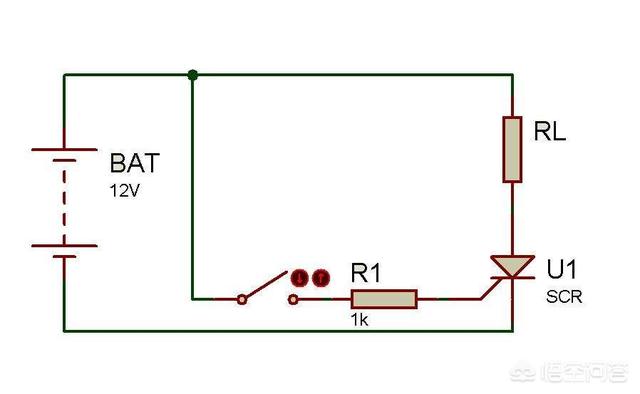

可控硅導通需要有兩個條件：1，在陽極和陰極之間加正向電壓。2，同時在控制極加觸發電壓。兩個條件缺一不可，可控硅才會處于導通狀態，不過一旦導通之后，即使撤去控制極電壓，只要陽極和陰極之間有正向電壓，可控硅依然導通。也就是說控制極在可控硅導通之后即失去了作用。

那么可控硅導通之后如何關斷呢？可控硅關斷也有兩個條件：1，使可控硅的正向導通電流低于其工作維持電流，將電源關閉。2，使陽極和陰極間的電壓反向。兩個條件只要具備其一即可，比如交流電通過單向可控硅之后，在交流電壓過零點之后，可控硅的陽極和陰極之間會因為承受反向電壓而關閉，在反向期間，即使在控制極施加觸發信號可控硅也不會導通。所以，單向可控硅也具有整流的作用。

綜上所述，單向可控硅相當于兩個三極管連接在一起，絕不會相當于兩個二極管拼湊，而雙向可控硅則相當于兩個單向可控硅反向連接在一起，原理和單向可控硅類似，但它可以正反兩個方向導通。
