雙三極管的管腳及接線

有一些朋友對于雙三極管和多極管接線方法有點搞不太清楚，今天我編輯了兩張圖紙給大家簡單介紹一下雙三極管的管腳和接線。

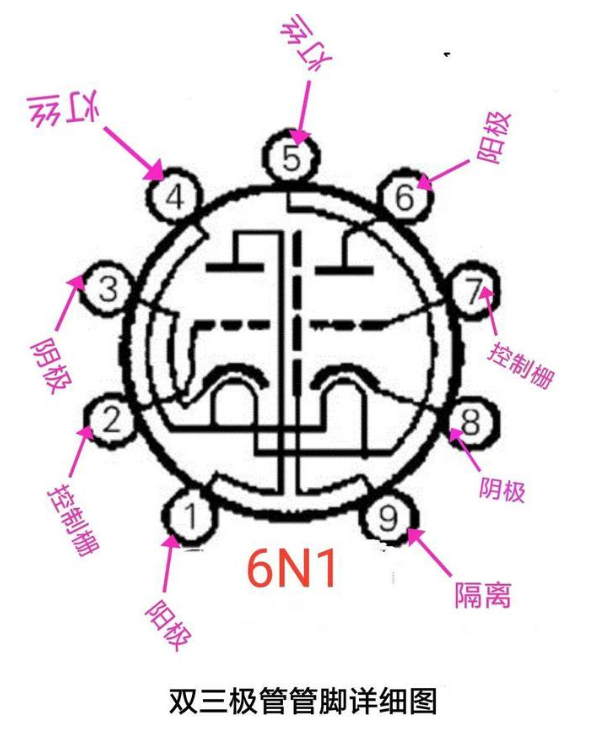

第一張圖：

我這個圖比較大，為的方便大家看清楚管子內部的連接?？梢钥闯龉茏悠鋵嵲趦?nèi)部分成了兩部分：左邊和右邊。9腳內部接的是隔離開兩部分的屏蔽層。

9腳左邊是一個獨立工作的三極管也就是1，2，3，腳分別是陽極，控制柵極和陰極。

9腳右邊也是一個獨立的三極管也就是6，7，8，腳分別也是陽極，控制柵極和陰極。

雙三極管4和5腳是一組共用的燈絲。這回大家應該很清楚這個9腳的6N1雙三極管的內部了吧。

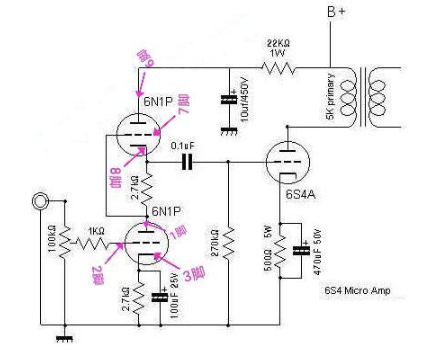

下面咱們再看第二張接線圖：

這一張圖我分別也標注出了各腳的編號，以便大家看得很清楚。相信大家在搭棚焊接的時候就不會覺得混亂了。

這個圖主要容易弄亂的地方就是管子本身的腳互相接，我這樣標注好就很明顯了：8腳通過一個2.7K電阻接1腳陽極，1腳陽極直接接7腳控制柵極。其余各腳就好接了。

以此類推，所有的雙極管都是同樣的原理。
