什么是電子管三極管陽極特性曲線，首先看看它的定義是什么：三極管陽極特性曲線是指柵極電壓固定時，陽極電流隨陽極電壓變化的曲線。

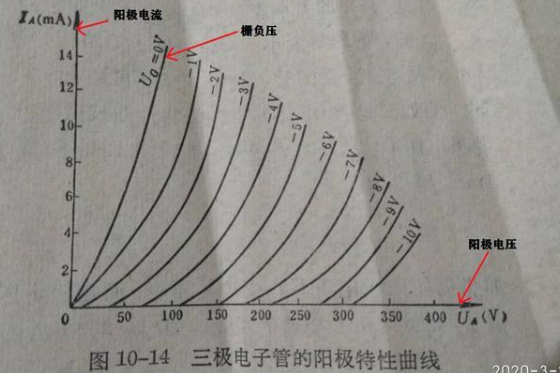

來看看下面這一個電子管三極管陽極特性曲線圖：

紅色箭頭所指豎直方向數軸Ia就是陽極電流，水平方向數軸Ua就代表陽極電壓，標有0V到-10V 的11條曲線Ug就是11各不同柵負壓情況下，陽極電流隨陽極電壓變化的曲線，這些曲線就叫做電子管三極管的陽極特性曲線。

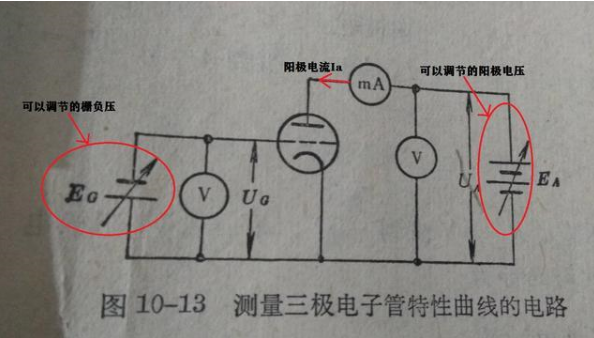

這個電子管特性曲線的測試方法如下圖：

三個紅色圈里面分別是Eg（柵極負壓），Ea（陽極電壓）和Ia（陽極電流）三個可變量。這三個量分別對應上一個圖里面的三個變量。

其中在測試三極管陽極特性曲線的時候是指定Eg固定的。

三極管陽極特性曲線是電子管三極管特性曲線之一，是電子管重要的參數曲線。
