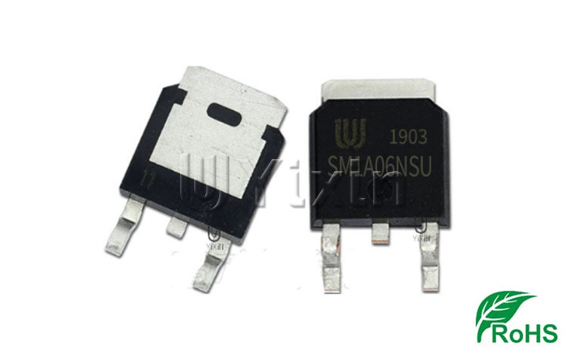

SM1A06NSU TO-252 MOS管100V 60A N溝道 大功率

SM1A06NSU(N溝道增強型場效應晶體管)；SM1A06NSU場效應管參數；SM1A06NSU場效應管封裝引腳圖；SM1A06NSU場效應管中文資料規格書(PDF)；

電流(ID)：60A，電壓(VDSS)：100V，封裝形式：TO252

產品概要

100V/60A,

RDS(ON)=17mW (Max.) @VGS=10V

可靠且堅固

提供無鉛和綠色器件

(符合 RoHS)

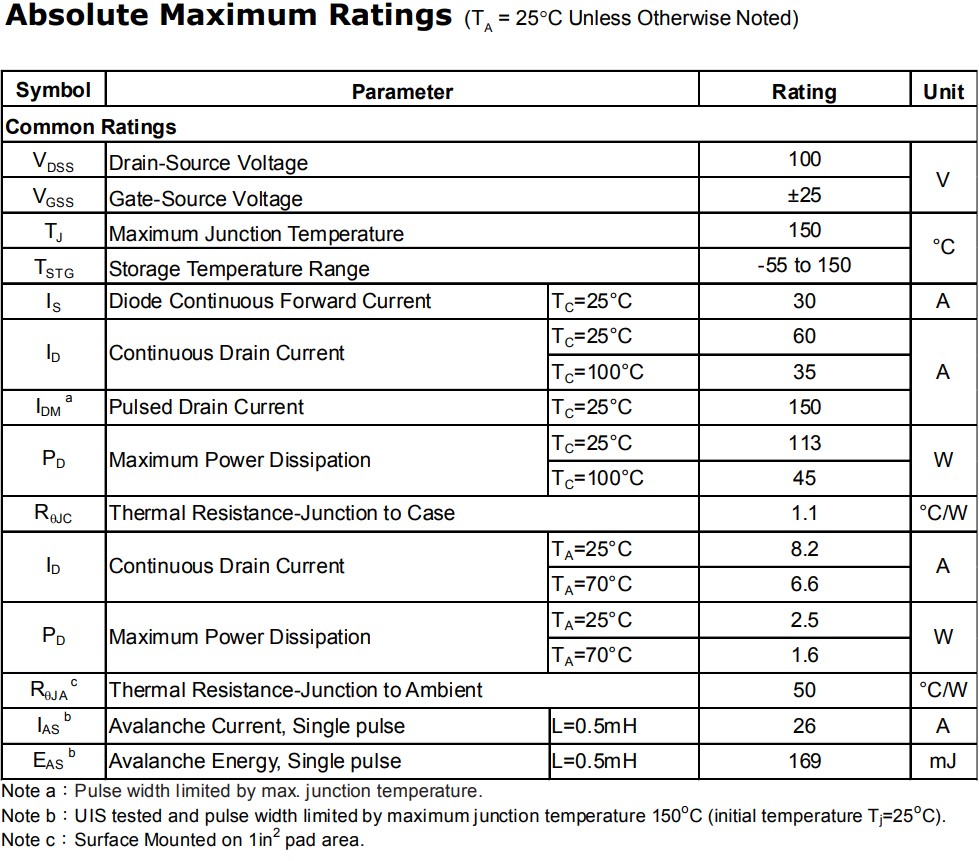

絕對最大額定參數（TC=25C，除非另有說明）

Drain-Source Voltage 漏源電壓：100V

Gate-Source Voltage 柵源電壓：±25V

Maximum Junction Temperature 最高結溫：150°C

Storage Temperature Range 儲存溫度范圍：-55 to 150°C

Diode Continuous Forward Current 二極管連續正向電流TC=25°C：30A

Continuous Drain Current 持續漏極電流TC=25°C：60A

Continuous Drain Current 持續漏極電流TC=100°C：35A

Pulsed Drain Current 脈沖漏極電流TC=25°C：150A

Maximum Power Dissipation 最大功耗TC=25°C：113W

Thermal Resistance-Junction to Case 熱阻-結到外殼TC=100°C：45W

Continuous Drain Current 持續漏極電流：1.1°C/W

Maximum Power Dissipation 最大功耗TA=25°C：8.2A

Thermal Resistance-Junction to Ambient 熱阻-結到環境TA=70°C：6.6A

Avalanche Current, Single pulse 雪崩電流，單脈沖L=0.5mH：26A

Avalanche Energy, Single pulse 雪崩能量，單脈沖L=0.5mH：169mJ

注a：脈寬受最大限制。結溫。

注 b：經過 UIS 測試，脈寬受限于最高結溫 150oC（初始溫度 Tj=25oC）。

注c：1in2表面貼裝墊區。
