2020-06-17 瀏覽：-三款紅外接收二極管電路圖解

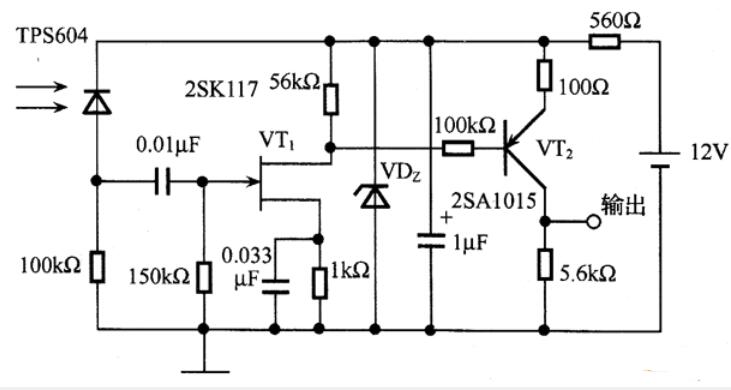

紅外接收二極管電路圖一：
如圖所示，圖是紅外線遙控接收裝置實例。紅外線傳感器有多種，這里選用光電二極管TPS604。工作原理簡介如下：光電二極管TPS604接收到被調制的紅外線的微弱信號，先經場效應晶體管VT1的前級放大，再經晶體管VT2進行適當的放大，由UT2的集電極輸出相應信號控制有關電路。VDZ穩壓管為+5V、VT1為3DJ6VT2為C8550。

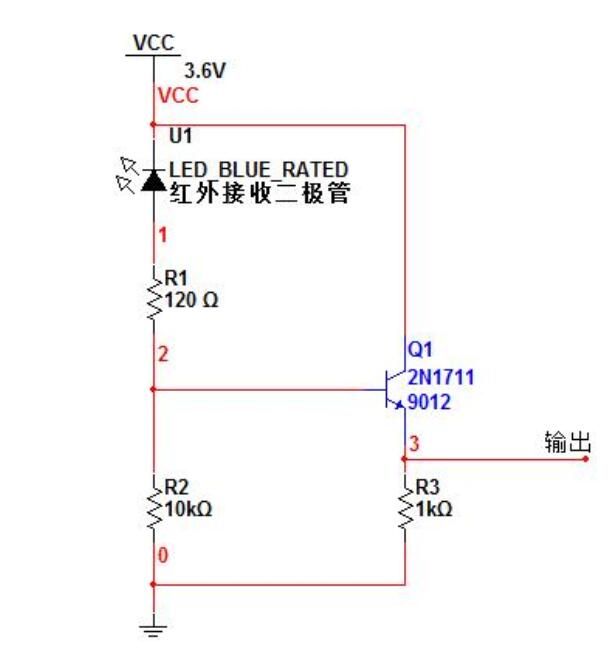

紅外接收二極管電路圖二：
紅外接收二極管電路圖三：

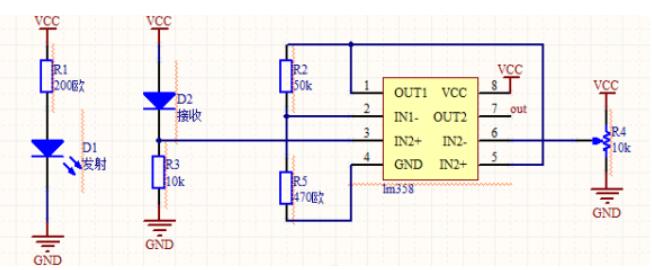

左邊部分為發射頭D1的電路·，右邊的為接搜頭D2的電路，圖中的接收頭要反過來接（圖中接反了）。lm358的7腳接單片機。
