紅外接收二極管的導通電壓

紅外接收二極管是光電感應器件不需外加偏置，也不存在額定電壓電流，只有光感應靈敏度方面的參數。用萬用表測量紅外接收和紅外發光管的正向參數差不多 。

紅外發光管才有額定電流，長期工作在20MA，一般用于脈沖工作在幾百毫安。導通電壓1.1-1.4V，電流5mA時1.1V左右，脈沖工作時在1.8V左右，如常用的3V電池遙控器應用要在二極管電源回路串個1-2歐的限流電阻。

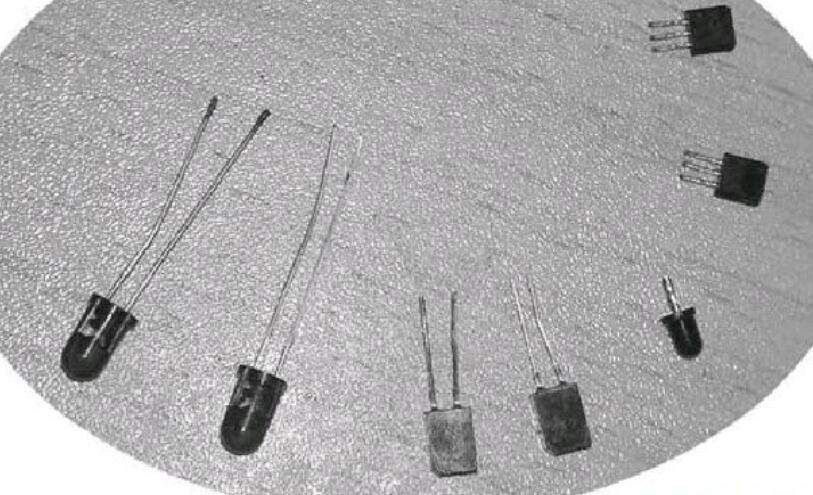

紅外接收二極管原理

紅外接收二極管又叫紅外光電二極管。它廣泛用于，如音響、彩色電視機、空調器、VCD視盤機、DVD視盤機以及錄像機等。

紅外接收頭一般是接收、放大、解調一體頭，一般紅外信號經接收頭解調后，數據 “0”和“1”的區別通常體現在高低電平的時間長短或信號周期上，單片機解碼時，通常將接收頭輸出腳連接到單片機的外部中斷，結合定時器判斷外部中斷間隔的時間從而獲取數據。重點是找到數據“0”與“1”間的波形差別。

3條腿的紅外接收頭一般是接收、放大、解調一體頭，接收頭輸出的是解調后的數據信號（具體的信號格式，搜“紅外 信號 格式”，一大把），單片機里面需要相應的讀取程序。

紅外通信是利用紅外技術實現兩點間的近距離保密通信和信息轉發。它一般由紅外發射和接收系統兩部分組成。發射系統對一個紅外輻射源進行調制后發射紅外信號，而接收系統用光學裝置和紅外探測器進行接收，就構成紅外通信系統。

先講一講什么是紅外線。我們知道，人的眼睛能看到的可見光按波長從長到短排列，依次為紅、橙、黃、綠、青、藍、紫。其中紅光的波長范圍為0.62～0.76μm；紫光的波長范圍為0.38～0.46μm。比紫光波長還短的光叫紫外線，比紅光波長還長的光叫紅外線。紅外線遙控就是利用波長為0.76～1.5μm之間的近紅外線來傳送控制信號的。
