三極管與場效應管的區別詳解

場效應管主要分兩個種類，分別是結型場效應管和金屬氧化物場效應管。結型場效應管我連見都沒有見過，更不要說應用了，所以就不說了。金屬氧化物場效應管就是我們常說的MOS管，以下內容也是以金屬氧化物場效應管來講解的。

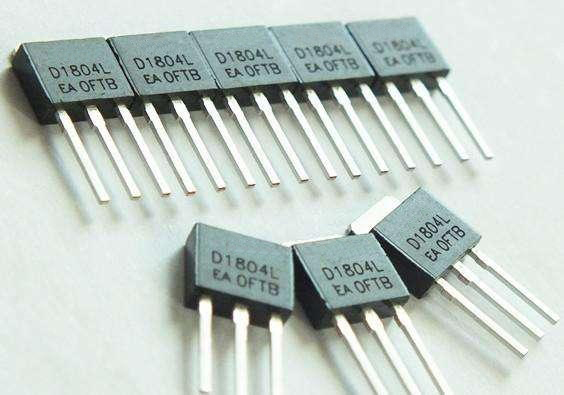

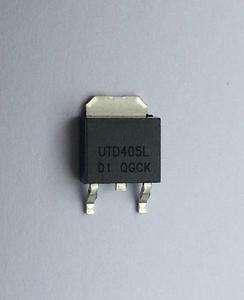

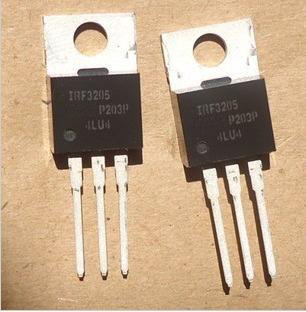

場效應管

場效應管

場效應管

場效應管和三極管相同點

場效應管和三極管一樣，具備兩個類型（NPN型和PNP型）和三個電極--G極（柵極）、S極（源極）、D極（漏極）它們分別對應三極管的B極（基極）、E極（發射極）、C極（集電極）。場效應管在電路中也是用字母Q表示，電路符號如下

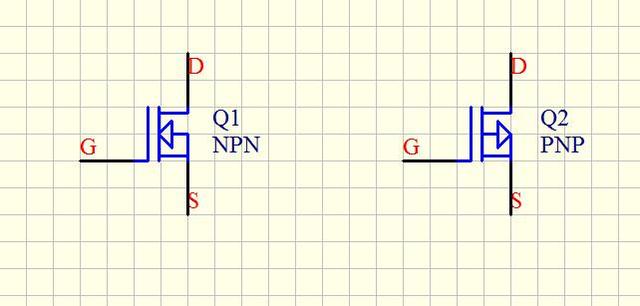

場效應管的電路符號

場效應管和三極管的區別

場效應管是電場控制型元件，也就是壓控型，三極管是流控型

因為是壓控型，輸入端電流極小，因此它的輸入電阻（10^7～10^12Ω）很大

它組成的放大電路的電壓放大系數要小于三極管組成放大電路的電壓放大系數

由于它不存在雜亂運動的電子擴散引起的散粒噪聲，放大信號時底噪更低

場效應管使用時需注意GS極電壓、DS擊穿電壓、最大導通電流、導通電阻、極間電容這5個關鍵參數

關于GS極電壓：場效應管工作在哪種狀態是由GS極電壓決定的，像三極管由BE極電壓決定一樣。場效應管的GS極電壓基本不超過20V，GS極電壓在超過10V時（有些低電壓場效應管可能更低，但大多為這個數）即認為進入完全導導通狀態，在GS極電壓接近0時完全關斷，介于兩者之間的就是放大區

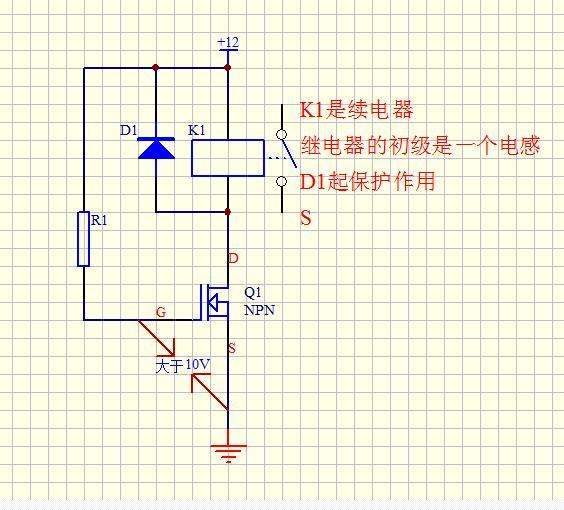

NPN型場效應管導通

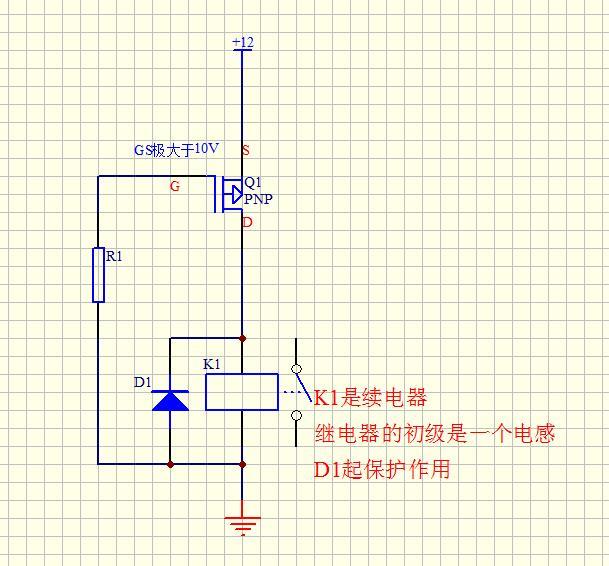

PNP型場效應管導通

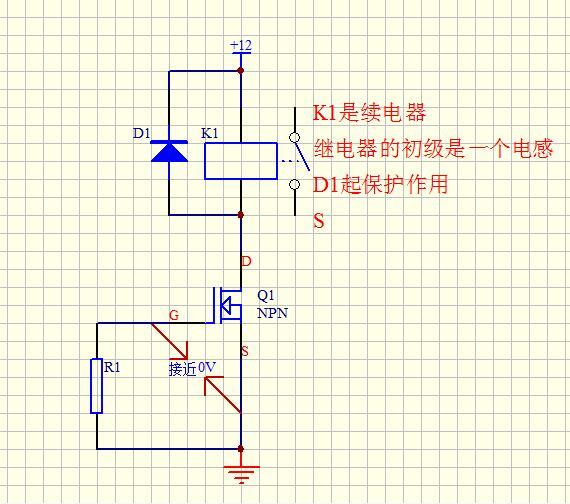

NPN型場效應管截止

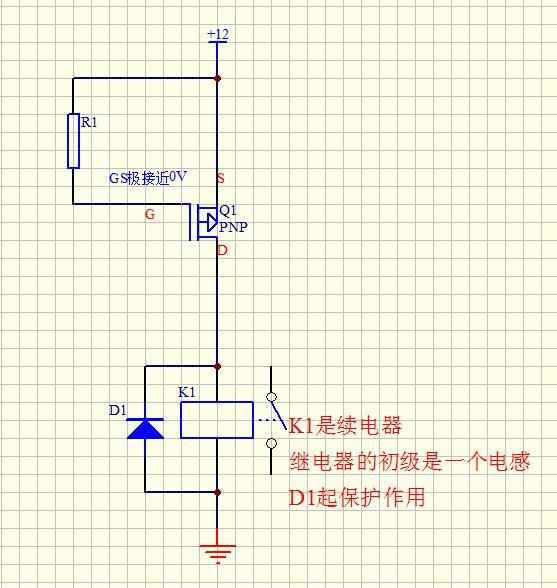

PNP型場效應管截止

場效應管是壓控型器件，是否可以使用非常大的驅動電阻驅動了？？？

首先，因為場效應管是壓控型器件，G極和S極之間就是兩塊平行極板，兩塊平行極板就會構成電容，所以極間電容是比較大的（所以在上面的關鍵參數有一個是極間電容）。我們知道，電容的電壓有一個建立的過程（參考我寫電容那篇文章），它取決于充電電流。而如果我們使用一個小電流去驅動，其電壓上升緩慢，勢必會在放大區（放大區時DS極相當于一個電阻，電阻值越大消耗功率越大）停留時間長，在高速變化的驅動信號下，甚至都沒有進入完全導通就關閉了，造成溫度升高，最后有可能燒毀場效應管

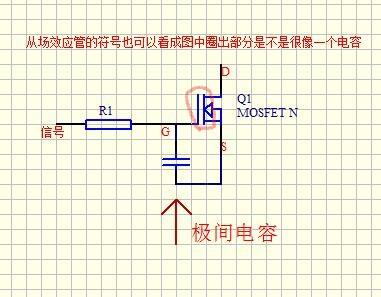

極間電容

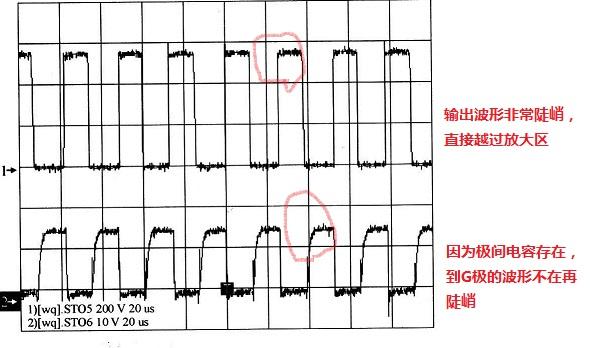

極間電容影響波形

所以，其驅動電流是由驅動信號的變化速度決定的，在變化很慢的情況下就使用大電阻（不能太大，太大電流小了容易受到干擾），而變化快時就使用小電阻（不能不用電阻，不用電阻直接連接非常容易造成異常振蕩）RC時間要小于很多倍的DS極導通時間，假如設計的DS導通時間時10mS，極間電容為1nF，則0.01S/0.000000001F = 10MΩ 我們選擇比它小很多的電阻就好了，比如100K

場效應管的應用

功率開關--場效應管因為其制造工藝不同，相同制造價格下，其擊DS極擊穿電壓普遍比三極管高，所以現再的中小功率開關電源大部分都使用場效應管做開關管。還有一類開關特性更好的器件IGBT，它結合了三極管和場效應管的優點，使用在更高的功率和更高的電壓下，比如電磁爐

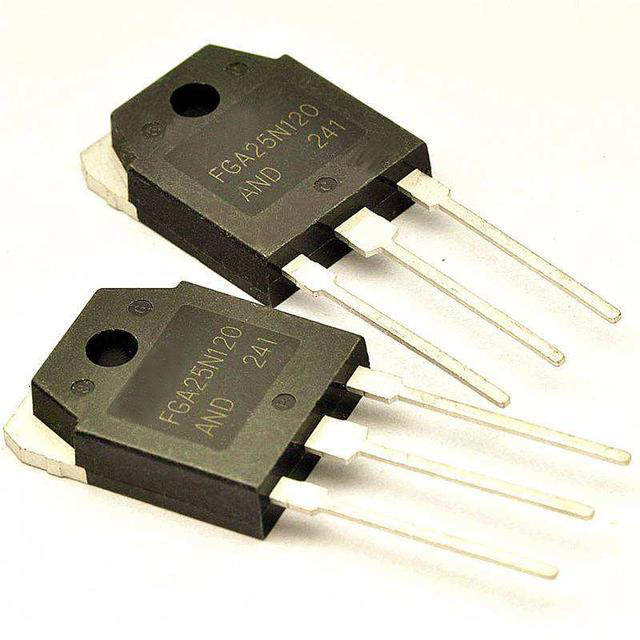

IGBT

同步整流--場效應管有一個特點，就是DS擊穿電壓越小，導通電阻越小（小到幾毫歐）。根據歐姆定律，我們知道，相同電流下，電阻越大，落在電阻兩端的電壓越高，電阻消耗的功率越大。在一些小電壓大電流情況下，我們就算使用肖特基二極管，其壓降也有零點幾伏，如果其電流達到幾十安時，消耗在二極管上的功耗將達到十幾瓦，而使用場效應管同步整流時，其消耗的功率非常小，可能一瓦都不到（導通電阻小）

信號放大--因其場效應管和三極管都具備放大特性，所以在有些場合使用場效應管做為放大管
