三極管功率放大器介紹

本章主要介紹三極管功率放大器。

分別為Class A放大器，Class B 放大器，Class C放大器。

Class A放大器與共E極放大器的比較：

共同點：都可以是對輸入信號進行放大，

不同點：(1)共E極放大器是小信號放大;而Class A放大器是最大程度上放大了輸入信號。

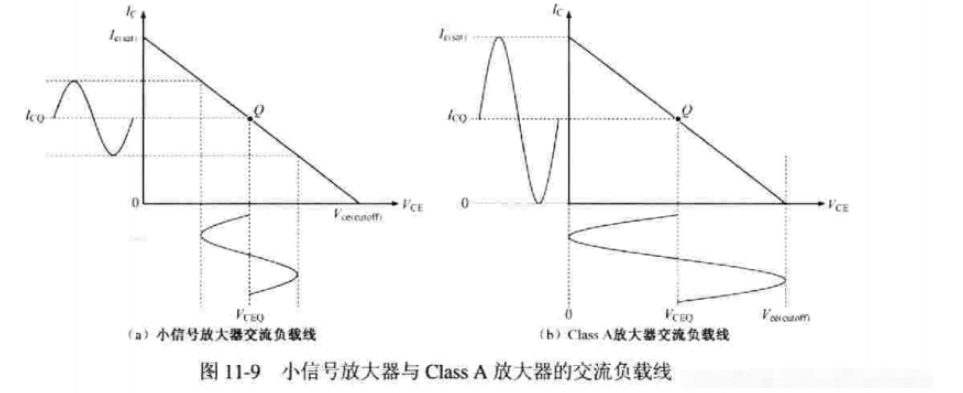

(2) 共E極放大器中，三極管的C極電流與C-E之間的電壓在各自的

靜態工作點附近工作;而Class A放大器的C極電流與C-E之間的電壓基本都在各 自的極限范圍內變化，從而達到輸入信號的最大放大。

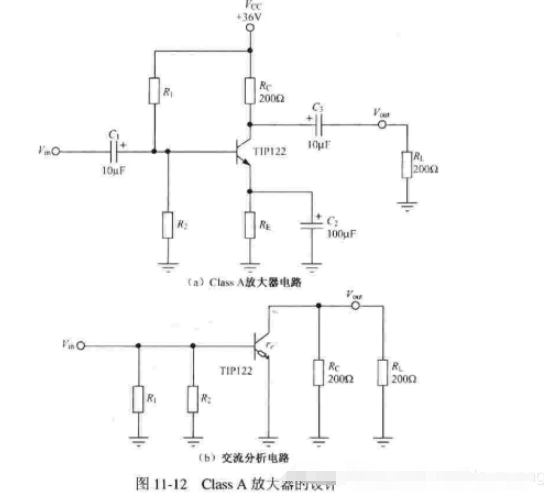

Class A放大器可以放大功率，但是放大效率不高，最理想的情況也就是25%

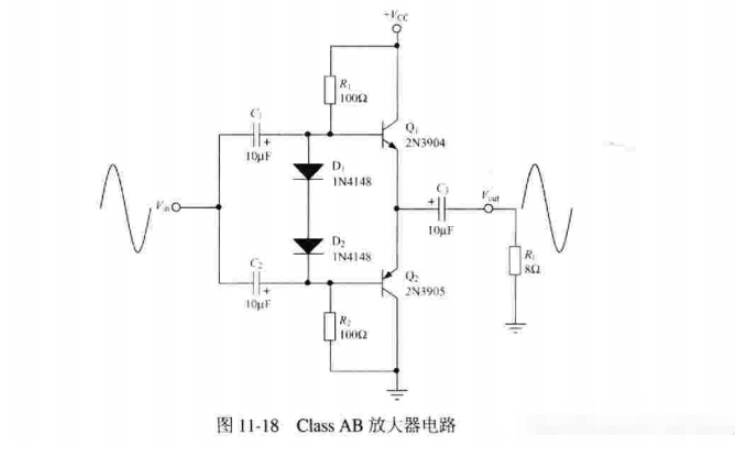

Class AB放大器是Class A放大器與Class B放大器的組合。兩者優點的結合。

Class AB放大器主要用在高保真音響中。

Class B放大器的特點是：其Q點在其交流負載線的最低端----截止點。

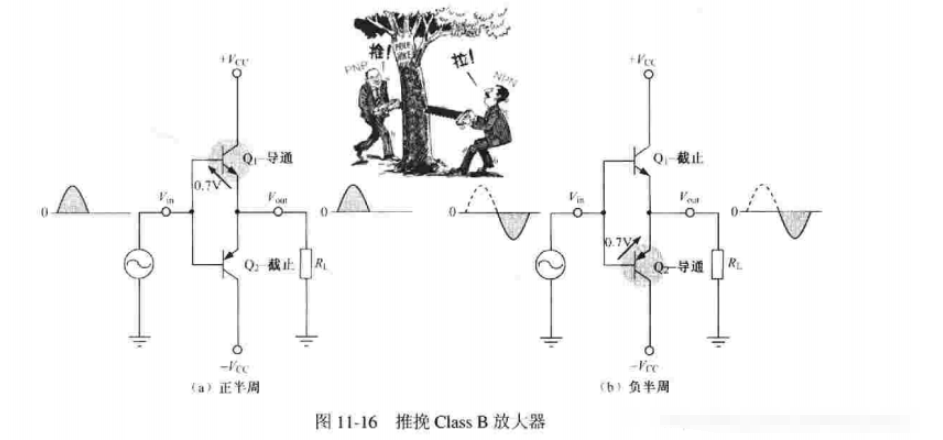

Class B放大器的電路圖與E極跟隨器的電路有些相似。

Class AB放大器的電壓增益基本為1.電流增益很大。
