        三極管封裝以及引腳定義

        返回列表來源:壹芯微 發布日期 2021-03-20 瀏覽:-

        三極管封裝以及引腳定義

        三極管

        三極管,全稱應為半導體三極管,也稱雙極型晶體管、晶體三極管,是一種控制電流的半導體器件其作用是把微弱信號放大成幅度值較大的電信號, 也用作無觸點開關。晶體三極管,是半導體基本元器件之一,具有電流放大作用,是電子電路的核心元件。三極管是在一塊半導體基片上制作兩個相距很近的PN結,兩個PN結把整塊半導體分成三部分,中間部分是基區,兩側部分是發射區和集電區,排列方式有PNP和NPN兩種。

        三極管引腳判斷

        三極管的腳位判斷,三極管的腳位有兩種封裝排列形式

        三極管是一種結型電阻器件,它的三個引腳都有明顯的電阻數據,測試時(以數字萬用表為例,紅筆+,黒筆-)我們將測試檔位切換至二極管檔,正常的NPN結構三極管的基極(B)對集電極(C)、發射極(E)的正向電阻是430Ω-680Ω(根據型號的不同,放大倍數的差異,這個值有所不同)反向電阻無窮大;正常的PNP 結構的三極管的基極(B)對集電極(C)、發射極(E)的反向電阻是430Ω-680Ω,正向電阻無窮大。集電極C對發射極E在不加偏流的情況下,電阻為無窮大。基極對集電極的測試電阻約等于基極對發射極的測試電阻,通常情況下,基極對集電極的測試電阻要比基極對發射極的測試電阻小5-100Ω左右(大功率管比較明顯),如果超出這個值,這個元件的性能已經變壞,請不要再使用。如果誤使用于電路中可能會導致整個或部分電路的工作點變壞,這個元件也可能不久就會損壞,大功率電路和高頻電路對這種劣質元件反應比較明顯。

        盡管封裝結構不同,但與同參數的其它型號的管子功能和性能是一樣的,不同的封裝結構只是應用于電路設計中特定的使用場合的需要。

        要注意有些廠家生產一些不規范元件,例如C945正常的腳位是BCE,但有的廠家出的此元件腳位排列卻是EBC,這會造成那些粗心的工作人員將新元件在未檢測的情況下裝入電路,導致電路不能工作,嚴重時燒毀相關聯的元器件,比如電視機上用的開關電源。

        在我們常用的萬用表中,測試三極管的腳位排列圖:

        先假設三極管的某極為“基極”,將黑表筆接在假設基極上,再將紅表筆依次接到其余兩個電極上,若兩次測得的電阻都大(約幾K到幾十K),或者都小(幾百至幾K),對換表筆重復上述測量,若測得兩個阻值相反(都很小或都很大),則可確定假設的基極是正確的,否則另假設一極為“基極”,重復上述測試,以確定基極。

        當基極確定后,將黑表筆接基極,紅表筆筆接其它兩極若測得電阻值都很少,則該三極管為NPN,反之為PNP

        判斷集電極C和發射極E,以NPN為例:

        把黑表筆接至假設的集電極C,紅表筆接到假設的發射極E,并用手捏住B和C極,讀出表頭所示C,E電阻值,然后將紅,黑表筆反接重測。若第一次電阻比第二次小,說明原假設成立.

        三極管各種封裝的引腳順序

        晶體三極管,是半導體基本元器件之一,具有電流放大作用,是電子電路的核心元件。在電子元件家族中,三極管屬于半導體主動元件中的分立元件。

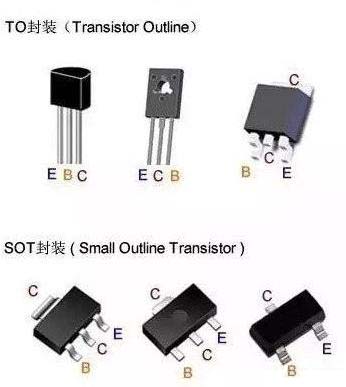

        三極管設計額定功率越大,其體積就越大,又由于封裝技術的不斷更新發展,所以三極管有多種多樣的封裝形式。當前,塑料封裝是三極管的主流封裝形式,其中“TO”和“SOT”形式封裝最為常見。

        三極管封裝以及引腳定義

        而關于管腳排列,不同品牌、不同封裝的三極管管腳定義不完全一樣的,一般地,有以上規律:

        規律一:對中大功率三極管,集電極明顯較粗大甚至以大面積金屬電極相連,多處于基極和發射極之間;

        規律二:對貼片三極管,面向標識時,左為基極,右為發射極,集電極在另一邊;

        三極管封裝以及引腳定義

        三極管的封裝形式和管腳識別

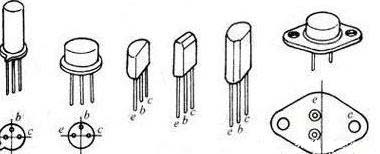

        常用三極管的封裝形式有金屬封裝和塑料封裝兩大類,引腳的排列方式具有一定的規律,如圖對于小功率金屬封裝三極管,按圖示底視圖位置放置,使三個引腳構成等腰三角形的頂點上,從左向右依次為e、b、c;對于中小功 。..

        常用三極管的封裝形式有金屬封裝和塑料封裝兩大類,引腳的排列方式具有一定的規律,如圖對于小功率金屬封裝三極管,按圖示底視圖位置放置,使三個引腳構成等腰三角形的頂點上,從左向右依次為e、b、c;對于中小功率塑料三極管按圖使其平面朝向自己,三個引腳朝下放置,則從左到右依次為e b c。

        三極管封裝以及引腳定義

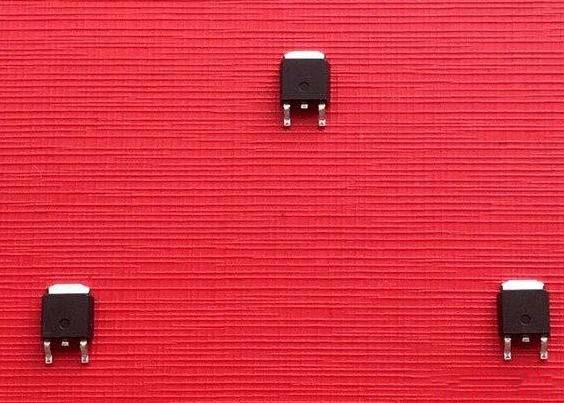

        目前,國內各種類型的晶體三極管有許多種,管腳的排列不盡相同,在使用中不確定管腳排列的三極管,必須進行測量確定各管腳正確的位置,或查找晶體管使用手冊,明確三極管的特性及相應的技術參數和資料。

        利用萬用表辨別三極管的三個電極

        三極管基極的判別:根據三極管的結構示意圖,我們知道三極管的基極是三極管中兩個PN結的公共極,因此,在判別三極管的基極時,只要找出兩個PN結的公共極,即為三極管的基極。具體方法是將萬用電表調至電阻檔的R×1k檔,先用紅表筆放在三極管的一只腳上,用黑表筆去碰三極管的另兩只腳,如果兩次全通,則紅表筆所放的腳就是三極管的基極。如果一次沒找到,則紅表筆換到三極管的另一個腳,再測兩次;如還沒找到,則紅表筆再換一下,再測兩次。如果還沒找到,則改用黑表筆放在三極管的一個腳上,用紅表筆去測兩次看是否全通,若一次沒成功再換。這樣最多測量12次,總可以找到基極。

        三極管類型的判別:

        三極管只有兩種類型,即PNP型和NPN型。判別時只要知道基極是P型材料還N型材料即可。當用多用電表R×1k擋時,黑表筆代表電源正極,如果黑表筆接基極時導通,則說明三極管的基極為P型材料,三極管即為NPN型。如果紅表筆接基極導通,則說明三極管基極為N型材料,三極管即為PNP型。

        硅管、鍺管的判別

        硅管和鍺管在特性上有很大不同,使用時應加以區別。我們知道,硅管和鍺管的PN結正向電阻是不一樣的,即硅管的正向電阻大,鍺管的小。利用這一特性就可以用萬用表來判別一只晶體管是硅管還是鍺管。

        判別方法如下:

        將萬用表撥到R*100擋或R*1K擋。測量二極管時,萬用表的正端接二極管的負極,負端接二極管的正極;測量NPN型的三極管時,萬用表的負端接基極,正端接集電極或發射極;測量PNP型的三極管時,萬用表的正端接基極,負端接集電極或發射極。按上述方法接好后,如果萬用表的表針指示在表盤的右端或靠近滿刻度的位置上(即阻值較小),那么所測的管子是鍺管;如果萬用表的表針在表盤的中間或偏右一點的位置上(即阻值較大),那么所測的管子是硅管。

        找出了基極b,另外兩個電極哪個是集電極c,哪個是發射極e呢?

        (1)對于NPN型三極管,穿透電流的測量電路如圖所示。根據這個原理,用萬用電表的黑、紅表筆顛倒測量兩極間的正、反向電阻Rce和Rec,雖然兩次測量中萬用表指針偏轉角度都很小,但仔細觀察,總會有一次偏轉角度稍大,此時電流的流向一定是:黑表筆→c極→b極→e極→紅表筆,電流流向正好與三極管符號中的箭頭方向一致(“順箭頭”),所以此時黑表筆所接的一定是集電極c,紅表筆所接的一定是發射極e。

        (2)對于PNP型的三極管,道理也類似于NPN型,其電流流向一定是:黑表筆→e極→b極→c極→紅表筆,其電流流向也與三極管符號中的箭頭方向一致,所以此時黑表筆所接的一定是發射極e,紅表筆所接的一定是集電極c。

        若在測量過程中,由于顛倒前后的兩次測量指針偏轉均太小難以區分時,就要“動嘴巴”了。具體方法是:在前兩次測量中,用兩只手分別捏住兩表筆與管腳的結合部,用嘴巴含住(或用舌頭抵住)基電極b,仍用“順箭頭,偏轉大”的判別方法即可區分開集電極c與發射極e。其中人體起到直流偏置電阻的作用,目的是使效果更加明顯。

        壹芯微科技針對二三極管,MOS管作出了良好的性能測試,應用各大領域,如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
