三極管放大電路及各電阻的作用

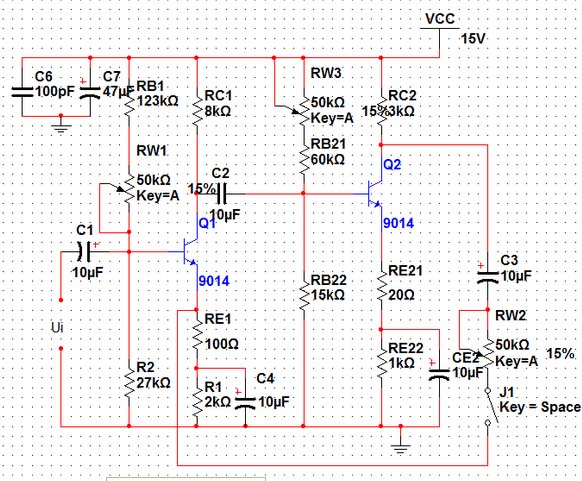

電路工作原理：

當J1開路時，電路中不存在級間負反饋，整個電路是由兩個單級共射放大電路組成。晶體管發射極的電阻由兩部分組成。其中并聯有電容器的電阻（R1，RE22）引入直流負反饋，用來穩定每個管的靜態工作點；未并聯電容的電阻（RE1，RE22）引入的反饋是交、直流電流串聯負反饋，使放大倍數穩定，輸入、輸出電阻增大。

計算公式：

第一級靜態工作點：

第二級靜態工作點：

連接J1 ，由RW2引入交流電壓串聯負反饋。

該反饋經C3隔直之后引出，無直流信號反饋，所以是交流反饋； 用瞬時極性法判別是負反饋； Uf取自Uo端，是電壓反饋；

Uf與Ui不在輸入級的同一點迭加，是串聯反饋
