三極管放大電路動態知識

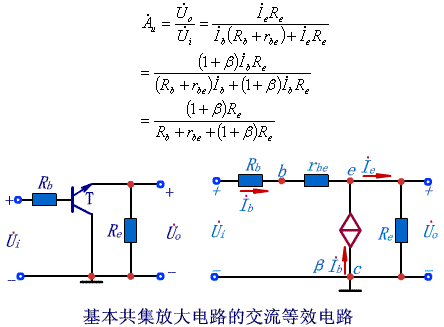

把圖所示的電路中的晶體管用共h參數等效模型取代便得到共集放大電路的交流等效電路，如下圖所示。

根據電壓放大倍數定義，可得

當  ，  ，  ，故稱共集放大電路為射極跟隨器。輸入與輸出電壓同相，且Uo<Ui，無電壓放大能力，但有電流放大。因為輸出電流為Ie，輸入電流為Ib，放大了  倍。

輸入電阻

可見，發射極電阻Re等效到基極回路時，將增大 倍，因此共集放大電路的輸入電阻比共射放大電路的輸入電阻大得多。

輸出電阻

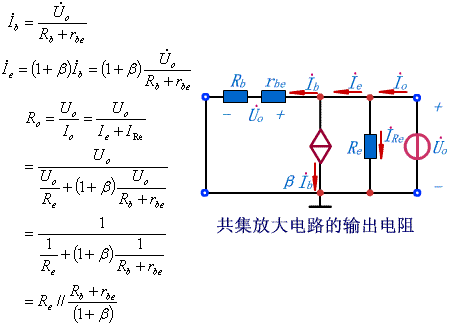

為了計算輸出電阻Ro，令輸入信號為零，在輸出端加交流電壓 ，求出交流電流 ，則輸出電阻Ro=Uo/Io，如右圖所示。

可見，基極回路電阻Rb等效到射極回路時，應減小到原來的1/(1+β)。通常Rb取值較小，rbe也多在幾百歐到幾場千歐，所以Ro可小到幾十歐。

共集放大電路輸入電阻大、輸出電阻小，因而從信號源索取的電流小而且帶負載能力強，所以常用于多級放大電路的輸入級和輸出級；也可用它連接兩電路，減少電路間直接相連所帶來的影響，起緩沖作用。
