三極管的基礎理論結束

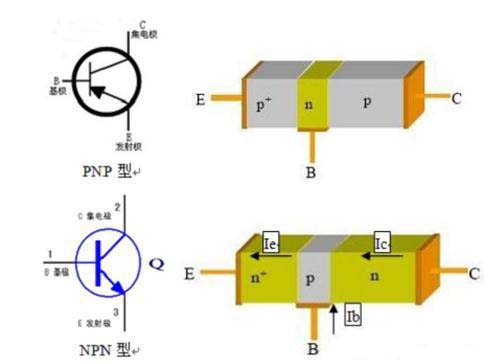

1、三極管按電極分，兩種類型：

二、基礎概念：

1、字母表示：基極b，集電極c，發射極e。基極電壓Ub、基極電位Vb、基極電流Ib；其他兩極類比Uc、Ue、Vc、Ve、Ic、Ie。（電壓U是電位V之差）

2、正偏：類比二極管，電流方向由P到N。也就是，陽極P的電位高于N的電位。

反偏：電流由N到P，N電位高于P。

3、NPN管：Ib控制C到E電流Ic,放大狀態時一般C極電位最高：Vc>Vb>Ve

PNP管:Ib控制E到C電流Ic，放大狀態時一般C極電位最低：Vc<><>

4、發射結：發射區e和基區b之間的pn結。

集電結：類比以上。

三、三種工作狀態：

1、放大狀態：發射結正偏，極電結反偏。即，NPN管：Uc>Ub>Ue.PNP管：Ue>Ub>Uc。Ube此時在0.5到0.7v的微小變化，都會使Ib大變，從而使Ic大變（Ic=β*Ib，線性比例）。此時可以測量電壓來知道處于放大狀態：例如放大狀態NPN硅管，電壓Ube=0.5到0.7v，0.7v<><>

2、飽和狀態：發射結、集電結都正偏。也即，NPN管：Ub>Ue,Ub>Uc.PNP管：Ue>Ub,Uc>Ub。放大狀態下特征：三極管電流Ib、Ic都很大，管壓降Uce很小，約等于0。這時，三極管內阻Rce極小，c到e極相當于短路，可以看做一根導線，但是也不完全是，因為還有些微壓降（硅管0.3v，鍺管0.1v）。此時，Ic大小與Uce無關，僅由Ib決定，Uce接近0v。Ib不論怎么變，Ic都不變，處于最大值。例如，NPN硅管飽和時，Ube=0.7v，Uce=0.3v。

3、截止狀態：發射結、集電結都反偏。此時，三極管電流Ib、Ic都約等于0，管壓降Uce很大，內阻Rce很大，可以看做ce間開路。例如，NPN管截止時，0≤Ube<>

PNP則電壓同以上NPN正負相反。

判斷工作中處于何種狀態，只需測量以上電壓值即可。例如測得0≤Ube<>
