三極管的輸入特性知識

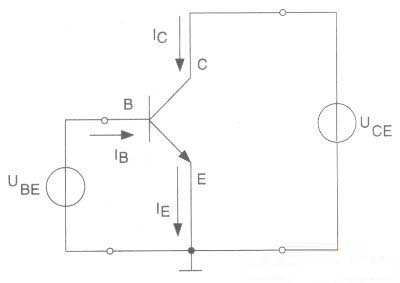

三極管在電路中的接法有3種形式：共發射極、共基極、共集電極。應用最多的是共發射極接法，即以發射極作為信號的公共參考點。所以輸入信號加在基極B與發射極E之間，輸出信號從集電極C與發射極E之間取得。以NPN型硅材料三極管為例，三極管接成如下圖。

UBE是輸入端電壓，它必須保證使發射結正偏，產生相應的基極電流lB。輸入特性就是研究UBE和lB之間的變化關系。我們當然應該考慮輸出端電壓UCE的存在會不會影響輸入端的特性，實驗證明，當三極管處于放大狀態時，即集電結處于反偏狀態時，UCE的變化基本上不影響輸入特性。

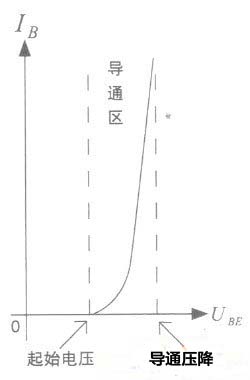

在研究PN結時已經了解到，PN結正向偏置時是導通的，而且正向偏壓越大，通過的電流也越大，它們之間的關系如下圖所示。但要注意“起始電壓”和“充分導通時電壓降”的存在，所以，PN結正常導通時，正向偏壓只能在一個小范圍內變動。

對硅材料管來說，大約在0.7V上下，對鍺材料管來說，大約在0.3V上下。三極管的輸入特性，實際上就是發射結的正向特性，所以UBE和lB之間的關系也就如下圖所示。硅材料管UBE必須在0.7V左右，鍺材料管UBE必須在0.3V左右。在導通范圍內，UBE可以控制IB。UBE升高，IB增大；UBE出現變化，IB則隨之有相應的變化。
