一、基本概念

它最主要的功能是電流放大（模擬電路）和開關作用（數字電路）。

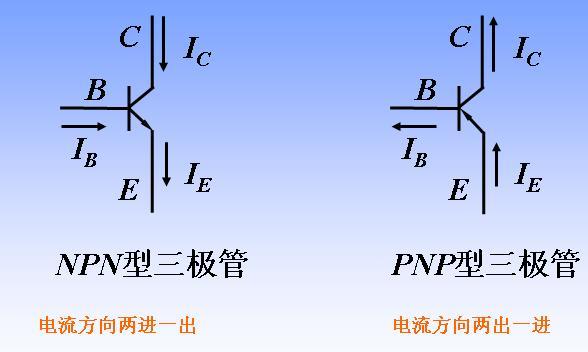

三極管由兩個PN結構成，共用的一個電極成為三極管的基極(用字母b表示)。其他的兩個電極成為集電極(用字母c表示)和發射極(用字母e表示)。由于不同的組合方式，形成了一種是NPN型的三極管，另一種是PNP型的三極管。

三極管大都是塑料封裝或金屬封裝，常見三極管的外觀，有一個箭頭的電極是發射極，箭頭朝外的是NPN型三極管，而箭頭朝內的是PNP型。實際上箭頭所指的方向是電流的方向。

符號的第一部分“3”表示三極管。符號的第二部分表示器件的材料和結構：A——PNP型鍺材料；B——NPN型鍺材料；C——PNP型硅材料；D——NPN型硅材料。符號的第三部分表示功能：U——光電管；K——開關管；X——低頻小功率管；G——高頻小功率管；D——低頻大功率管；A——高頻大功率管。另外，3DJ型為場效應管，BT打頭的表示半導體特殊元件。如：3DG12B、3AX21。

三極管最基本的作用是放大作用，它可以把微弱的電信號變成一定強度的信號，當然這種轉換仍然遵循能量守恒，它只是把電源的能量轉換成信號的能量罷了。三極管有一個重要參數就是電流放大系數 b。當三極管的基極上加一個微小的電流時，在集電極上可以得到一個是注入電流b 倍的電流，即集電極電流。集電極電流隨基極電流的變化而變化，并且基極電流很小的變化可以引起集電極電流很大的變化，這就是三極管的放大作用。

三極管還可以作電子開關，配合其它元件還可以構成振蕩器。

二、三極管的分類

1)按PN結的組合方式可分為NPN型和PNP型；
2)按材料可分為鍺三極管和硅三極管；
3)按工作頻率可分為高頻三極管（fa≥3MHz）和低頻三極管（fa＜3MHz）；
4)按功率可分為大功率管（PC≥1W）和小功率三極管（PC＜1W）

5)按用途課分為普通放大三極管和開關三極管等。

三、三極管的電流放大作用

1)三極管放大的外部條件：外加電源的極性應使發射結處于正向偏置狀態，而集電結處于反向偏置狀態。
2)電流分配規律 Ie=Ic+Ib

3)三極管電流放大的實質是以基極電流IB的微小變化控制集電極電流IC的較大變化。

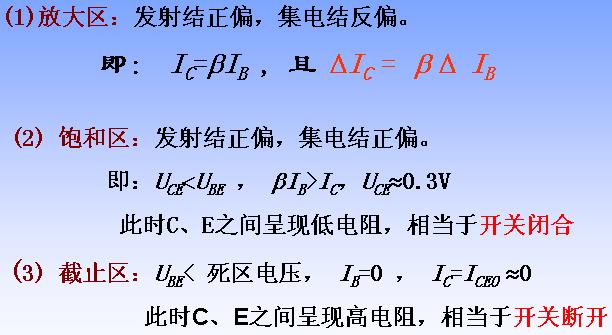

四、三極管輸出特性

1) 三極管工作在飽和與截止區時，具有“開關”特性，可應用于脈沖數字電路中，起開關作用；

2) 三極管工作在放大區時，可應用在模擬電路中，起放大作用；

3) 所以三極管具有“開關”和“放大”兩大功能。

五、測試工作狀態

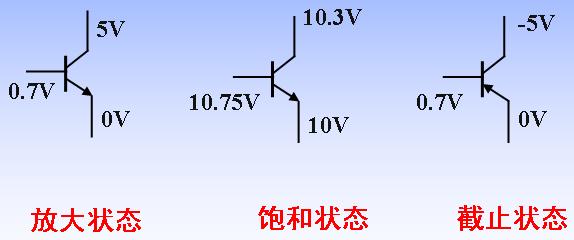

測量三極管引腳對地電壓，可判斷管子的工作狀態：

1) NPN管 —— Vc＞Vb＞Ve，
PNP管 —— Vc＜Vb＜Ve。處于放大狀態。
2) 若測的三極管的集電極對地電壓Vc接近電源電壓Vcc，則表明管子處于截止狀態(開關斷開)。

3) 若測的三極管的集電極對地電壓Vc接近零（硅管小于0.7V，鍺管小于0.3V），則表明管子處于飽和狀態(開關閉合)。

判斷步驟及方案：

1) 先量出C、B、E各點對地的電壓，2) 如果Uce<Ube,則處于飽和狀態，3) NPN管 —— Vc＞Vb＞Ve，PNP管 —— Vc＜Vb＜Ve。處于放大狀態。

4) 否則處于截止狀態

例子如下：

2TY 是8550 PNPSOT23
J3Y是8050 NPNSOT23
這不是高頻管，一般用在小功率的電源電路，如小電流電源開關管，充電電路開關管等，分別測BE極和BC極的二極管導通電壓為0.6V左右是好的，
高頻放大用9018 NPNSOT23
