怎么用4個二極管做一個整流電路，首先我們要分辨一下二極管的正負極。

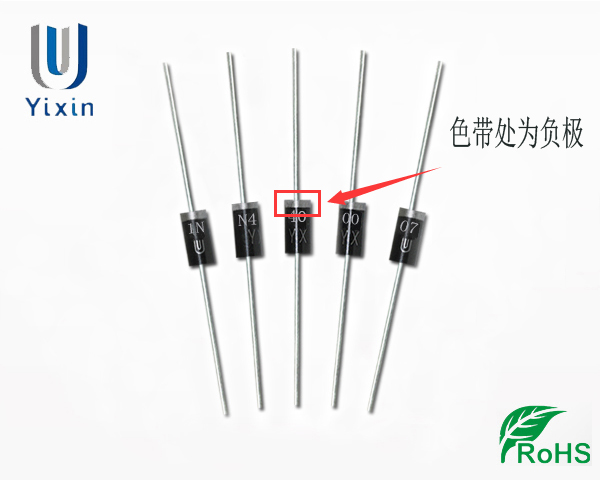

整流二極管從上圖可以看出，整流二極管的一端有白色的銀邊，這端為負極。它的特性是正向導通反向截止，所以可以用萬用表的二極管檔直接判斷好壞。

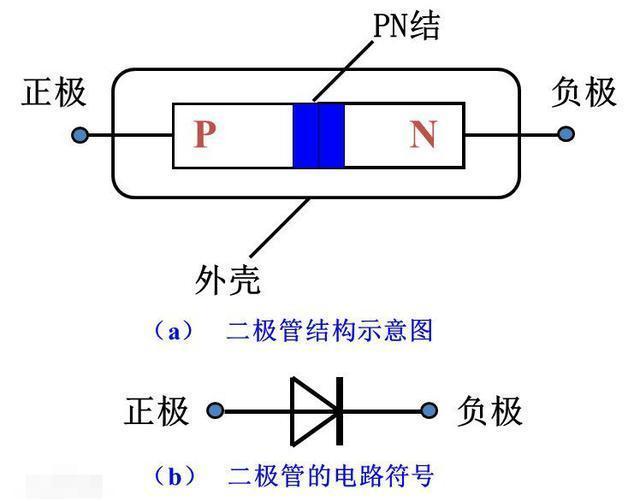

二極管的圖形符號（a）這個是二極管的內部結構示意圖，包含一個PN結有正負極，（b）圖是它的電路符號，注意區分正負極。怎么利用4個二極管做一個整流電路呢？

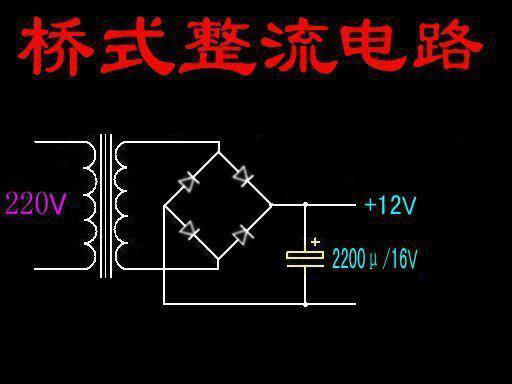

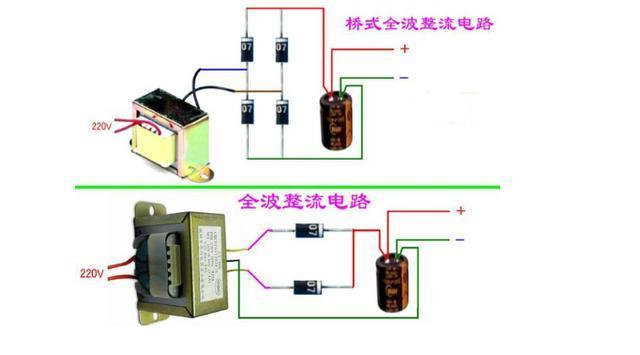

橋式整流電路這個是橋式整流電路的電路圖，我們看一下這四個二極管是怎么連接的？根據圖形符號連接實物圖應該是這樣的。

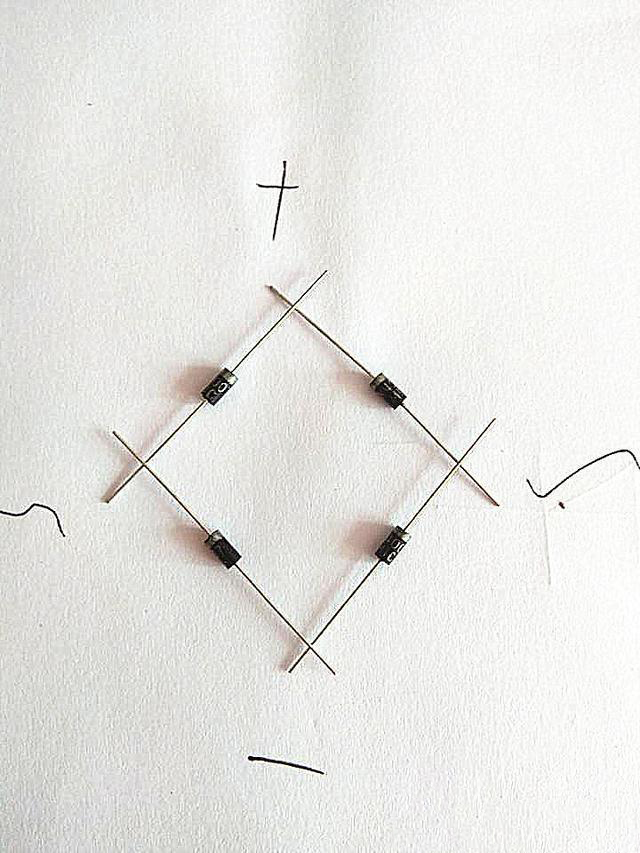

實物連接連接技巧：4個二極管分兩組，兩個兩個串一起，即一個二極管正極接另一個二極管負極，然后把二組串好的二極管并聯，也就是正接正負接負。接點：兩個正極是輸出的負極端，兩個負極是輸出的正極端，剩余兩個接點是輸入的交流端。

整流橋堆還有一些整流橋堆，其實是封裝的4個二極管，它的連接方式都是相同的。

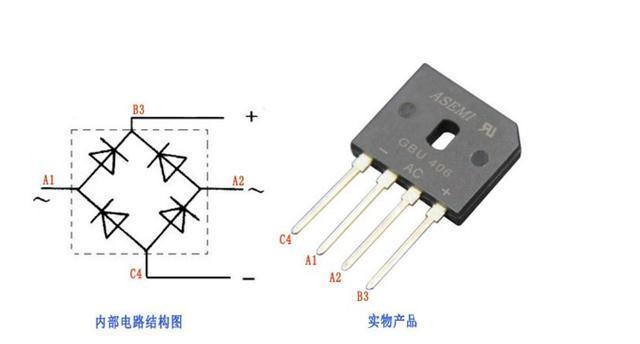

內部連接圖
