三極管的封裝及引腳識別

三極管的封裝形式是指三極管的外形參數，也就是安裝半導體三極管用的外殼。材料方面，三極管的封裝形式主要有金屬、陶瓷和塑料形式；結構方面，三極管的封裝為TO×××，×××表示三極管的外形；裝配方式有通孔插裝（通孔式）、表面安裝（貼片式）和直接安裝；引腳形狀有長引線直插、短引線或無引線貼裝等。常用三極管的封裝形式有TO－92、TO－126、TO－3、TO－220TO等。

國產晶體管按原部標規定有近30種外形和幾十種規格，其外形結構和規格分別用字母和數字表示，如TO－162、TO－92等。

晶體管的外形及尺寸如圖1所示。

圖1?晶體管的外形及尺寸

1??封裝

1、金屬封裝

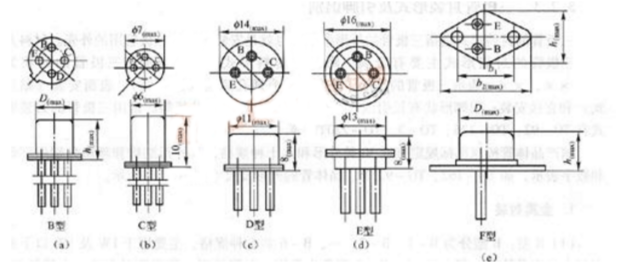

B型：B型分為B－1、B－2、…、B－6共6種規格，主要用于1W及1W以下的高頻小功率晶體管，其中B－1、B－3型最為常用。引腳排列：管底面對自己，由管鍵起，按順時針方向依次為E、B、C、D（接地極）。其封裝外形如圖2（a）所示。

（2）C型：引腳排列與B型相同，主要用于小功率。其封裝外形如圖2（b）所示。

（3）D型：外形結構與B型相同。引腳排列：管底面對自己，等腰三角形的底面朝下，按順時針方向依次為E、B、C。其封裝外形如圖2（c）所示。

（4）E型：引腳排列與D型相同，封裝外形如圖3（d）所示。

（5）F型：該型分為F－0、F－1～F－4共5種規格，各規格外形相同而尺寸不同，主要用于低頻大功率管封裝，使用最多的是F－2型封裝。引腳排列：管底面對自己，小等腰三角形的庵面朝下，左為E，右為B，兩固定孔為C。其封裝外形如圖2（e）所示。

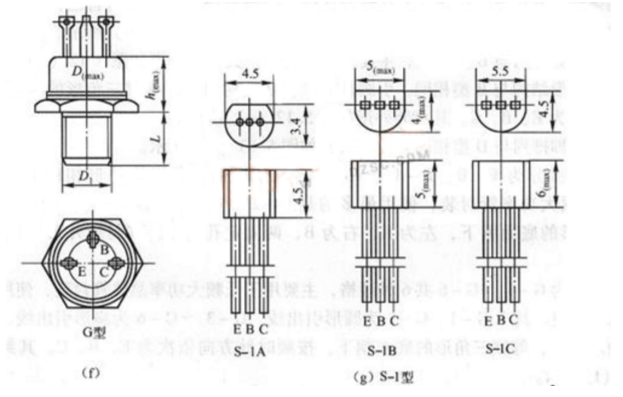

（6）G型：分為G－1～G－6共6種規格，主要用于低頻大功率晶體管封裝，使用最多的是G－3、G－4型。其中G－1、G－2為圓形引出線，G－3～G－6為扁形引出線。引腳排列：管底面對自己，等腰三角形的底面朝下，按順時針方向依次為E、B、C。其封裝外形如圖2（f）所示。

2.塑料封裝

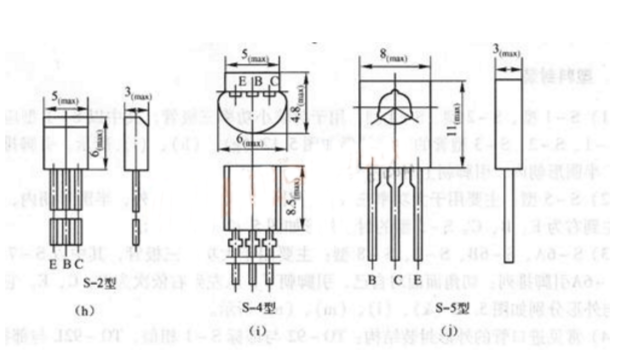

（1）S－1型、S－2型、S－4型：用于封裝小功率三極管，其中以S－1型應用最為普遍。S－1、S－2、S－3型管的封裝外形如圖2（g）、（h）、（i）所示。引腳排列：平面朝外，半圓形朝內，引腳朝上時從左到右為E、B、C。

（2）S－5型：主要用于大功率三極管。引腳排列：平面朝外，半圓形朝內，引腳朝上時從左到右為E、B、C。S－5型的封裝外形如圖2（j）所示。

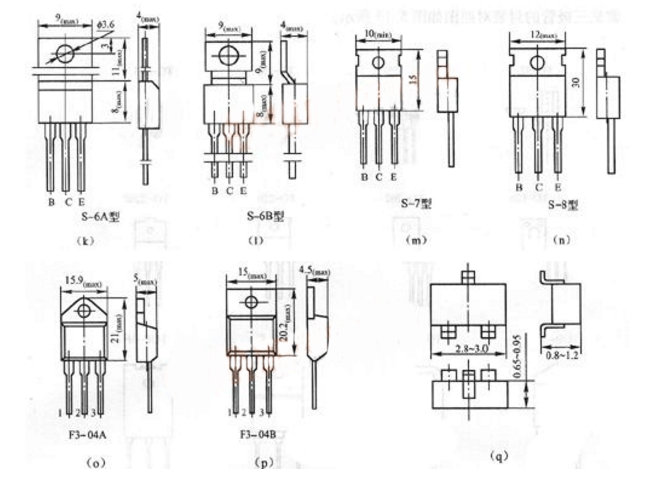

（3）S－6lA、S－6B、S－7、S－8型：主要用于大功率三極管，其中以S－7型最為常用。S－6A引腳排列：切角面面對自己，引腳朝下，從左到右依次為B、C、E。它們的引腳排列與外形分別如圖5.12（k）、（l）、（m）、（n）所示。

（4）常見進口管的外形封裝結構：TO－92與部標S－1相似，TO－92L與部標S－4相似，TO126與S－5相似，TO-202與部標S－7相似。

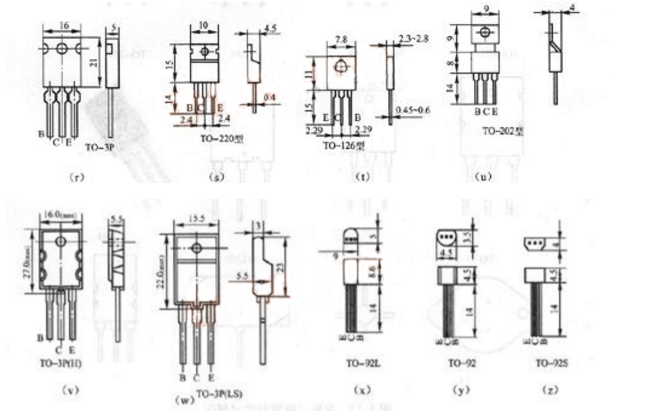

圖2?晶體管的外形及尺寸（續）

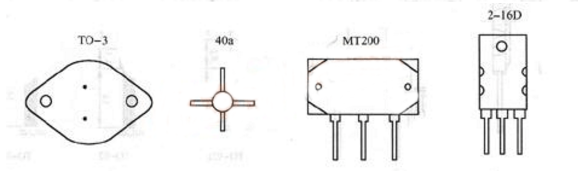

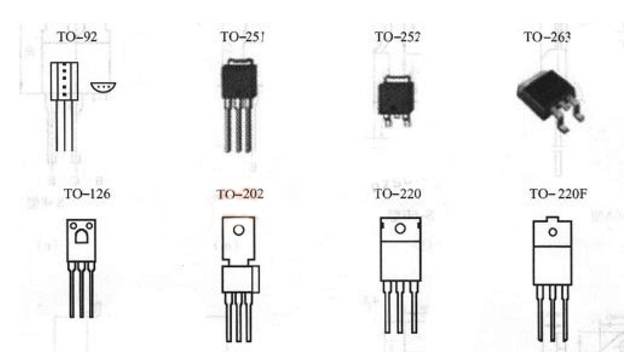

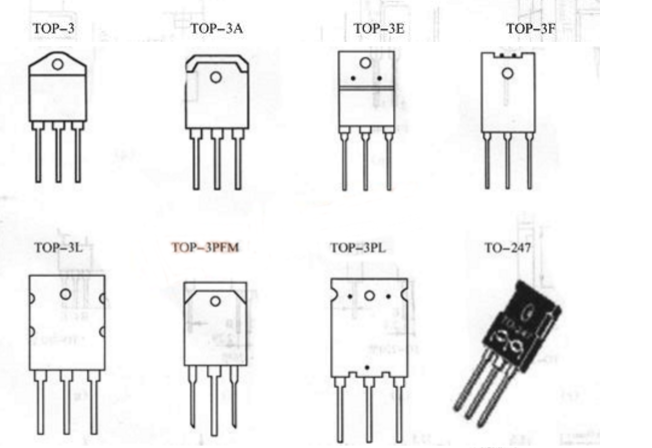

常見三極管的封裝對照圖如圖3所示。

圖3?常見三極管封裝對照圖
