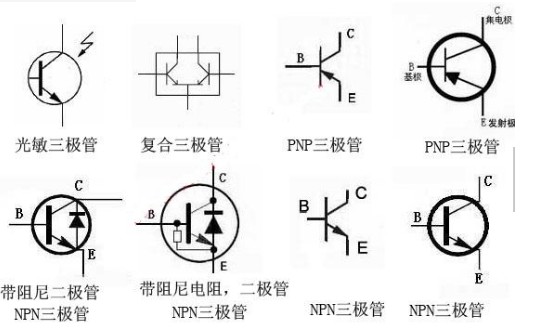

壹芯微作為國內專業生產二三極管的生產廠家,生產技術已經是非常的成熟,進口的測試儀器,可以很好的幫組到客戶朋友穩定好品質,也有專業的工程師在把控穩定質量,協助客戶朋友解決一直客戶自身解決不了的問題,每天會分享一些知識或者客戶的一些問題,今天我們分享的是,大功率三極管的符號大全與技術知識,請看下方

1、按功率分：小功率：功率在1W以下中功率：1-10W；大功率：10W以上。2、三極管，全稱應為半導體三極管，也稱雙極型晶體管、晶體三極管，是一種控制電流的半導體器件·其作用是把微弱信號放大成幅度值較大的電信號， 也用作無觸點開關。晶體三極管，是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，排列方式有PNP和NPN兩種。

三極管的分類

a;按頻率分：高頻管和低頻管

b;按功率分：小功率管，中功率管和的功率管

c;按機構分：PNP管和NPN管

d;按材質分：硅管和鍺管

e;按功能分：開關管和放大

三極管的主要技術指標

電流放大系數β

電流放大系數是電流放大倍數，用來表示三極管的放大能力。根據三極管工作狀態不同，電流放大系數又分為直流放大系數和交流放大系數。

直流放大系數是指在靜態無輸人變化信號時，三極管集電極電流IC和基極電流IB的比值，故又稱為直流放大倍數或靜態放大系數，一般用hFE或β表示。

交流電流放大系數也稱動態電流放大系數或交流放大倍數，是指在交流狀態下，三極管集電極電流變化量與基極電流變化量的比值，一般用β′表示。β′是反映三極管放大能力的重要指標。

盡管β和β′的含義不同，但在小信號下β≈β′，因此在計算時兩者取相同值。

2.耗散功率PCM

耗散功率也稱集電極最大允許耗散功率PCM，是指三極管參數變化不超過規定允許值時的最大集電極耗散功率。耗散功率與三極管的最高允許結溫和集電極最大電流有密切關系。使用三極管時，三極管實際功耗不允許超過PCM，否則會造成三極管因過載而損壞。

3.頻率特性

三極管的電流放大系數與工作頻率有關，如果三極管超過了工作頻率范圍，則會造成放大能力降低甚至失去放大作用。

三極管的頻率特性參數包括特征頻率fT和最高振蕩頻率fM。

（1）特征頻率fT：三極管的工作頻率超過截止頻率時，其電流放大系數β將隨著頻率的升高而下降。特征頻率是指β降為1時三極管的工作頻率。

（2）最高振蕩頻率fM：最高振蕩頻率是指三極管的功率增益降為1時所對應的頻率。

4.集電極最大電流ICM

集電極最大電流是指三極管集電極所允許通過的最大電流。集電極電流IC上升會導致三極管的β下降，當β下降到正常值的2/3時，集電極電流即為ICM。

5.最大反向電壓

最大反向電壓指三極管在工作時所允許加的最高工作電壓。最大反向電壓包括集電極一發射極反向擊穿電壓UCEO、集電極一基極反向擊穿電壓UCBO及發射極—基極反向擊穿電壓UEBO.

6.反向電流

三極管的反向電流包括集電極—基極之間的反向電流ICBO和集電極—發射極之間的反向電流ICEO.
