色環電阻分為五環與四環-區別是什么

色環電阻

色環電阻是電子電路中最常用的電子元件，色環電阻就是在普通的電阻封裝上涂上不一樣的顏色的色環，用來區分電阻的阻值。保證在安裝電阻時不管從什么方向來安裝，都可以清楚的讀出它的阻值。色環電阻的基本單位有：歐姆（Ω）、千歐（KΩ）、兆歐（MΩ）。1兆歐（MΩ）=1000千歐（KΩ）=1000000歐（Ω）。

平常使用的色環電阻可以分為四環和五環，通常用四環。其中四環電阻前二環為數字，第三環表示阻值倍乘的數，最后一環為誤差；五環電阻前三環為數字，第四環表示阻值倍乘的數，最后一環為誤差。誤差通常也是金、銀和棕三種顏色，金的誤差為5%，銀的誤差為10%，棕色的誤差為1%，無色的誤差為20%，另外偶爾還有以綠色代筆誤差的，綠色的誤差為0.5%。精密電阻通常用于軍事，航天等方面。

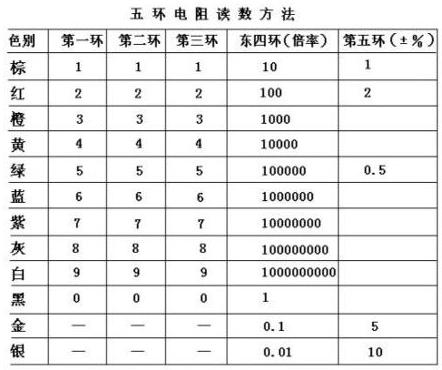

色環電阻分為五環和四環，有四種顏色的為四環電阻，五種顏色標在電阻體上的為五環電阻，下來我們來看下認識下五環電阻的表格，大家一定要熟記這個表格，下面的電阻將嚴格按這個表格進行讀數操作，這個表格是要背下來的。

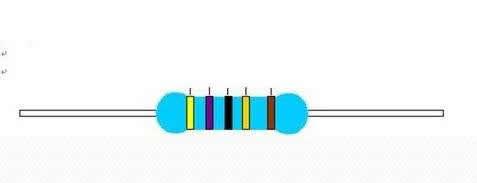

掌握了上面的表格后，現在我們來讓大家認識五環電阻如何來進行讀數操作，首先我們要知道哪個是第一位數，大家看下圖，顏色有五種，所以是五環，我們要根據五環的表格來進行讀數，然后我們要知道哪個是第一色環，大家看下區別在哪，一邊四種顏色的距離靠得近，另一色環就離得遠一些，所以我們從左到右，就知道第一色環為黃色，依次為紫色，黑色，橙色，棕色。

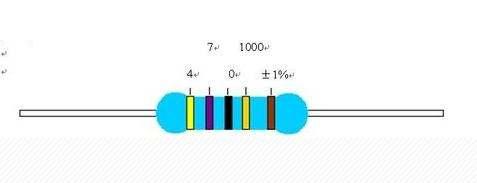

所以呢黃色在第一環就是4，第二環紫色為7，第三環黑色是0，第四環就是乘積了10的3次方也就是1000，第五環是誤差了棕色為±1%，現在我們來計算出來阻值是多少470*1000=470K，然后誤差是±1%，所以阻值的范圍是在465.3K——474.7K之間阻值都是正常的。

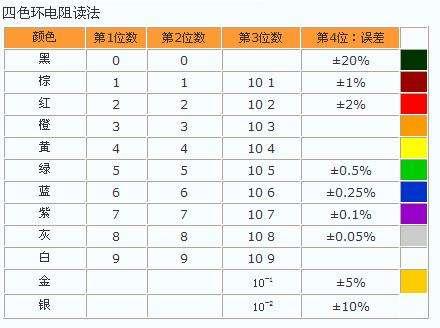

下面的是四環電阻的表格的顏色標識以及讀法。

掌握了上面的表格后，現在我們來讓大家認識四環電阻如何來進行讀數操作，了解了五環的操作后，四環的操作也是比較簡單的，首先四環和五環的區別在于，少了一環為有效數學而已，其它的讀法差不多，按照上面的表格操作就好了，我們知道第一位顏色是紅色，依次為紅色，黑色，橙色。

所以呢紅色在第一環就是2，第二環紅色為2，第三環黑色是乘積10的0次方也就是1，第五環是誤差了金色為±5%，現在我們來計算出來阻值是多少22*1=22歐，然后誤差是±5%，所以阻值的范圍是在20.9R——23.1R之間阻值都是正常的。

四色環電阻

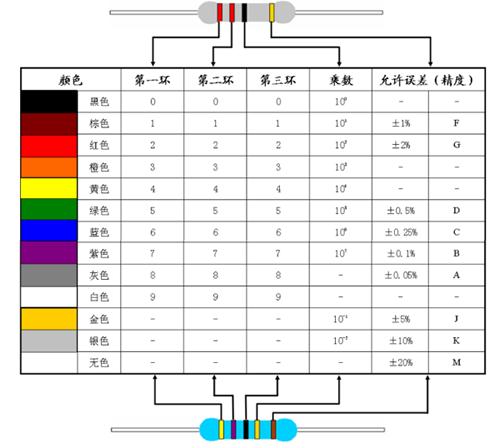

四色環電阻就是指用四條色環表示阻值的電阻，從左向右數，如圖所示。第色環電阻識別一道色環表示阻值的最大一位數字；第二道色環表示阻值的第二位數字；第三道色環表示阻值倍乘的數；第四道色環表示阻值允許的偏差（精度）。

例如一個電阻的第一環為紅色（代表2）、第二環為紫色（代表7）、第三環為棕色（代表10倍）、第四環為金色（代表±5%），那么這個電阻的阻值應該是270Ω，阻值的誤差范圍為±5%。

五色環電阻

五色環電阻就是指用五條色環表示阻值的電阻，從左向右數，如圖所示。第一道色環表示阻值的最大一位數字；第二道色環表示阻值的第二位數字；第三道色環表示阻值的第三位數字；第四道色環表示阻值的倍乘數；第五道色環表示誤差范圍。

例如以個五色環電阻，第一環為紅（代表2）、第二環為紅（代表2）、第三環為黑（代表0）、第四環為黑（代表1倍）、第五環為棕色（代表±1%），則其阻值為220Ω&TImes;1=220Ω，誤差范圍為±1%。

六色環電阻六色環電阻就是指用六色環表示阻值的電阻，如圖所示，六色環電阻前五色環與五色環電阻表示方法一樣，第六色環表示該電阻的溫度系數。

五環和四環的區別是什么

五條色環的電阻器叫精密電阻器。它與四條色環的電阻器的區別是：五條色環的前三環表示有效數字，第四環為在前三環后邊加O的個數。另外五條色環的電阻器表示誤差的第五環顏色比四環電阻器誤差環的顏色要多好幾個，即棕：±1%，紅：±2%，綠：±0.5%，藍：±0.25%，紫：±0.1%，金：±5%，銀：±10%。例如：某五環電阻器的顏色分別為紅、紫、棕、紅、棕，則這個電阻器的阻值為27100Ω=27.1kΩ。誤差為±1%。
