接地電阻為什么不能過大與過大的危害

接地電阻的概念

接地電阻就是電流由接地裝置流入大地再經大地流向另一接地體或向遠處擴散所遇到的電阻，它包括接地線和接地體本身的電阻、接地體與大地的電阻之間的接觸電阻以及兩接地體之間大地的電阻或接地體到無限遠處的大地電阻。接地電阻大小直接體現了電氣裝置與“地”接觸的良好程度，也反映了接地網的規模。

在具有電阻、電感和電容的電路里，對交流電所起的阻礙作用叫做阻抗。阻抗常用Z表示。阻抗由電阻、感抗和容抗三者組成，但不是三者簡單相加。阻抗的單位是歐。在直流電中，物體對電流阻礙的作用叫做電阻，世界上所有的物質都有電阻，只是電阻值的大小差異而已。電阻很小的物質稱作良導體，如金屬等；電阻極大的物質稱作絕緣體，如木頭和塑料等。還有一種介于兩者之間的導體叫做半導體，而超導體則是一種電阻值幾近于零的物質。但是在交流電的領域中則除了電阻會阻礙電流以外，電容及電感也會阻礙電流的流動，這種作用就稱之為電抗，意即抵抗電流的作用。

電容及電感的電抗分別稱作電容抗及電感抗，簡稱容抗及感抗。它們的計量單位與電阻一樣是歐姆，而其值的大小則和交流電的頻率有關系，頻率愈高則容抗愈小感抗愈大，頻率愈低則容抗愈大而感抗愈小。此外電容抗和電感抗還有相位角度的問題，具有向量上的關系式，因此才會說：阻抗是電阻與電抗在向量上的和。對于一個具體電路，阻抗不是不變的，而是隨著頻率變化而變化。在電阻、電感和電容串聯電路中，電路的阻抗一般來說比電阻大。也就是阻抗減小到最小值。在電感和電容并聯電路中，諧振的時候阻抗增加到最大值，這和串聯電路相反。

綜上所述，接地電阻之越大，就表示，對電流通過的阻礙越大，接地電阻設定為不大于某個特定值得情況，是因為在雷擊或其他情況造型瞬態大電流泄放過程中，接地電阻的阻抗影響泄流的成果。

接地電阻的測量方法

影響接地電阻的因素很多：接地極的大小（長度、粗細）、形狀、數量、埋設深度、周圍地理環境（如平地、溝渠、坡地是不同的）、土壤濕度、質地等等。為了保證設備的良好接地，利用儀表對接地電阻進行測量是必不可少的。

接地電阻的測量方法可分為：電壓電流表法、比率計法和電橋法。按具體測量儀器及布極數可分為：手搖式地阻表法、鉗形地阻表法、電壓電流表法、三極法和四極法。

在測接地電阻時，有些因素造成接地電阻不準確：

（1）地網周邊土壤構成不一致，地質不一，緊密、干濕程度不一樣，具有分散性，地表面雜散電流、特別是架空地線、地下水管、電纜外皮等等，對測試影響特別大。解決的方法：取不同的點進行測量，取平均值。

（2）測試線方向不對，距離不夠長。解決的方法：找準測試方向和距離。

（3）輔助接地極電阻過大。解決的方法：在地樁處潑水或使用降阻劑降低電流極的接地電阻。

（4）測試夾與接地測量點接觸電阻過大。解決的方法：將接觸點用銼刀或砂紙磨光，用測試線夾子充分夾好磨光觸點。

（5）干擾影響。解決的方法：調整放線方向，盡量避開干擾大的方向，使儀表讀數減少跳動。

（6）儀表使用問題。電池電量不足，解決的方法：更換電池。

（7）儀表精確度下降。解決的方法：重新校準為零。

接地電阻的測試值的準確性，是判斷接地是否良好的重要因素之一。測試值一旦不準確，要不浪費人力物力（測值偏大），要不就會給接地設備帶來安全隱患（測值偏小）。

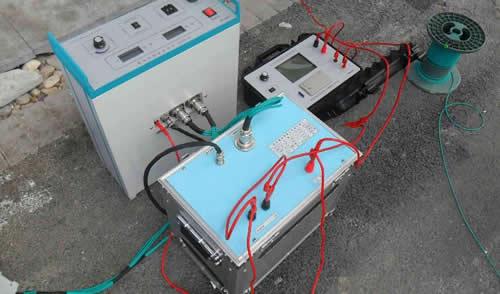

接地電阻測量儀器

（1）接地電阻的測量工作有時在野外進行，因此，測量儀表應堅固可靠，機內自帶電源，重量輕、體積小，并對惡劣環境有較強的適應能力。

（2）大于20dB以上的抗干擾能力，能防止土壤中的雜散電流或電磁感應的干擾。

（3）儀表應具有大于500kW的輸入阻抗，以便減少因輔助極棒探針和土壤間接觸電阻引起的測量誤差。

（4）儀表內測量信號的頻率應在25Hz～1kHz之間，測量信號頻率太低和太高易產生極化影響，或測試極棒引線間感應作用的增加，使引線間電感或電容的作用，造成較大的測量誤差，即布極誤差。

（5）在耗電量允許的情況下，應盡量提高測試電流，較大的測試電流有利于提高儀表的抗干擾性能。

（6）儀表應操作簡單，讀數最好是數字顯示，以減少讀數誤差。

接地電阻阻值過大的危害

（1）變壓器接地線接地電阻阻值過大，如同時伴有低壓相線絕緣損壞而接地（例如L1相線接地），這時變壓器接地線中將有電流流過，L1相電壓加在大地和接地電阻上，接地電阻阻值越大，接地電阻上的分壓就越大。這時，如果有人誤觸變壓器接地線或中性線以及變壓器外殼，人體將和接地電阻形成并聯，那么加在人體上的電壓就會導致人身觸電。

（2）當變壓器三相四線中的中性線接地電阻阻值過大或中性線斷線時，此時由于三相負載的不平衡，變壓器中性點將發生偏移，接地點電位不為零，使得有的相電壓升高而燒毀用電設備。

（3）當接地電阻阻值過大，同時變壓器批避雷器不能正常對地放電，致使避雷器或變壓器燒毀。

變壓器接地電阻阻值過大的原因

（1）接地裝置的材料不合格。由于接地體埋設不規范，安裝工藝不合格，接地體與接地線接頭連接松動，大地過于干燥等原因，均有可能造成接地電阻阻值過大。

（2）由于對變壓器接地線作用的重要性認識不足，中性線截面積選擇過小，或由于外力的破壞、接地線被盜等原因，都有可能導致接地線斷線或接地電阻阻值過大。

防止接地電阻過大的預防措施

（1）嚴格施工工藝，規范接地體的埋設。接地裝置一般由鋼管、角鋼、扁鋼及鋼絞線等材料制成。埋設深度應不小于0.5~0.8m。接地裝置的施工一般應和基礎施工同時進行，具體要求如下。

①接地槽的深度應符合設計要求，一般為0.5~0.8m，可耕地應敷設在耕作深度以下。接地槽的寬度一般為0.3~0.4m，并應清除槽中一切影響接地體與土壤接觸的雜物。

②鋼管的規格及打入土壤中的深度應符合設計要求，接地體應垂直打入地中且固定，以免增加街道電阻阻值。在山區及土壤電阻率較高的地區，盡量少用管形接地裝置，而采用表面埋入方式的接地裝置。

③接地引下線應沿電桿敷設引下，并盡可能短而且直，以減少其沖擊電抗。接地引下線以支持件固定在桿塔上，支持件之間的直線距離通常為1.0~1.5m，轉彎部分為0.1m。電工之家

④接地引下線除為測量接地電阻阻值而預留的斷開處外不得另有接頭，接地裝置的連接應保證接觸間的連接，均采用焊接。接地引下線與為測量接地電阻阻值而預留的斷開處連接均應采用螺栓連接，連接螺栓應鍍鋅防銹。

⑤接地體敷設完畢，應回填土，不得將石塊等影響接地體與土壤接觸的雜物埋入。

（2）在變壓器的中性線上選取適當的位置，將變壓器的中性線多點重復接地。這樣當變壓器中性線在某點斷線時，由于多點接地，中性線電流仍可經大地回到變壓器中性點，中性線的電位始終為零，每相負載的電壓始終為正常的相電壓。

（3）在用戶電能表后裝設剩余電流動作保護器。當用戶裝設了保護器后，此時如果變壓器接地點接地電阻阻值過大，大地電位將不再為零，這時將有一個電流經保護器、大地流入變壓器接地點，此電流將使保護器動作而將接地點切除，防止了大地電位的升高。另外，加裝保護器后，當人接觸相線時，保護器也會動作，從而保障人身安全。
