在電路板上，我們經常會看到一個類似三極管的元件---三端穩壓器。三端穩壓器常用在需要電壓變換的地方。如18伏變12伏、12伏變5伏。

常見的三端穩壓器有78系列的7805、7808、7809、7812、7824等。78后面的數字代表穩壓器輸出的電壓值。78系列的穩壓器輸出都為正壓。如7805代表輸出正5伏、7812代表輸出正12伏。另一種輸出負壓的三端穩壓器是79系列的。如7905代表輸出伏5伏電壓、7912代表輸出負12伏電壓。

有的三端穩壓器標注帶字母，那是代表承受電流。如輸出電流以78(或79)后面加字母來區分。L表示0.1;AM表示0.5A，無字母表示1.5A，如78L05表求5V 0.1A。常見的三端穩壓器管腳排列一般是帶字的那面朝向我們時，左邊的第一個腳為輸入正極，中間為負極，最右邊為輸出正極。

三端穩壓管的工作原理

在三端穩壓器輸入端與輸出端都會有一個電解電容。使用三端穩壓器要注意輸入與輸出之間的電壓差不能過小。以7805為例，該三端穩壓器的固定輸出電壓是5V，而輸入電壓至少大于7V，這樣輸入/輸出之間有2-3V及以上的壓差。使調整管保證工作在放大區。但壓差取得大時，又會增加集成塊的功耗，所以，兩者應兼顧，即既保證在最大負載電流時調整管不進入飽和，又不至于功耗偏大。另外一般在三端穩壓器的輸入輸出端接一個二極管，用來防止輸入端短路時,輸出端存儲的電荷通過穩壓器,而損壞器件。

三端穩壓器的故障率不高，最常見的是管腳開焊。但在維修中常常是我們檢測電壓是否正常的一個檢測點，所以很有必要對它進行了解。

三端穩壓集成電路典型應用電路圖

電子產品中常見到的三端 穩壓 集成電路有正電壓輸出的78 ×× 系列和負電壓輸出的79××系列。故名思義，三端IC是指這種穩壓用的集成電路 只有三條 引腳輸出，分別是輸入端、 接地端 和 輸出端。它的樣子象是普通的三極管，TO- 220 的標準封裝，也有9013樣子的TO-92 封裝。

用 78/79系列三端穩壓IC 來組成穩壓電源所需的外圍元件極少，電路內部還有過流、過熱及調整管的保護電路，使用起來可靠 、方便 ，而且價格便宜。該系列集成穩壓IC型號中的78或79后面的數字代表該三端集成穩壓電路的輸出電壓，如7806表示輸出電壓為正6V，7909表示輸出電壓為負9V。

78/79系列三端穩壓IC 有很多電子廠家生產，80年代就有了，通常前綴為生產廠家的代號，如TA7805是東芝的產品，AN7909是松下的產品。

有時在 數字78或79后面還有一個M或L，如78M12或79L24， 用來區別輸出電流和封裝形式等， 其中78L調系列的最大輸出電流為100mA ， 78M系列最大輸出電流為1A，78系列最大輸出電流為1．5A。 它的封裝也有 多種，詳 見圖。塑料封裝的穩壓電路具有安裝容易、價格低廉等優點，因此用得比較多。 79系列除了輸出電壓為負。引出腳排列不 同以外，命名方法、外形等均與78系列的相同。

因為三端固定集成穩壓電路的使用方便，電子制作中經常采用，可以用來改裝分立元件的穩壓電源，也經常用作電子設備的工作電源。電路圖如圖所示。

注意三端集成穩壓電路的輸入、輸出和接地端絕不能接錯，不然容易燒壞。一般 三端集成穩壓電路的最小輸入、輸出電壓差約為2V，否則不能輸出穩定的電壓，一般應使電壓差保持在4-5V，即經 變壓器變壓，二極管整流，電容器濾波后的電壓應比穩壓值高一些 。

在實際應用中， 應在三端集成穩壓電路上安裝足夠大的散熱器 （當然小功率的條件下不用）。當穩壓管溫度過高時，穩壓性能將變差，甚至損壞。

當制作中需要一個能輸出1．5A以上電流的穩壓電源，通常采用 幾塊三端穩壓電路并聯起來，使其最大輸出電流為N個1．5A，但應用時需注意：并聯使用的集成穩壓電路應采用同一廠家、同一批號的產品，以保證參數的一致。另外在輸出電流上留有一定的余量，以避免個別集成穩壓電路失效時導致其他電路的連鎖燒毀。

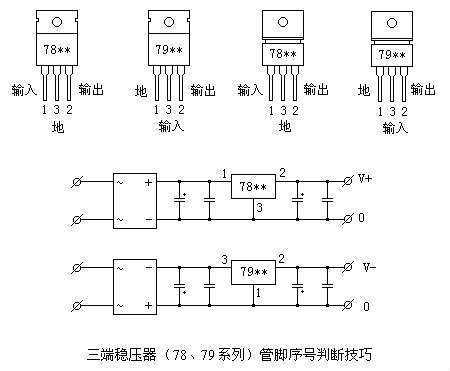

在 78 ** 、 79 ** 系列三端穩壓器中最常應用的是 TO-220 和 TO-202 兩種封裝。這兩種封裝的圖形以及引腳序號、引腳功能如附圖所示。圖中的引腳號標注方法是按照引腳電位從高到底的順序標注的。這樣標注便于記憶。引腳 ①為最高電位，③腳為最低電位，②腳居中。從圖中可以看出，不論正壓還是負壓，②腳均為輸出端。對于 78**正壓系列，輸入是最高電位，自然是①腳，地端為最低電位，即③腳，如附圖所示。對與79**負壓系列，輸入為最低電位，自然是③腳，而地端為最高電位，即①腳，如附圖所示。此外，還應注意，散熱片總是和最低電位的第③腳相連。這樣在78**系列中，散熱片和地相連接，而在79**系列中，散熱片卻和輸入端相連接。

三端穩壓集成電路典型應用電路圖

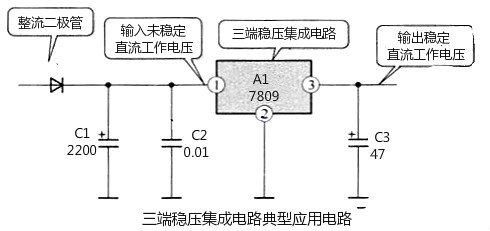

下圖所示是三端穩壓集成電路典型應用電路。A1是三端穩壓集成電路，它接在整流、濾波電路之后，輸入A1的是未穩定的直流工作電壓，輸出的是經過穩定的直流工作電壓。

一、三端穩壓集成電路引腳分析

1、1腳是集成電路的直流電壓輸入引腳，從整流、濾波電路輸出的未穩定直流電壓從這一引腳輸入到A1內電路中。

2、2腳是接地引腳，在典型應用電路中接地，如果需要進行直流輸出電壓的調整時，該引腳不直接接地。

3、3腳是穩定直流電壓輸出引腳，其輸出的直流電壓加到負載電路中。

二、電路中各電子元器件的作用

1、電路中的C1為濾波電容，其容量比較大。

2、C2是高頻濾波電容，用來克服C1的感抗特性。

3、C3是三端集成穩壓電路輸出端濾波電容，一般容量較小。
