發展逆變器技術是太陽能應用提出的要求，本文介紹了太陽能逆變器的原理及架構，著重介紹了IGBT和MOSFET技術，實現智能控制是發展太陽能逆變器技術的關鍵。

太陽能對逆變器的要求

通過太陽能光伏技術將太陽輻射轉換成電能是現在市面上最有效也是最具發展潛力的可再生能源技術。現在，普通太陽能光伏系統都是由許多緊密相連的太陽能電池板組成。這些電池板先分組串聯，再將不同的串聯電池組并聯起來形成電池陣列。

目前我國光伏發電系統主要是直流系統，即將太陽電池發出的電能給蓄電池充電，而蓄電池直接給負載供電，如我國西北地區使用較多的太陽能戶用照明系統以及遠離電網的微波站供電系統均為直流系統。此類系統結構簡單，成本低廉，但由于負載直流電壓的不同（如12Ｖ、24Ｖ、48Ｖ等），很難實現系統的標準化和兼容性，特別是民用電力，由于大多為交流負載，以直流電力供電的光伏電源很難作為商品進入市場。光伏發電最終將實現并網運行，這就必須采用成熟的市場模式，今后交流光伏發電系統必將成為光伏發電的主流。

太陽能逆變器是一種功率電子電路，能把太陽能電池板的直流電壓轉換為交流電壓來驅動家用電器、照明及電機工具等交流負載，是整個太陽能發電系統的關鍵組件。逆變器有兩個基本功能：一方面是為完成DC/AC轉換的電流連接到電網，另一方面是找出最佳的操作點以優化太陽能光伏系統的效率。對于特定的太陽光輻射、溫度及電池類型，太陽能光伏系統都相應有唯一的最佳電壓及電流，從而使光伏系統產生最大的能量。因此，在太陽能應用中對逆變器必須滿足以下基本要求：

1.要求具有較高的效率。由于目前太陽電池的價格偏高，為了最大限度地利用太陽電池，提高系統效率，必須設法提高逆變器的效率。

2.要求具有較高的可靠性。目前光伏發電系統主要用于邊遠地區，許多電站無人值守和維護，這就要求逆變器具有合理的電路結構，嚴格的元器件篩選，并要求逆變器具備各種保護功能，如輸入直流極性接反保護，交流輸出短路保護，過熱、過載保護等。

3.要求直流輸入電壓有較寬的適應范圍，由于太陽電池的端電壓隨負載和日照強度而變化，蓄電池雖然對太陽電池的電壓具有重要作用，但由于蓄電池的電壓隨蓄電池剩余容量和內阻的變化而波動，特別是當蓄電池老化時其端電壓的變化范圍很大，如１２Ｖ蓄電池，其端電壓可在１０Ｖ～１６Ｖ之間變化，這就要求逆變器必須在較大的直流輸入電壓范圍內保證正常工作，并保證交流輸出電壓的穩定。

4.在中、大容量的光伏發電系統中，逆變電源的輸出應為失真度較小的正弦波。這是由于在中、大容量系統中，若采用方波供電，則輸出將含有較多的諧波分量，高次諧波將產生附加損耗，許多光伏發電系統的負載為通信或儀表設備，這些設備對電網品質有較高的要求，當中、大容量的光伏發電系統并網運行時，為避免與公共電網的電力污染，也要求逆變器輸出正弦波電流。

太陽能逆變器的原理及架構

通常把交流電能變換成直流電能的過程稱之為整流，相控整流是最常見的交-直流變換過程；而把直流電能變換成交流電能的過程稱之為逆變，它是整流的逆過程。在逆變電路中，按照負載性質的不同，逆變分為有源逆變和無源逆變。如果把該電路的交流側接到交流電源上，把直流電能經過直-交流變換，逆變成與交流電源同頻率的交流電返送到電網上去，稱作有源逆變。相應的裝置稱為有源逆變器，控制角大于90°的相控整流器為常見的有源逆變器。而把直流電能變換為交流電能，直接向非電源負載供電的電路，稱之為無源逆變電路，又稱為變頻器。

逆變器類型有它勵逆變器、自勵逆變器、脈寬調制（PWM）型逆變器。其中他勵逆變器需要外部交流電壓源，給晶閘管提供整流電壓。他勵逆變器主要應用在大功率并網情況下；對于功率低于1MW 的光伏發電系統，主要采用自勵逆變器方式。自勵逆變器不需要外部交流電壓源，整流電壓由逆變器的一部分儲能元件（比如電容）來提供或者通過增加待關斷整流閥（像MOSFET 或IGBT）的電阻值來實現。輸出電壓被脈沖調制的自勵逆變器被稱為脈沖逆變器。這種逆變器通過增加周期內脈沖的切換次數，來降低電壓、電流的諧波含量；諧波含量與脈沖切換次數呈正比。目前，并網逆變器的輸出控制模式主要有兩種：電壓型控制模式和電流型控制模式。電壓型控制模式的原理是以輸出電壓作為受控量，系統輸出和電網電壓同頻同相的電壓信號，整個系統相當于一個內阻很小的受控電壓源；電流型控制模式的原理則是以輸出電感電流作為受控目標，系統輸出和電網電壓同頻同相的電流信號，整個系統相當于一個內阻較大的受控電流源。

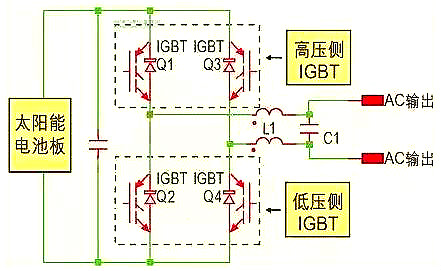

目前，太陽能逆變器已有多種拓撲結構，最常見的是用于單相的半橋、全橋和Heric（Sunways專利）逆變器，以及用于三相的六脈沖橋和中點鉗位（NPC）逆變器。太陽能逆變器的典型架構一般采用四個開關的全橋拓撲，如圖1所示。

在圖1中， Q1 和Q3被指定為高壓側IGBT，Q2 和Q4 則是低壓側 IGBT。該逆變器用于在其目標市場的頻率和電壓條件下，產生單相位正弦電壓波形。有些逆變器用于連接凈計量效益電網的住宅安裝，這就是其中一個目標應用市場，此項應用要求逆變器提供低諧波交流正弦電壓，讓力可注入電網中。 實質上，為保持諧波分量低和功率損耗最小，逆變器的高壓端IGBT采用脈寬調制（PWM），低壓端IGBT則以60Hz頻率變換電流方向。通過讓高壓端 IGBT使用20kHz或20kHz以上的PWM頻率和50/60Hz調制方案，輸出電感L1和L2在實例中可以做得很小，并且照樣能對諧波分量進行高效濾波。與快速和標準速度的平面器件相比，開關速度為20kHz的超快速溝道型IGBT可以提供最低的總導通損耗和開關功率損耗。同樣，對于低壓端開關電路，工作在60Hz的標準速度IGBT可以提供最低的功率損耗。

這個設計中的開關技術具有如下優勢：通過允許高壓端和低壓端IGBT獨立優化實現很高的效率；高壓端、同封裝的軟恢復二極管沒有續流時間，從而消除了不必要的開關損耗；低壓端IGBT的開關頻率只有60Hz，因此導通損耗是這些IGBT的主要因素；沒有交叉導通，因為任何時間點的開關都發生在對角的兩個器件上（Q1和Q4或Q2和Q3）；不存在總線直通的可能性，因為橋的同一邊上的IGBT永遠不可能以互補方式開關；跨接低壓端IGBT的同封裝、超快速、軟恢復二極管經過優化可以使續流和反向恢復期間的損耗達到最小。

mos 逆變器工作原理

1.直流電可以通過震蕩電路變為交流電

2.得到的交流電再通過線圈升壓（這時得到的是方形波的交流電）

3.對得到的交流電進行整流得到正弦波

AC-DC就比較簡單了我們知道二極管有單向導電性可以用二極管的這一特性連成一個電橋讓一端始終是流入的另一端始終是流出的這就得到了電壓正弦變化的直流電 如果需要平滑的直流電還需要進行整流 簡單的方法就是連接一個電容

Inverter是一種DCtoAC的變壓器，它其實與Adapter是一種電壓逆變的過程。Adapter是將市電電網的交流電壓轉變為穩定的12V直流輸出，而Inverter是將 Adapter輸出的12V直流電壓轉變為高頻的高壓交流電；兩個部分同樣都采用了目前用得比較多的脈寬調制（PWM）技術。其核心部分都是一個PWM集 成控制器，Adapter用的是UC3842，Inverter則采用TL5001芯片。TL5001的工作電壓范圍3.6～40V，其內部設有一個誤差放大器，一個調節器、振蕩器、有死區控制的PWM發生器、低壓保護回路及短路保護回路等。

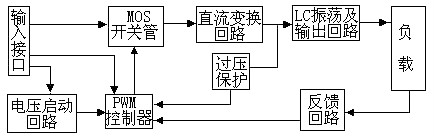

以下將對Inverter的工作原理進行簡要介紹：

輸入接口部分：

輸 入部分有3個信號，12V直流輸入VIN、工作使能電壓ENB及Panel電流控制信號DIM。VIN由Adapter提供，ENB電壓由主板上的MCU 提供，其值為0或3V，當ENB=0時，Inverter不工作，而ENB=3V時，Inverter處于正常工作狀態；而DIM電壓由主板提供，其變化 范圍在0～5V之間，將不同的DIM值反饋給PWM控制器反饋端，Inverter向負載提供的電流也將不同，DIM值越小，Inverter輸出的電流 就越大。

電壓啟動回路：

ENB為高電平時，輸出高壓去點亮Panel的背光燈燈管。

PWM控制器：

有以下幾個功能組成：內部參考電壓、誤差放大器、振蕩器和PWM、過壓保護、欠壓保護、短路保護、輸出晶體管。

直流變換：

由MOS開關管和儲能電感組成電壓變換電路，輸入的脈沖經過推挽放大器放大后驅動MOS管做開關動作，使得直流電壓對電感進行充放電，這樣電感的另一端就能得到交流電壓。

LC振蕩及輸出回路：

保證燈管啟動需要的1600V電壓，并在燈管啟動以后將電壓降至800V。

輸出電壓反饋：

當負載工作時，反饋采樣電壓，起到穩定Inventer電壓輸出的作用。

其實你可以想象一下了.都有那些電子元件需要正負極,電阻,電感一般不需要.二極管一般壞的可能就是被擊穿只要電壓正常一般是沒有問題的,三極管的話是不會導通的.穩壓管如果正負接反的話就會損壞了,但一般有的電路加了保護就是利用二極管的單向導通來保護.在就是電容了,電容里有正負之分的就是電解電容了, 如果正負接反嚴重的話其外殼發生爆裂.

主要元件二極管.開關管振蕩變壓器.取樣.調寬管.還有振蕩回路電阻電容等參開關電路原理.

逆變器的主功率元件的選擇至關重要，目前使用較多的功率元件有達林頓功率晶體管（BJT），功率場效應管（MOSFET），絕緣柵晶體管（IGBT）和可關斷晶閘管（GTO）等，在小容量低壓系統中使用較多的器件為MOSFET，因為MOSFET具有較低的通態壓降和較高的開關頻率，在高壓大容量系統中一般均采用IGBT模塊，這是因為MOSFET隨著電壓的升高其通態電阻也隨之增大，而IGBT在中容量系統中占有較大的優勢，而在特大容量（100KVA以 上）系統中，一般均采用GTO作為功率元件

大件：場效應管或IGBT、變壓器、電容、二極管、比較器以及3525之類的主控。交直交逆變還有整流濾波。

功率大小和精度，關系著電路的復雜程度。

可以看一下手機充電器，這就是一個小開關電源！

IGBT（絕緣柵雙極晶體管）作為新型電力半導體場控自關斷器件，集功率MOSFET的高速性能與雙極性器件的低電阻于一體，具有輸入阻抗高，電壓控制功耗低，控制電路簡單，耐高壓，承受電流大等特性，在各種電力變換中獲得極廣泛的應用。與此同時，各大半導體生產廠商不斷開發IGBT的高耐壓、大電流、高速、低飽和壓 降、高可靠性、低成本技術，主要采用1um以下制作工藝，研制開發取得一些新進展。
