鉗位二極管作用

1、當二極管負極接地時，則正極端電路的電位比地高時，二極管會導通將其電位拉下來，即正極端電路被鉗位零電位或零電位以下（忽略管壓降）

2、當二極管正極接地時，則負極端電路的電位比地高時，二極管會截止，其電位將不會受二極管的任何作用

3、在鉗位電路中，二極管負極接+5v，則正極端電路被鉗位+5V電位以下（不能忽略管壓降）

鉗位二極管工作原理

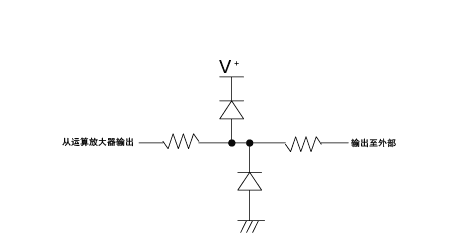

二極管鉗位保護電路是指由兩個二極管反向串聯組成的，一次只能有一個二極管導通，而另一個處于截止狀態，那么它的正反向壓降就會被鉗制在二極管正向導通壓降0.5-0.7以下，從而起到保護電路的目的。

鉗位電路的作用是將周期性變化的波形的頂部或底部保持在某一確定的直流電平上。常見的二極管鉗位電路。設輸入信號，在零時刻，uO（0+）=+E，uO產生一個幅值為E的正跳變。此后在0～t1間，二極管D導通，電容C充電電流很大，uC很快等于E，致使uO=0。在t1時刻，ui（t1）=0，uO又發生幅值為－E的跳變，在t1～t2期間，D截止，充電電容C只能通過R放電，通常，R取值很大，所以uC下降很慢，uO變化也很小。在t1時刻uI（t2）=E，uO又發生一個幅值為E的跳度，在t2～t3期間，D導通，電容C又重新充電。與0～t1期間內不同，此時電容上貯有大量電荷，因而充電持續時間更短，uO更迅速地降低為零。以后重復上述過程，uO和uC的波形?？梢?，uO的頂部基本上被限定在零電平上，于是，就稱該電路為零電平正峰（或頂部）鉗位電路。

將二極管反接，便可把輸入矩形波的底部鉗位在零電平上，形成零電平負峰（或底部）鉗位電路。

三極管鉗位電路，如將其be結也看成是一個二極管，那么，就鉗位原理而言，所示電路完全一樣，只不過該電路還具有放大作用而已
