恒流二極管的概念

恒流二極管和恒流三極管是近年來問世的半導體恒流器件，是與穩壓二極管相對偶的基礎電子元器件。在恒流二極管的基礎上增加控制腳端，進而發展成為恒流三極管。它們都能在很寬的電壓范圍內輸出恒

定的電流，并具有很高的動態阻抗。由于它們的恒流性能好、價格較低、使用簡便，因此已被廣泛用于恒流源、穩壓源、放大器以及電子儀器的保護電路中。

恒流二極管的性能特點

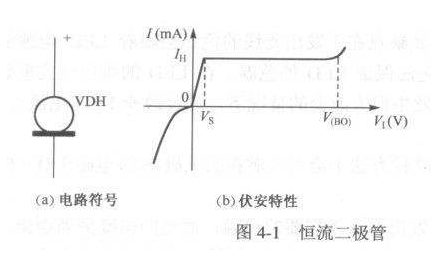

恒流二極管（CRD）屬于兩端結型場效應恒流器件。其電路符號和伏安特性如圖一所示。恒流二極管在正向工作時存在一個恒流區，在此區域內IH不隨VI而變化；其反向工作特性則與普通二極管的正向特性有相似之處。恒流二極管的外形與3DG6型晶體管相似，但它只有兩個引線，靠近管殼突起的引線為正極。

恒流二極管的主要參數有：恒定電流（IH），起始電壓（VS），正向擊穿電壓（V（BO）），動態阻抗（ZH），電流溫度系數（αT）。其恒定電流一般為0.2～6mA。起始電壓表示管子進入恒流區所需要的最小電壓。恒流二極管的正向擊穿電壓通常為30～100V。

動態阻抗的定義是工作電壓變化量與恒定電流值變化量之比，對恒流管的要求是ZH愈大愈好，當IH較小時ZH可達數兆歐，IH較大時ZH降至數百千歐。

電流溫度系數由下式確定：

αT=［（△IH/IH）/△T］*100%

式中的△IH、△T分別代表恒定電流的變化量與溫度變化量。需要指出，恒流二極管的αT可以為正值，也可以是負值，視IH值而定。一般講，當IH《0.6mA時，αT》0；當IH》0.6mA時，αT《0。因此，IH《0.6mA的恒流管具有正的電流溫度系數，IH》0.6mA的管子則具有負的電流溫度系數。假如某些管子的IH值略低于0.6mA，那么其αT值伴隨IH的變化既可為正，又可為負，通常就用絕對值表示。αT的單位是%/℃。

恒流二極管在零偏置下的結電容近似為10pF，進入恒流區后降至3～5pF，其頻率響應大致為0～500kHz。

當工作頻率過高時，由于結電容的容抗迅速減小，動態阻抗就升高，導致恒流特性變差。
