橋式整流的相關知識詳解

橋式整流是對二極管半波整流的一種改進。它利用二極管的單向導通性進行整流，常用來將交流電轉變為直流電。而半波整流利用二極管單向導通特性，在輸入為標準正弦波的情況下，輸出獲得正弦波的正半部分，負半部分則損失掉。

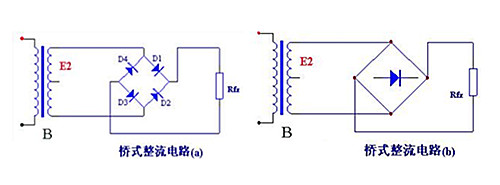

橋式整流的電路結構　　橋式整流電路是使用最多的一種整流電路。這種電路，只要增加兩只二極管口連接成"橋"式結構，便具有全波整流電路的優點，而同時在一定程度上克服了它的缺點。　　圖 (a)為橋式整流電路圖，(b)圖為其簡化畫法。

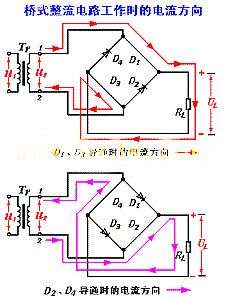

橋式整流的電流方向

在u2的正半周，D1、D3導通，D2、D4截止，電流由TR次級上端經D1→ RL →D3回到TR 次級下端，在負載RL上得到一半波整流電壓。

在u2的負半周，D1、D3截止，D2、D4導通，電流由Tr次級的下端經D2→ RL →D4 回到Tr次級上端，在負載RL 上得到另一半波整流電壓。

這樣就在負載RL上得到一個與全波整流相同的電壓波形，其電流的計算與全波整流相同，即

UL = 0.9U2

IL = 0.9U2／RL

流過每個二極管的平均電流為

ID = IL／2 = 0.45 U2／RL

每個二極管所承受的最高反向電壓為

什么叫硅橋，什么叫橋堆

目前，小功率橋式整流電路的四只整流二極管，被接成橋路后封裝成一個整流器件，稱"硅橋"或"橋堆"，使用方便，整流電路也常簡化為圖Z圖1(c)的形式。

橋式整流和全波整流的區別

1、橋式整流和全波整流對變壓器次級數量要求不一樣，前者只需1組線圈，后者需要2組。

2、橋式整流和全波整流對變壓器次級電流要求不一樣，前者是后者2倍。

3、橋式整流和全波整流需要二極管數量不一樣

4、某時刻，橋式整流流經2個二極管，全波整流只流經1個

橋式整流的作用

1、將交流發電機產生的交流電變為直流電，以實現向用電設備供電和向蓄電池充電；　　2、限制蓄電池電流倒流回發電機，保護發電機不被逆電流燒壞。

橋式整流的應用

橋式整流電路克服了全波整流電路要求變壓器次級有中心抽頭和二極管承受反壓大的缺點，但多用了兩只二極管。在半導體器件發展快，成本較低的今天，此缺點并不突出，因而橋式整流電路在實際中應用較為廣泛。　　需要特別指出的是,二極管作為整流元件,要根據不同的整流方式和負載大小加以選擇。如選擇不當,則或者不能安全工作,甚至燒了管子;或者大材小用,造成浪費。
