全波橋式整流電路的工作原理解析

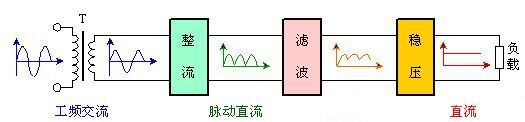

電子系統的正常運行離不開穩定的電源，除了在某些特定場合下采用太陽能電池或化學電池作電源外，多數電路的直流電是由電網的交流電轉換來的。這種直流電源的組成以及各處的電壓波形如圖所示。 直流電源的組成

圖中各組成部分的功能如下838電子:
⑴電源變壓器：將電網交流電壓（220V或380V）變換成符合需要的交流電壓，此交流電壓經過整流后可獲得電子設備所需的直流電壓。因為大多數電子電路使用的電壓都不高，這個變壓器是降壓變壓器新藝圖庫。
⑵整流電路：利用具有單向導電性能的整流元件，把方向和大小都變化的50Hz交流電變換為方向不變但大小仍有脈動的直流電。
⑶濾波電路：利用儲能元件電容器C兩端的電壓（或通過電感器L的電流）不能突變的性質，把電容C（或電感L）與整流電路的負載RL并聯（或串聯），就可以將整流電路輸出中的交流成分大部分加以濾除，從而得到比較平滑的直流電。在小功率整流電路中，經常使用的是電容濾波。
⑷穩壓電路：當電網電壓或負載電流發生變化時，濾波電路輸出的直流電壓的幅值也將隨之變化，因此，穩壓電路的作用是使整流濾波后的直流電壓基本上不隨交流電網電壓和負載的變化而變化。
利用二極管的單向導電性組成整流電路，可將交流電壓變為單向脈動電壓。本章為便于分析整流電路，把整流二極管當作理想元件，即認為它的正向導通電阻為零，而反向電阻為無窮大。但在實際應用中，應考慮到二極管有內阻，整流后所得波形，其輸出幅度會減少0.6~1V，當整流電路輸入電壓大時，這部分壓降可以忽略。但輸入電壓小時，例如輸入為3V，則輸出只有2V多，需要考慮二極管正向壓降的影響。
在小功率直流電源中，常見的幾種整流電路有單相半波、全波、橋式和三相整流電路等。新藝圖庫
整流（和濾波）電路中既有交流量，又有直流量。對這些量經常采用不同的表述方法：輸入（交流）——用有效值或最大值；輸出（直流）——用平均值；二極管正向電流——用平均值；二極管反向電壓——用最大值。838電子
單相全波橋式整流器電路的工作原理

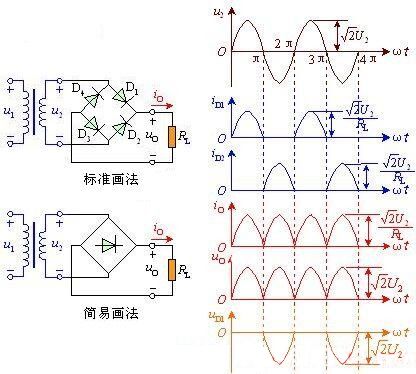

由圖可看出，電路中采用四個二極管，互相接成橋式結構。利用二極管的電流導向作用，在交流輸入電壓U2的正半周內，二極管D1、D3導通，D2、D4截止，在負載RL上得到上正下負的輸出電壓；在負半周內，正好相反，D1、D3截止，D2、D4導通，流過負載RL的電流方向與正半周一致。因此，利用變壓器的一個副邊繞組和四個二極管，使得在交流電源的正、負半周內，整流電路的負載上都有方向不變的脈動直流電壓和電流。橋式整流的名稱只是說明電路連接方法是橋式的接法，橋式整流二極管：大家常用的一般是由4只單個二極管封裝在一起的元件，取名橋式整流二極管,整流橋或全橋二極管。
