電容降壓整流電路和電流計算方式解析
電容降壓整流電源電路通常用于低成本取得非隔離的小電流電源。輸出電壓一般為幾伏到二三十伏，輸出電流為幾毫安到幾十毫安，大多取決于所使用的穩壓二極管。所能提供的電流大小與電容容量成正比。

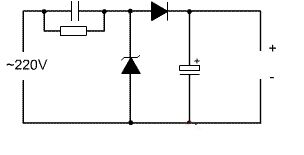

圖１　電容降壓半波整流電路
電容降壓電源采用半波整流時,每微法電容可得到電流(平均值)為:(國際標準單位)
I(AV) = 0.44*V/Zc = 0.44*220*2*Pi*f*C = 0.44*220*2*3.14*50*C = 30000C
= 30000*0.000001 = 0.03A = 30mA
如果采用橋式整流則可得到雙倍的電流(平均值)為:
I(AV)= 0.89*V/Zc = 0.89*220*2*Pi*f*C = 0.89*220*2*3.14*50*C = 60000C
= 60000*0.000001 = 0.06A = 60mA

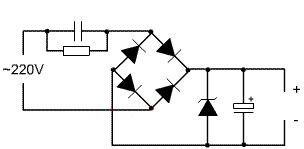

圖２ 電容降壓橋式整流電路
使用這種電路時,需要注意以下事項:
1. 未和220V交流高壓隔離,請注意安全,嚴防觸電!
2. 限流電容須接于火線,耐壓要足夠大(大于400V),并加串防浪涌沖擊兼保險電阻和并放電電阻.
3. 注意穩壓二極管功耗,嚴禁穩壓二極管斷開運行.
