MOSFET放大電路類型的區分介紹

如何一眼區分MOSFET三種放大電路類型

MOSFET有三個極，柵極、源級和漏極，由MOSFET構成的放大電路通常有三種，共源級放大電路，共柵極放大電路和共漏極放大電路。其中，共源級放大電路用的最多，通常90%一上都是共源級放大電路，但是在有些場景共柵極和共漏極放大電路有更好的效果。那如何來區分三種電路形式呢？

因為放大器有輸入和輸出兩個端口，會占用MOSFET其中兩個極，剩下那個極接地或電源，作為參考電極。

①共源級放大電路是源級作為參考電極，柵極和漏極作為輸入輸出；

②共柵極放大電路是柵極作為參考電源，源級和漏極作為輸入輸出；

③共漏極放大電路（也稱源級跟隨器）是漏極作為參考電極，柵極和源級作為輸入輸出。

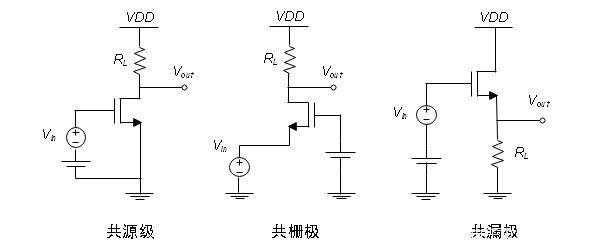

OK，上面這個要領記住了，拿到原理圖一眼就能區分是哪種放大電路，來看下面圖：
