MOS管放大電路的輸入阻抗和輸出阻抗介紹

對于一個MOSFET放大電路，我們非常關心的三個參數是放大倍數，輸入阻抗和輸出阻抗，放大倍數通過之前的介紹，已經有了基本概念，今天介紹下輸入阻抗和輸出阻抗。這兩個參數同樣非常關鍵，直接影響放大器的性能。

本期內容：

為什么要引入輸入阻抗和輸出阻抗這兩個參數？

輸入阻抗和輸出阻抗的概念

輸入阻抗和輸出阻抗的求解方法

1、為什么要引入輸入阻抗和輸出阻抗這兩個參數？

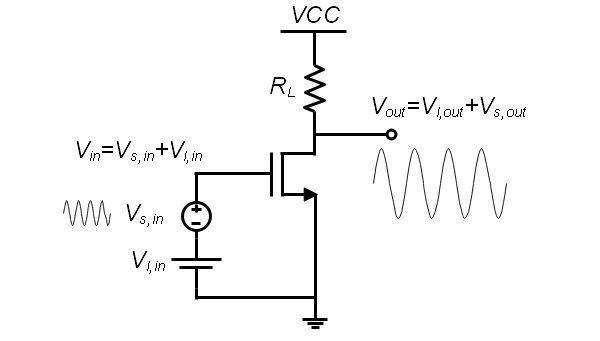

一個放大器像之前介紹的那樣如圖Fig. 1，V_s,in 是我們要來放大的小信號，通過小信號模型就可以求出放大倍數，得到V_s,out，用一個放大倍數不就能說明這個器件的作用了嗎？那為什么還要引入輸入阻抗和輸出阻抗這個概念呢？有什么用呢？

Fig. 1

這是因為實際的信號源V_s,in是有內阻的，輸出端V_out的負載阻抗也不是無窮大，需要掛一個負載阻抗。內阻和負載阻抗都會影響放大器的原有放大倍數，使原有的放大倍數打了折扣，這個折扣就需要用這個放大器本身的輸入阻抗和輸出阻抗來評估。

Fig. 2

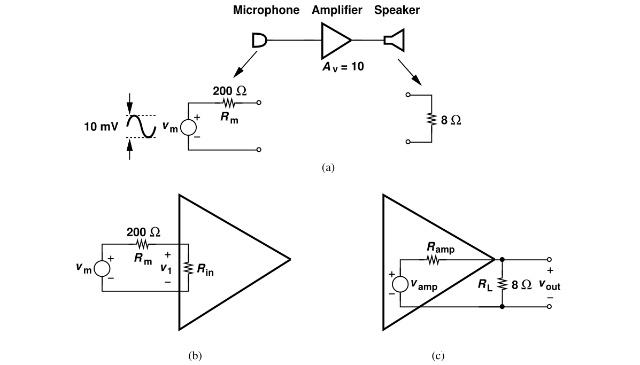

如圖Fig. 2為一個抽象的放大器原理圖，作用是放大麥克風的信號給揚聲器輸出，原本的放大倍數是A_v=10。當考慮麥克風的內阻，和揚聲器的負載阻抗時，放大倍數又是多少呢？假設圖中參數Rin = 2komhs，Ramp=10omhs。

2、輸入阻抗和輸出阻抗的概念

這里有以下幾點需要記住：

① 輸入阻抗就是從輸入端口看進去的放大器的阻抗，可以認為是前級電路的負載。輸出阻抗就是從輸出端口看進去的放大器的阻抗，可以認為是后級電路的內阻。（這句話請重點理解）

② 從圖Fig.2和我們推導的公式可以看出，對于電壓信號來說，輸入阻抗越大越好，輸出阻抗越小越好。但是對于電流信號而言，恰恰相反，因為阻抗表示對電流的阻礙，輸入阻抗越大，流入放大器的電流就越小，輸出端也是同樣的道理（這里需要用諾頓等效電路來代替Fig. 2中的輸出電路）

③對于感知電壓信號的電路而言，既然輸入阻抗越大越好，那我們把輸入阻抗設計的無限大，豈不是最好？當然不是，因為當輸入阻抗很大時，輸入電流就非常小，那么這個路徑上的電流就非常容易受到干擾（串擾，輻射）。所以輸入輸出阻抗都需要設計一個合適的值。

3、輸入阻抗和輸出阻抗的求解方法

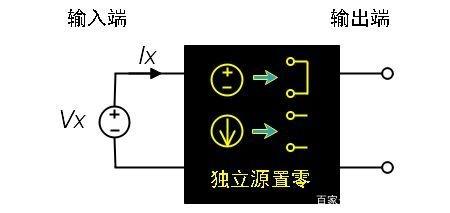

① 輸入阻抗：將輸入端口后面的電路用黑盒子表示，黑盒子內部的所用獨立源置零（電壓源短路，電流源開路），輸出端斷開，輸入端口兩端加電壓源，求出Vx和Ix的比值，就是R_in

Fig. 3

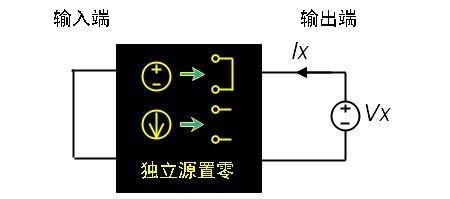

① 輸出阻抗：講輸出端口前面的電路用黑盒子表示，黑盒子內部的所用獨立源置零（電壓源短路，電流源開路），輸入端短路，輸出端口兩端加電壓源，求出Vx和Ix的比值，就是R_out

Fig. 4

為什么在求R_in時要將輸出端口斷開呢？因為輸出端是測試端，我們需要測試輸出端的電壓，理想情況下負載阻抗無窮大。為什么在求R_out時要將輸出端口短路呢？因為實際電路中輸入端是要加電壓源的，根據戴維南等效定理，求等效阻抗時電壓源要短路。
