MOS場效應管逆變器工作原理及制作過程

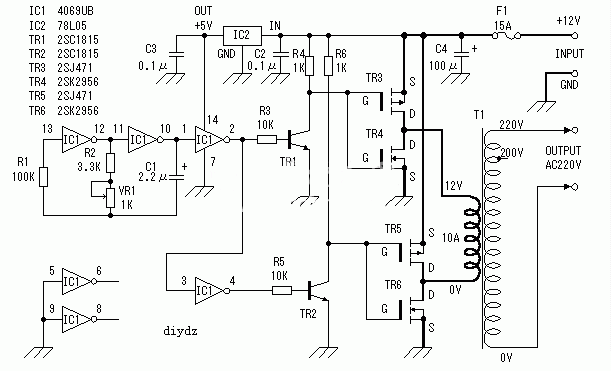

這里介紹的逆變器(見圖1)主要由MOS場效應管。該變壓器的工作原理及制作過程：

圖1

工作原理

一、方波的產生

這里采用CD4069構成方波信號發生器。電路中R1是補償電阻，用于改善由于電源電壓的變化而引起的震蕩頻率不穩。電路的震蕩是通過電容C1充放電完成的。其振蕩頻率為f=1/2.2RC。圖示電路的最大頻率為：fmax=1/2.2x103x2.2x10—6=62.6Hz，最小頻率為fmin=1/2.2x4.3x103x2.2x10—6=48.0Hz。由于元件的誤差，實際值會略有差異。其它多余的發相器，輸入端接地避免影響其它電路。

圖2

二、 場效應管驅動電路。

由于方波信號發生器輸出的振蕩信號電壓最大振幅為0~5V，為充分驅動電源開關電路，這里用TR1、TR2將振蕩信號電壓放大至0~12V。如圖3所示。

圖3

三、 場效應管電源開關電路。

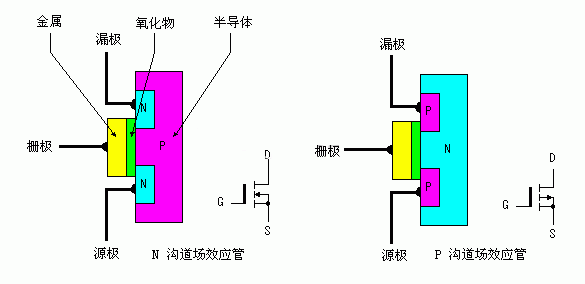

場效應管是該裝置的核心，在介紹該部分工作原理之前，先簡單解釋一下MOS場效應管的工作原理。MOS場效應管也被稱為MOS FET，即Metal Oxide Semiconductor Field Effect Transistor(金屬氧化物半導體場效應管)的縮寫。它一般有耗盡型和增強型兩種。本文使用的是增強型MOS場效應管，其內部結構見圖4。它可分為NPN型和PNP型。NPN型通常稱為N溝道型，PNP型通常稱P溝道型。由圖可看出，對于N溝道型的場效應管其源極和漏極接在N型半導體上，同樣對于P溝道的場效應管其源極和漏極則接在P型半導體上。我們知道一般三極管是由輸入的電流控制輸出的電流。但對于場效應管，其輸出電流是由輸入的電壓(或稱場電壓)控制，可以認為輸入電流極小或沒有輸入電流，這使得該器件有很高的輸入阻抗，同時這也是我們稱之為場效應管的原因。

圖4
