定性判斷場效應管三極管好壞的方法

場效應管和三極管的相同點就是都為半導體器件，并且都可以作為信號的放大和電子開關使用，既然都是半導體器件，那么其內部也都會有PN結的存在，而且大多數的損壞都表現為擊穿，所以只要會測二極管，就可以測量這兩種的好壞了，下面我們來看具體方法。

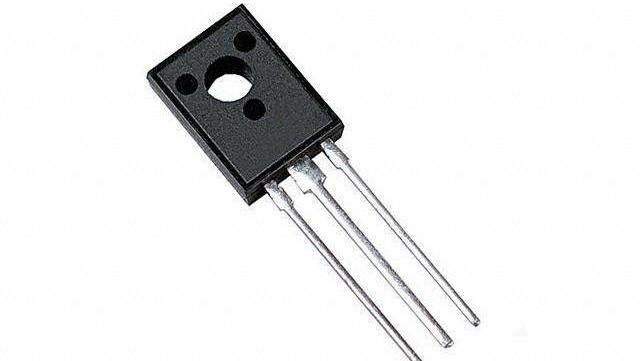

三極管的測量方法

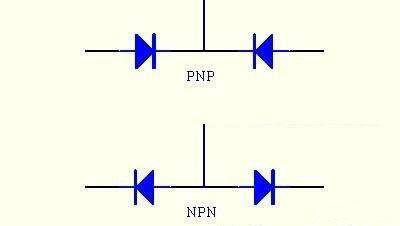

我們可以將三極管看做是兩個背靠背或面對面的二極管，使用數字萬用表的二極管檔位依次測量兩個PN結就可以測出損壞了。

將數字萬用表打至二極管檔位，紅黑表筆分別接觸基極和集電極，正反測量只有一組讀數則為正常。否則為集電結擊穿。

再將紅黑表筆分別接觸基極和發射極，正反測量只有一組讀數為正常，否則為發射結擊穿。并且這個讀數和第一步中的讀數差不多大小為正常，如果偏差過大則視為性能不良。

紅黑表筆分別接集電極和發射極，不管正反測量都沒有讀數顯示為正常，否則為損壞。

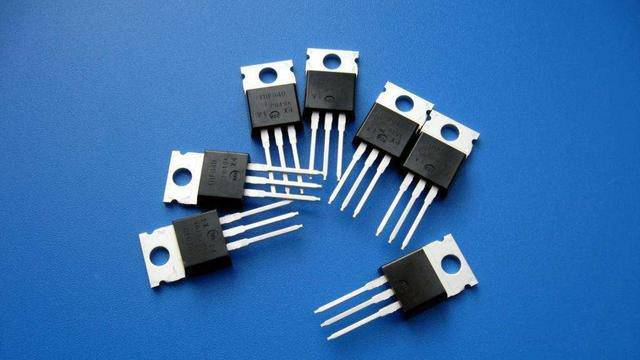

場效應管測量方法

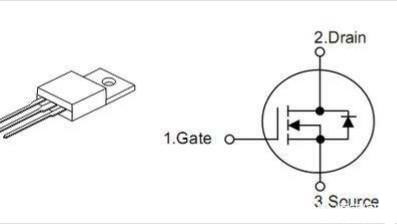

場效應管和三極管一樣同樣有三個電極，分別為柵極、源極和漏極，使用數字萬用表的200K電阻檔位，分別測量每兩個管腳的阻值，當有兩個管腳的正反阻值差不多大小時，這兩個即為源極和漏極，其余一腳為柵極。下面我們以N溝道場效應管為例，來看下測量方法（測量前需短路放電）。

將萬用表置于二極管檔位，紅黑表筆正反接源極和漏極，只有一組顯示數值為正常，正反都有數值顯示且很小說明漏源擊穿。

將紅表筆接漏極，黑表筆接源極，沒有讀數顯示為正常，此時黑表筆不動，紅表筆碰觸一下柵極（柵源充電），然后再接回漏極，此時會有讀數顯示（漏源導通），且數值應該越來越大為正常。

將三個管腳短路放電，再用紅表筆接漏極，黑表筆接源極，此時沒有數值顯示為正常。
