「MMBTA92」達林頓晶體管是什么,工作原理與作用

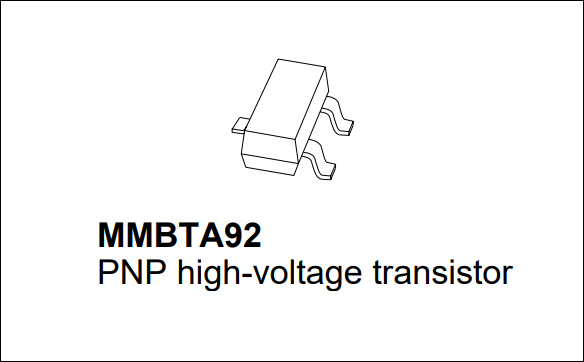

型號：MMBTA92(500mA,300V)

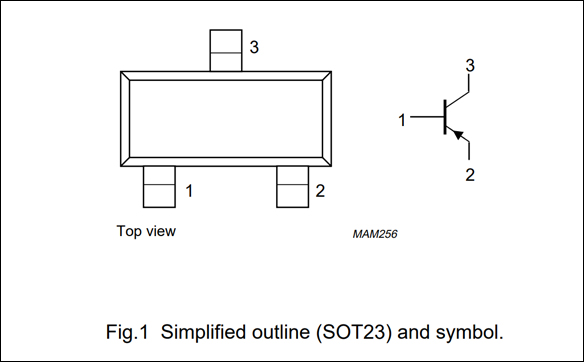

封裝：SOT-89/TO-92

品牌：壹芯微|類型：晶體管TRANSISTORS

多種封裝 尺寸不同 參數一致 免費樣品 歡迎咨詢

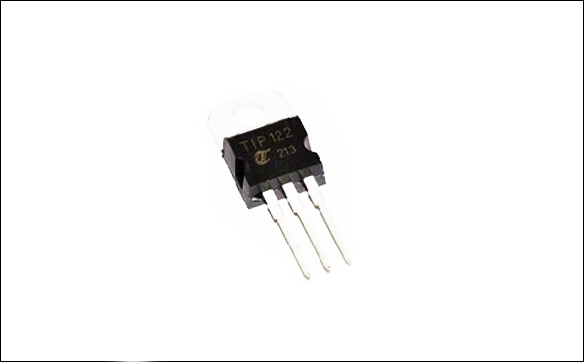

一、什么是達林頓晶體管

達林頓管就是兩個三極管接在一起，極性只認前面的三極管。具體接法如下，以兩個相同極性的三極管為例，前面三極管集電極跟后面三極管集電極相接，前面三極管發射極跟后面三極管基極相接，前面三極管功率一般比后面三極管小，前面三極管基極為達林頓管基極，后面三極管發射極為達林頓管發射極，用法跟三極管一樣，放大倍數是兩個三極管放大倍數的乘積。

二、達林頓晶體管工作原理

達林頓管原理如下：

達林頓管又稱復合管。他將兩個三極管串聯，以組成一只等效的新的三極管。這只等效三極管的放大倍數是原二者之積，因此它的特點是放大倍數非常高。達林頓管的作用一般是在高靈敏的放大電路中放大非常微小的信號，如大功率開關電路。在電子學電路設計中，達林頓接法常用于功率放大器和穩壓電源中。

復合管組成原則如下：

在正確的外加電壓下，每只晶體管均工作在放大區。

第1個元件的集電極電流或射極電流作第2個元件的基極電流，真實電流方向一致。

等效晶體管的類型是第一個原件的類型。

達林頓管就是兩個三極管接在一起，極性只認前面的三極管。具體接法如下，以兩個相同極性的三極管為例，前面三極管集電極跟后面三極管集電極相接，前面三極管發射極跟后面三極管基極相接，前面三極管功率一般比后面三極管小，前面三極管基極為達林頓管基極，后面三極管發射極為達林頓管發射極，用法跟三極管一樣，放大倍數是兩個三極管放大倍數的乘積。

達林頓電路有四種接法：NPN+NPN，PNP+PNP，NPN+PNP，PNP+NPN

前兩種是同極性接法，后兩種是異極性接法。NPN+NPN的同極性接法：B1為B，C1C2為C，E1B2接在一起，那么E2為E；異極性接法以NPN+PNP為例：設第一個三極管T1的三極分別為C1，B1，E1，后面一個三極管T2的三極分別為C2，B2，E2，那么達林頓管的接法應為：C1接B2，E1接C2，其等效三極管CBE的管腳對應關系為：C=E2,B=B1，E=E1(即C2）。（注意：等效三極管CBE的極性，與T1相同，為NPN型。）PNP+NPN的接法與此類同。

三、達林頓晶體管作用

達林頓晶體管作用如下：

1、用于大功率開關電路、電機調速、逆變電路。

2、驅動小型繼電器

利用CMOS電路經過達林頓管驅動高靈敏度繼電器的電路，如右上圖所示。虛線框內是小功率NPN達林頓管FN020。

3、驅動LED智能顯示屏

LED智能顯示屏是由微型計算機控制，以LED矩陣板作顯示的系統，可用來顯示各種文字及圖案。該系統中的行驅動器和列驅動器均可采用高β、高速低壓降的達林頓管。圖2是用BD683(或BD677)型中功率NPN達林頓管作為列驅動器，而用BD682(或BD678)型PNP達林頓管作行驅動器，控制8×8LED矩陣板上相應的行(或列)的像素發光。

應注意的是，達林頓管由于內部由多只管子及電阻組成，用萬用表測試時，be結的正反向阻值與普通三極管不同。對于高速達林頓管，有些管子的前級be結還反并聯一只輸入二極管，這時測出be結正反向電阻阻值很接近，容易誤判斷為壞管，請注意。
