〔壹芯〕生產MMBTA42晶體管,參數達標,質量穩定

晶體管(TRANSISTORS)

型號：MMBTA42　　　　　　極性：NPN

IC(mA)：500　　　　　　　　BVCBO(V)：300

BVCEO(V)：300　HFE　MIN：100　MAX：200

VCE(sat)　(V)：0.2　IC(mA)：20　IB(mA)：2

封裝：SOT-89 TO-92

電力場效應晶體管的換流安全工作區

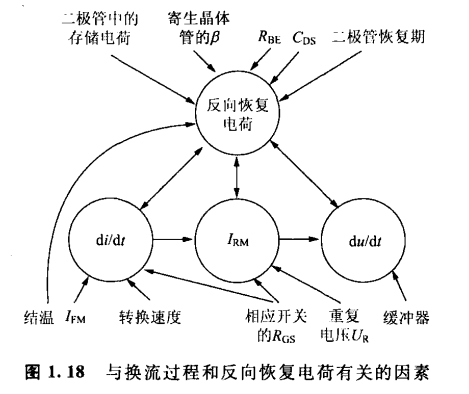

由于電力MOSFET工作頻率高，經常處于開關轉換過程中，而前述的寄生晶體管又影響開關轉換問題，為此還定義了換流安全工作區(CSOA)，主要限制反向恢復電荷的數值。影響換流過程的因素很多，最后都歸結到反向恢復電荷這個問題上，它們的關系如圖[1.18]所示。

圖[1.18]中上面一排是與器件相關的參數，下面一排是與電路相關的參數，其中影響最明顯的是與電路有關的三個參數：轉換前二極管中的最大正向電流I_FM、重復電壓U_R（或漏-源極峰值電壓U_DSP）及轉換速度。

以MOTOROLA公司生產的MTP3055A型電力MOSFET器件為例的CSOA如圖[1.19]所示。它也是以電壓和電流為軸線，上方被二極管最大正向電流所限制，右方被最大允許重復電壓所限制，中間曲線分別對應著di/dt=200A/us和100A/us的情況。

目前有很多MOSFET的CSOA已接近于圖1.17所示的開關安全工作區的形狀。例如，MTP3055E型MOSFET在電路雜散電感為100nH、電壓為50V時的di/dt可達500A/us。

<壹芯微科技>專注二三極管領域研發制造，針對二三極管作出了良好的性能測試，產品廣泛應用于電源、LED照明、光伏、儀表儀器、數碼產品、各種小家電等領域。如果您遇到需要幫助解決的問題，可以點擊頁面右側咨詢工程師、或銷售經理為您提供精準的產品報價與介紹。
