2020-03-21 瀏覽：-利用三極管實現LED按照固定頻率閃爍知識

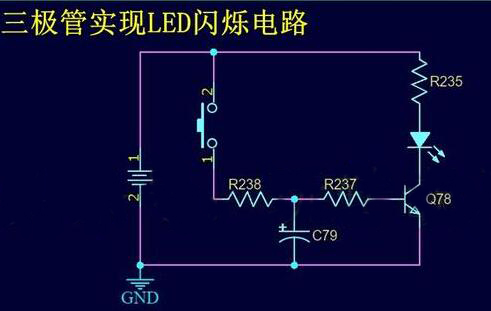

可以考慮和RC充放電電路配合來實現，但是這樣實現起來存在較大的問題。所設計的一個簡單的電路如下圖所示。

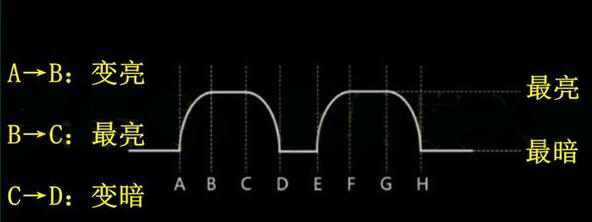

上圖就是通過RC充放電電路來實現的LED閃爍，在上電時電容C79充電，充到一定程度后LED慢慢變亮，直到最亮；斷電時，C79放電，放光二極管慢慢變暗，直到熄滅。所以，由于三極管具有放大區，所以導致LED實現的是呼吸燈的效果。效果如下圖所示。
如果要實現LED閃爍（而非呼吸燈）的話，可能還需要考慮其他的器件來配合。

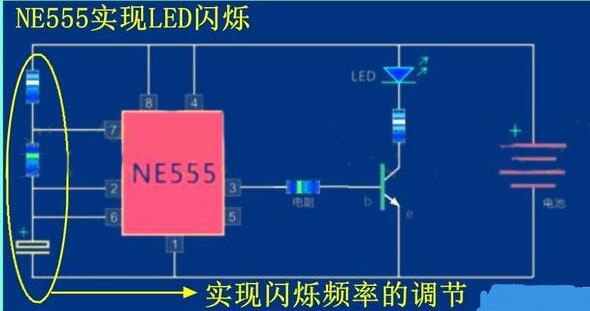

最常用的一種方案就是NE555來實現，NE555具有三種工作模式：單穩態、多諧振蕩以及施密特觸發，讓NE555工作在多諧振蕩模式可以實現方波信號的輸出，該方波信號用來驅動三極管，電路圖如下圖所示。
輸出頻率通過電阻和電容可調，輸出的方波用來驅動三極管控制三極管的通斷從而實現發光二極管的亮滅閃爍，用滑動變阻器可以實現閃爍頻率的可調。
