電路板中Q符號是代表什么元件

電路板中的Q符號一般代表三極管或者場效應管，字母加數字表示代號為幾的三極管和場管，比如Q1，就是代號為1的三極管，一般是電路板設計者根據添加的元器件先后順序來排序的，至于具體是場管和普通三極管需要根據型號來區分。

在電路板中，我們常常可以看到每個元器件旁邊都標有字母加數字的組合，比如R1，C2等等，其中所代表的含義很簡單，就是為了方便調試和維修，這樣一說代號就知道是哪個了。常用的元器件表示有R為電阻，C為電容，L為電感，D為二極管，Q為三極管，U表示集成電路，這幾個都是經常可以看到的。

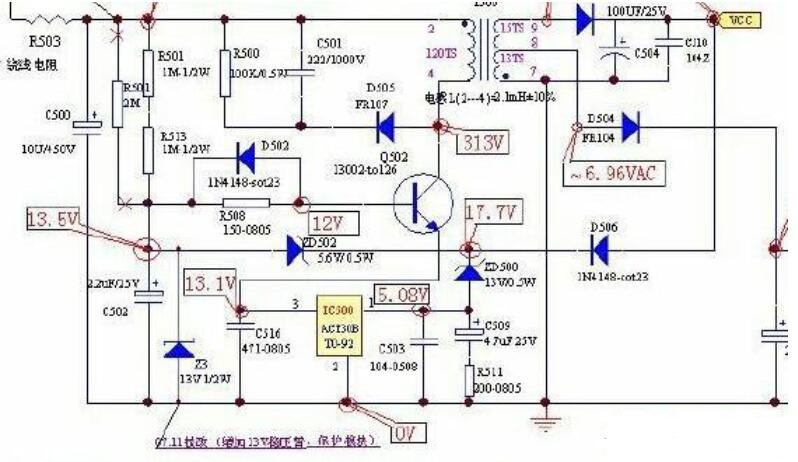

另外還有一種比較復雜的板子上表示方法一般都是字母加三位數字，比如R501，其中第一位R表示電阻，第二位表示所在的功能模塊，比如電源電路，這是由設計者決定的，一般情況下第二位如果是一樣的，就表示是在同一個功能電路中，第三位就是編號了。比如上圖中，是一個電磁爐開關電源電路，其中第二位數字都是5，比如R513，D502等，這些都屬于電源電路。這是為了便于查找，只要一說元器件編號，就能知道是哪個電路中的東西了。
