LM324與LM324AD、LM741、LM324J的區別詳細介紹 | 壹芯微

LM324是四運算放大器，是一種大類。根據它后綴不同，還有A種子型號(規格)。關于LM324ad和LM324的區別，我們可以從它們的性能參數上區分開來，本文探討的是LM324ad和LM324的區別，以及它倆能否在電路中相互替換。還有與其他型號的區別，如：LM741，LM358，LM318等等。

1.LM324AD和LM324

1.1區別

LM324A的精度指標略高于LM324。

以TI的產品為例，LM324A的輸入失調電壓是2mV(典型值)~3mV(最大值)，LM324的輸入失調電壓是3mV(典型值)~7mV(最大值)，

LM324A的輸入失調電流是2nA(典型值)~30nA(最大值)，LM324的輸入失調電流是2nA(典型值)~50nA(最大值)，

LM324A的輸入偏置電流是-15nA(典型值)~-100nA(最大值)，LM324的輸入偏置電流是-20nA(典型值)~-250nA(最大值)，

LM324A的共模抑制比是65dB(典型值)~-80dB(最大值)，LM324的輸入偏置電流是-20nA(典型值)~-250nA(最大值);

ON的產品指標與TI多數相同，少數有所差異——LM324的輸入失調電壓典型值是2mV，輸入失調電流典型值是5nA，LM324A的輸入偏置電流是-45nA(典型值)~-100nA(最大值)，LM324的輸入偏置電流是-90nA(典型值)~-250nA(最大值)。

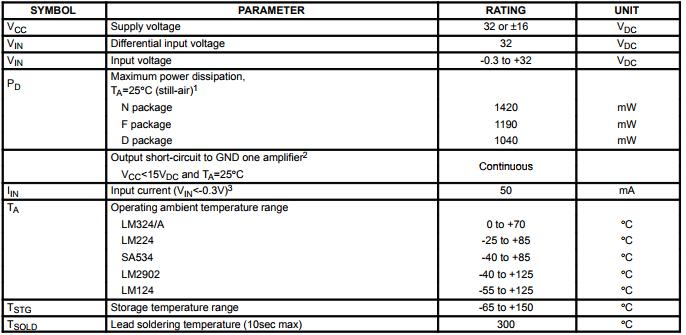

1.2工作參數

其實不論是LM324的N系列還是A系列，它們同屬于LM324的子系列，僅僅是個別參數諸如輸入失調電壓和輸入失調電流之類的，在其他參數是都是一樣的。

1.3能否相互替換

器件功能相同、封裝相同，可以互換，如常用芯片741、324、339,有很多生產廠家，指標大同小異，封裝一致，管腳功能相同。

器件功能相同、封裝不同，可以代替，但是尺寸、形狀不同，無法按照原位置直接安裝，如雙列直插封裝與四邊扁平封裝。

封裝是產品外在的規格，相同封裝、功能不同的產品不能互換，如74ls373鎖存器與74ls374觸發器。

封裝規格完全相同，尺寸是一樣的，否則產品標準就沒有意義了。

由于LM324和LM324AD功能相同，只是封裝不同，因此是可以替換的。不過這僅僅限于仿真電路，如果是在實際電路，由于封裝的不同，你原本預計焊接位置可能尺寸達不到，因此需要更換線路。

2.LM741，LM358，LM324區別

這三種型號的運放都是通用型的運放，性能指標都不算很高。

從通道數來說，LM741是單運放、LM358是雙運放，LM324是四運放;

從工作電壓范圍來說，LM741是7V~36V，LM358和LM324是3V~32V;

從單位增益帶寬來說，LM741和LM324是1MHz，LM358是700kHz，略有差別;

從精度來說，LM741的輸入失調電壓是6mV(最大值)，LM358和LM324是7mV，差不多;

從輸入阻抗來說，LM741和LM358較低些，輸入偏置電流都在μA級，而LM324是90nA，比前兩者輸入阻抗要高出幾十倍。

3.LM318與LM324區別

LM318是高速運算放大器(單運放)，它的壓擺率(SR)是50V/us，增益帶寬積是15MHz，適合對于頻率稍高的信號進行放大。

LM324是通用運放(四運放)，它的壓擺率(SR)是0.4V/us，增益帶寬積是1.3MHz，適合一般使用。

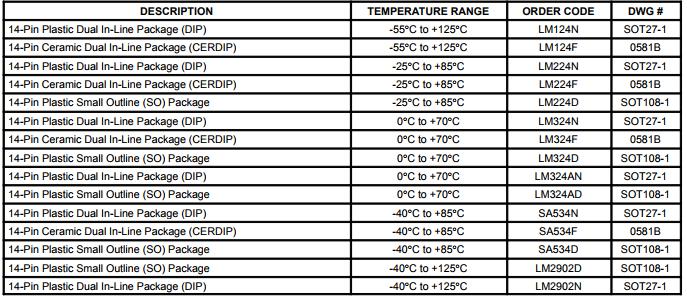

4.LM324與LM324N區別

LM324和LM324N功能一樣。LM324未注明封裝形式。LM324N的封裝是塑料雙列直插式封裝。

LM324N

5.LM324與LM324J區別

LM324J是NS生產的LM324的DIP封裝形式，其本身就是LM324。NS生產的LM324的另一種封裝形式為L(zhǎng)M324M，封裝為SO8。其他廠家有自己的尾綴標準，需要看廠家給出的數據手冊。

以上就是LM324與LM324AD、LM741、LM324J的區別介紹了。LM324應用領域包括傳感器放大器，直流增益模塊和所有傳統的運算放大器可以更容易地在單電源系統中實現的電路。
