LM393內具有2個獨立的高精密度電壓比較器，其偏置電壓可低至2.0mV。使用單電源供電，供電壓寬。優點是：高精度比較器;可減少溫度單的VOS漂移;不用雙電源供電;全部用一致的邏輯格式。本文介紹LM393比較器的典型電路。

一、LM393紅外避障模塊

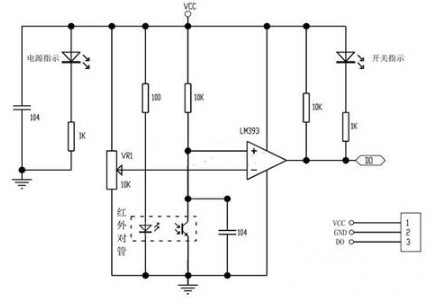

圖1 LM393紅外避障模塊電原理圖

1.模塊描述

該傳感器模塊對環境光線適應能力強，其具有一對紅外線發射與接收管，發射管發射出頻率的紅外線，當檢測方向遇到障礙物(反射面)時，紅外線反射回來被接收管接收，經過比較器電路處理之后，綠色指示燈會亮起，同時信號輸出接口輸出數字信號(一個低電平信號)，可通過電位器旋鈕調節檢測距離，有效距離范圍2～30cm，工作電壓為3.3V-5V。該傳感器的探測距離可以通過電位器調節、具有干擾小、便于裝配、使用方便等特點，可以廣泛應用于機器人避障、避障小車、流水線計數及黑白線循跡等眾多場合。

2.模塊參數說明

(1)當模塊檢測到前方障礙物信號時，電路板上綠色指示燈點亮電平，同時OUT端口持續輸出低電平信號，該模塊檢測距離2～30cm，檢測角度35°，檢測距離可以通過電位器進行調節，順時針調電位器，檢測距離增加;逆時針調電位器，檢測距離減少;

(2)傳感器主動紅外線反射探測，因此目標的反射率和形狀是探測距離的關鍵。其中黑色探測距離小，白色大;小面積物體距離小，大面積距離大;

(3)傳感器模塊輸出端口OUT可直接與單片機IO口連接即可，也可以直接驅動一個5V繼電器;連接方式：VCC-VCC;GND-GND;OUT-IO;

(4)比較器采用LM393，工作穩定;

(5)可采用3-5V直流電源對模塊進行供電。當電源接通時，紅色電源指示燈點亮;

(6)具有3mm的螺絲孔，便于固定、安裝;

(7)電路板尺寸：3.2CM*1.4CM;

(8)模塊已經將閾值比較電壓通過電位器調節好，非特殊情況，請勿隨意調節電位器。

3.模塊接口說明

(1)VCC外接3.3V-5V電壓(可以直接與5v單片機和3.3v單片機相連);

(2)GND外接GND;

(3)OUT小板數字量輸出接口(0和1);

(4)工作電流是10ma以內;

如圖2所示壁障傳感器模塊

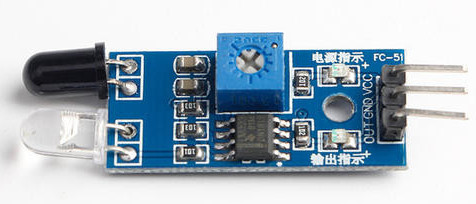

圖2 壁障傳感器模塊

二、鎳鎘電池充電器

LM393構成的高性價比鎳鎘電池充電器如圖3所示，它具有以下特點：

(1)恒流充電穿插大電流放電，恒流充電電流約300mA，放電電流隨著電池電壓的升高而加大，電池接近充滿時放電電流達400mA。充電1.5秒、放電0.5秒，間隔進行。大電流充電結束后，約有5mA涓流充電。

(2)電池電壓的檢測是在放電時進行的，因為充電時的電壓總是高于放電時的電壓，如在充電時檢測與電池實際工作狀態有誤差，在放電時檢測更可反映出電池的容量。

(3)充電電池可以是1至4節，對于500mAh鎳鎘電池，充電時間約2小時，能滿足一般需要。

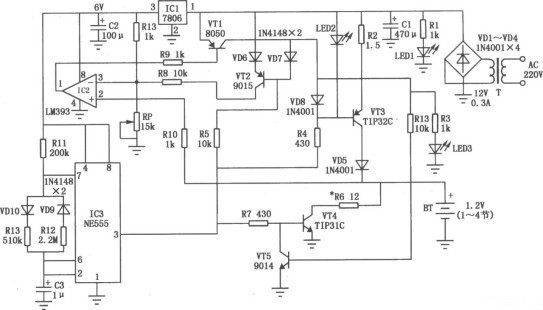

圖3 鎳鎘電池充電器(LM393)電路圖

三、有刷控制器

使用LM324、LM393和LM339制作的有刷控制器可靠性是很高的，就是器件數量多些。該控制器僅用一片LM339制作有刷控制器部分。用另一塊LM339制成電量顯示部分。顯示部分見圖4，電路原理見圖5所示。

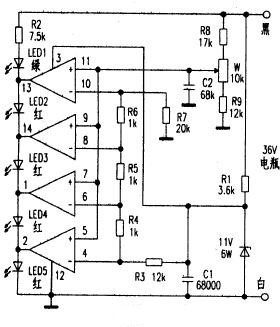

圖4 LM339制成的電量顯示部分電路圖

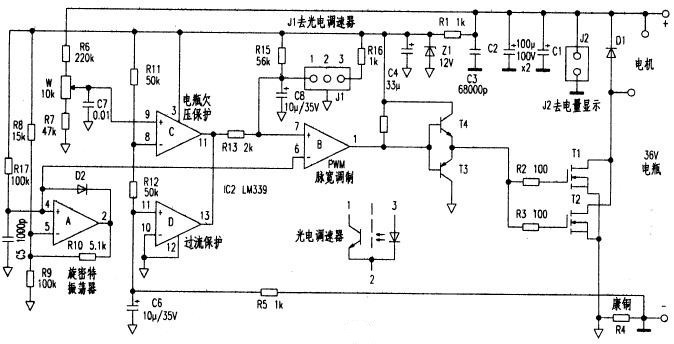

圖5 電路原理圖

對該控制器的調速采用了光電速度轉把。由于北方干燥，沙土灰塵大，影響了光電速度轉把的使用。實踐證明，完全可以用霍爾速度轉把替代它。具體方法見圖6。

圖6 霍爾速度轉把

光電速度轉把改為霍爾速度轉把關鍵有兩點：一是加裝+5V穩壓電源;二是根據原速度信號輸出點信號變化規律，選用相應信號變化的霍爾調速轉把。

該有刷控制器以PWM電路為核心，前面有三角波發生器、電瓶欠壓檢測、電機過電流檢測;后面有驅動、功率開關等。每部分都是獨立的。檢查調試都比較方便。三角波發生器由IC2A、R17、C5、D2、R9、R10等組成施密特振蕩器，在C5上產生三角波。脈寬調制器是IC2B，它的輸入之一⑥腳，為來自C5上的三角波，輸入之二⑦腳，是來自速度轉把(J1)①腳的速度信號。從IC2B①腳輸出調寬脈沖，送互補推挽放大器?；パa推挽驅動由T3、T4組成，脈沖高電平到來，上管NPN管T4導通，12V加到功率管T1、T2的柵極，T1、T2導通;脈沖低電平到來，上管NPN管T4截止。下管PNP管T2導通，將T1、T2柵極的電荷迅速放掉，T1、T2截止。電池欠壓保護由IC2C組成電壓比較器，當電瓶電壓低于31.5V時，它的⒁腳變為低電位，相當于R13輸入一端接地，將轉把速度信號降到接近零伏。使IC2B①腳呈低電平，T4截止、T3導通;T1、T2截止。過電流保護由IC2D組成電壓比較器，當過電流時。R4右端電位變低。通過R5加到IC2D⑾腳，比較器翻轉⒀腳變為低電位，同樣相當于R13輸入一端接地。將轉把速度信號降到接近零伏，使T1、T2截止。

四、PWM調制電路

我們知道，PWM一般需要鋸齒波與控制電壓經過比較器比較獲得PWM脈沖。LM393的比較器2將作為PWM比較器，其同相輸入端為控制電壓輸入端，反相輸入端為鋸齒波輸入端，輸出端(管腳7)作為輸出端經過隔離二極管VD將PWM調光信號送IRS2540/1的ENN管腳。電路圖如圖7所示。

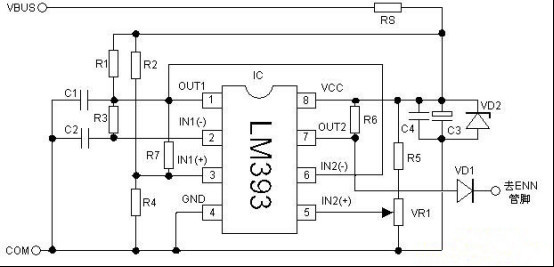

圖7 PWM調制電路圖

鋸齒波的產生有LM393的比較器1實現，如果不去看電容器C1，比較器1是一個方波輸出的多諧振蕩器。為了獲得鋸齒波，在比較器1輸出端與COM端并接一個電容器C1。這實際上是比較器1的輸出端R1、C1充電過程，如果這個電容器的電容量足夠大，由于C1的充電需要R1，而C1的放電則是比較器的輸出晶體管，這樣比較器輸出端電壓上升與下降將會不對稱，形成“鋸齒波”振蕩波形。由于圖中電路的電源應用的VBUS，需要用RS降壓，并且需要VD2的穩壓以及電源旁路電容器C3、C4。
